Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

janti

Moderaattori
Ylläpidon jäsen
Tässä hieman järeämpi laite noin 10 vuoden takaa.
Sisäyksikkö 12,5 kg ja ulkoyksikkö 40 kg. Kylmäainetta 1380 g ja DC twin-rotary kompressorin nimellisteho 1050 W.
Erikoisuuksia: lämpötilamittaus kauko-ohjaimessa, erillinen sulatusventtiili ulkoyksiössä ja ei pohjavastusta
http://www.parhaatlampopumput.fi/ilmalampopumput/SanyoShop%20Shiki%20Sai%20Kan%202.pdf

Laitteen puhallausteho oli heikko ja sen vuoksi tilalle oli vaihdettu uusi laite. Harrastuksen vuoksi avasin laitteen ja katsoin mikä siinä voisi olla vikana.

Tässä laitteen Service Manuaali
http://www.kylmatekniikka.fi/uploads/files/KRV94-124EHDX.pdf

Tässä ruotsalaisen P-testin testitulokset
http://www.kylmatekniikka.fi/uploads/files/P601456_060608_Shiki_Sai_Kan.pdf


Liitteet

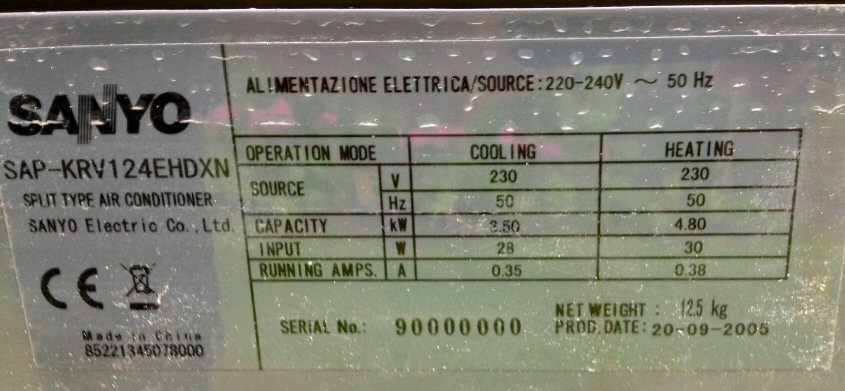

  • Sanyo SAP-KRV124EHDXN sisäyksikkö tyyppi.JPG
    Sanyo SAP-KRV124EHDXN sisäyksikkö tyyppi.JPG
    76,5 KB · Katsottu: 418

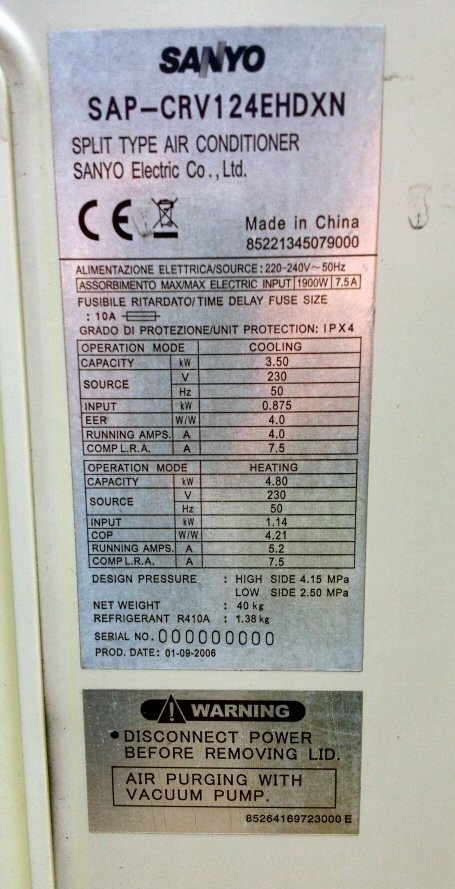

  • Sanyo SAP-CRV124EHDXN ulkoyksikkö tyyppi.JPG
    Sanyo SAP-CRV124EHDXN ulkoyksikkö tyyppi.JPG
    102,1 KB · Katsottu: 419

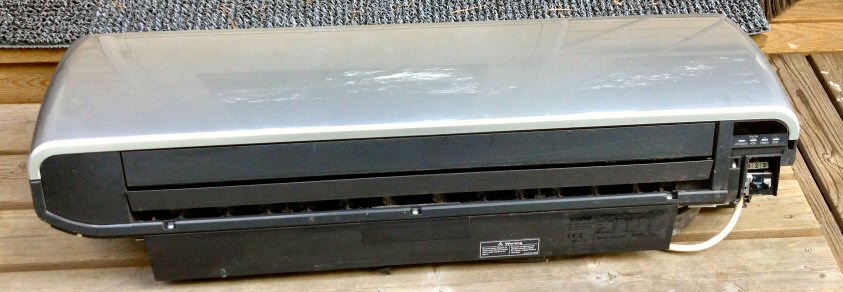

  • Sisäyksikkö.jpg
    62,3 KB · Katsottu: 1 236

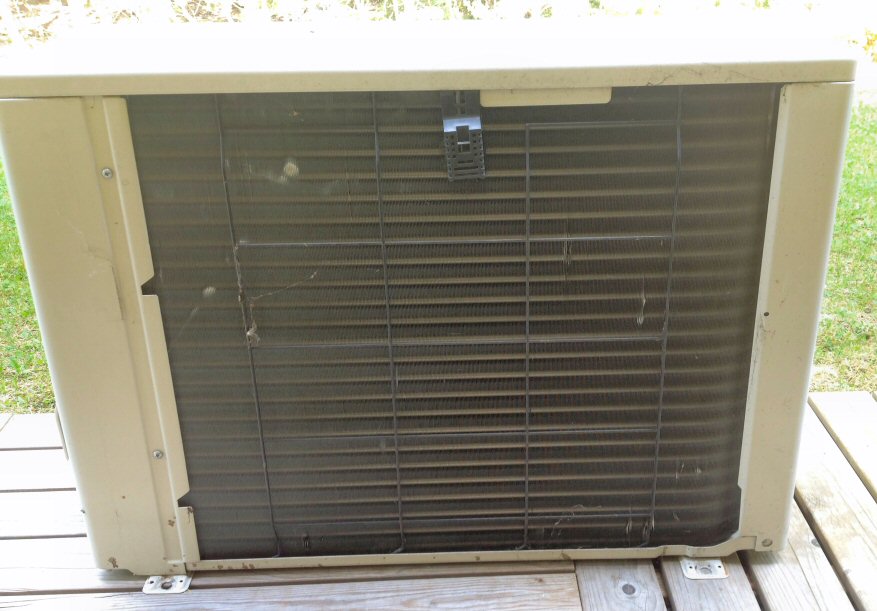

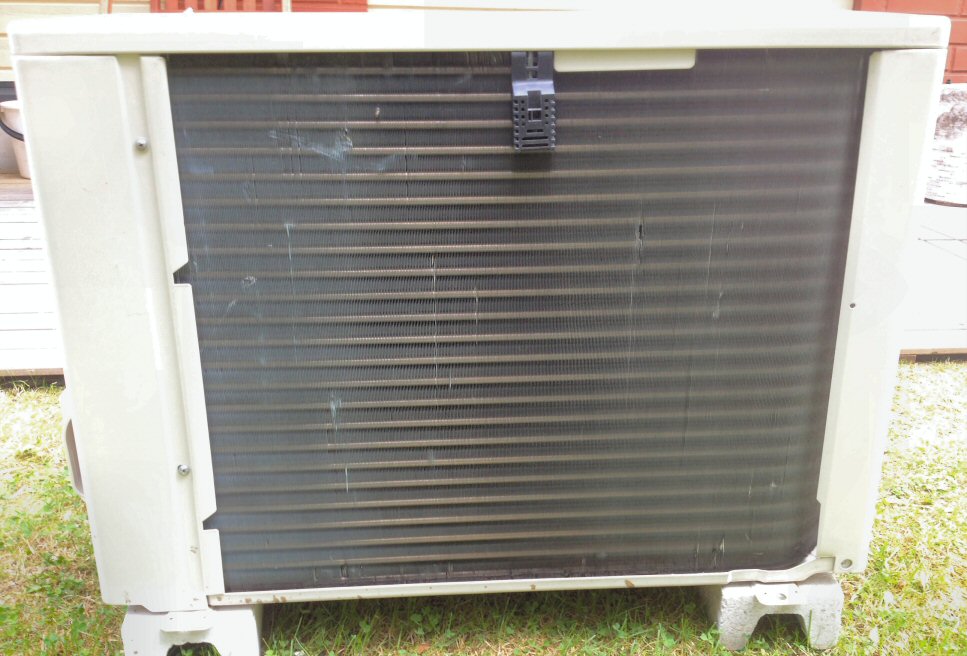

  • Ulkoyksikkö ennen puhdistusta.jpg
    Ulkoyksikkö ennen puhdistusta.jpg
    109,9 KB · Katsottu: 452
  • Ulkoyksikkö kuljetussuoja paikoillaan.jpg
    Ulkoyksikkö kuljetussuoja paikoillaan.jpg
    92,7 KB · Katsottu: 391

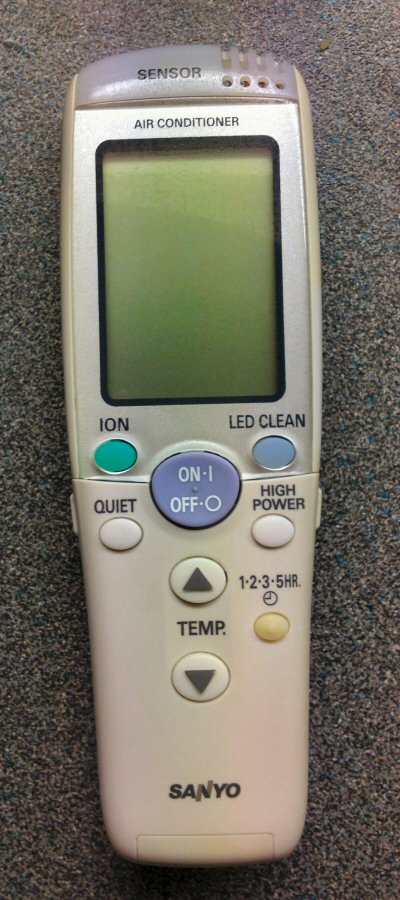

  • Kauko-ohjain.jpg
    92,3 KB · Katsottu: 367

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

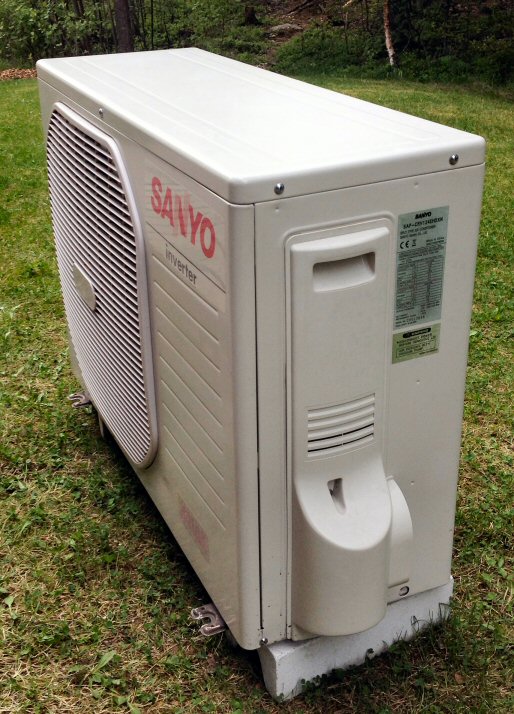

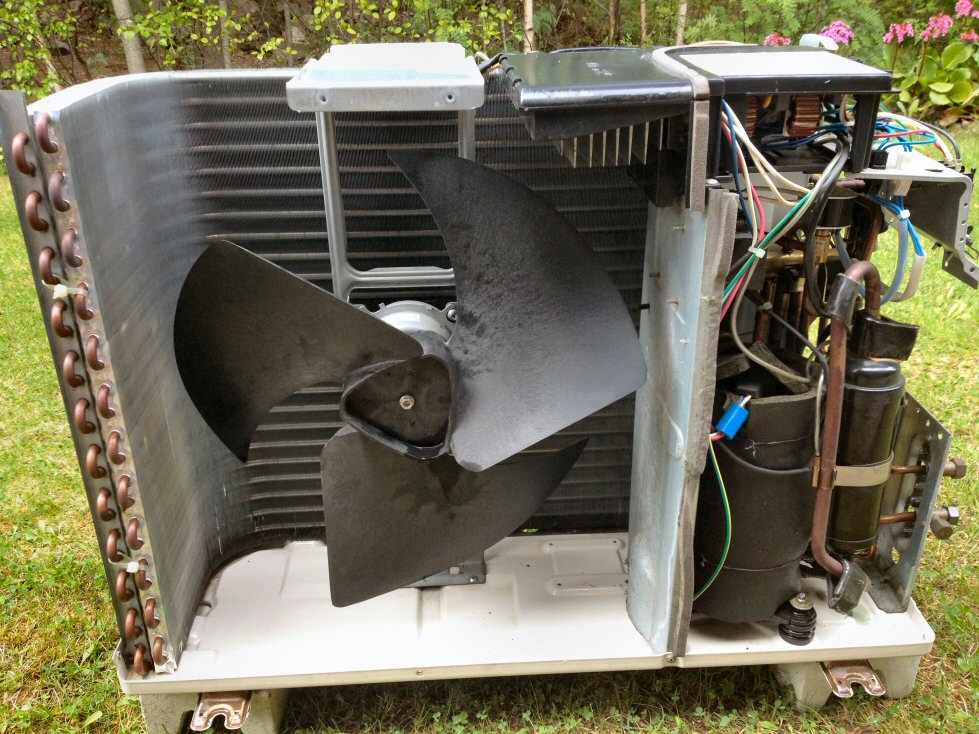

Ulkoyksikön purku vuorossa.

Riisuin ulkoyksikön lähes täysin. Kompressorin tyyppikilpi oli takana, joten väliseinäkin piti purkaa edestä.

Kompressorin päällä oleva kuumakaasuanturi oli kyllä kunnossa saimoin ulkoilma- ja sulatusanturit. Kompressorin käämien eristevastukset OK.

Ulkoyksikkön kennosto, pohja ja kuoret puhdistettiin perusteellisesti. Kuljetussuoja irotettiin. Kennosto tuntui ehjältä ja vuotoja ei havaittu.

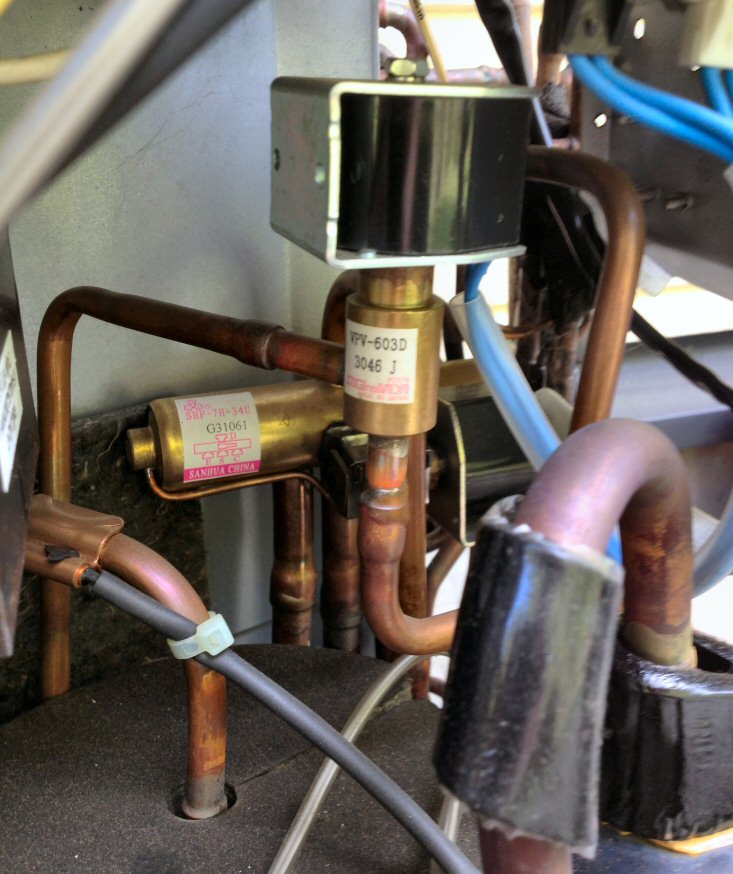

Kuvissa näkyy ILP harvinainen erillinen sulatusventtiili. Tämä Sanyo on siitä harvinainen laite ettei se käännä 4-tieventtiiliä jäähdytykselle sulatuksen ajaksi. Sulatus tehdään pelkästään kompressorilla ja lämpö ei "lainata" sisäyksiköltä sulatuksiin.


Liitteet

  • Ulkoyksikkö kuljetussuoja irroitettuna.jpg
    Ulkoyksikkö kuljetussuoja irroitettuna.jpg
    118,5 KB · Katsottu: 402
  • Ulkoyksikkö puhdistuksen jälkeen 2.jpg
    Ulkoyksikkö puhdistuksen jälkeen 2.jpg
    116 KB · Katsottu: 369
  • Sulatusventtiili kompressorin päällä.JPG
    Sulatusventtiili kompressorin päällä.JPG
    123 KB · Katsottu: 410

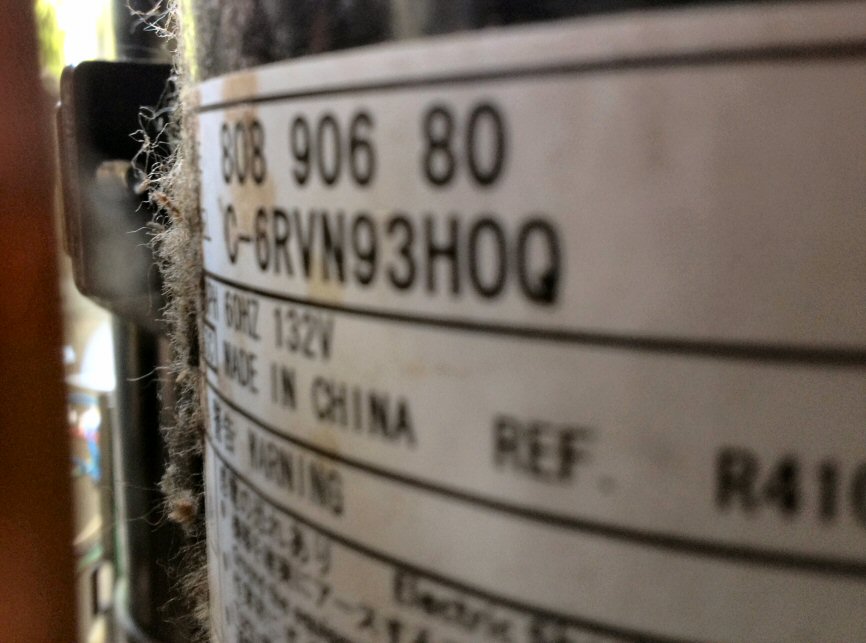

  • Kompressorin tyyppi C-6RVN93H0Q.jpg
    Kompressorin tyyppi C-6RVN93H0Q.jpg
    85,4 KB · Katsottu: 398

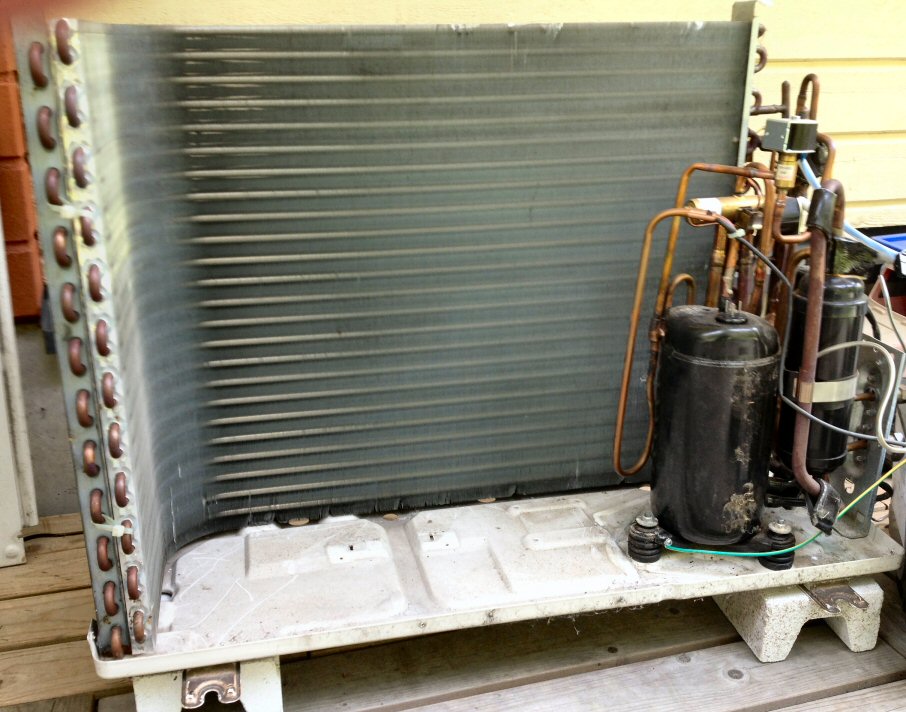

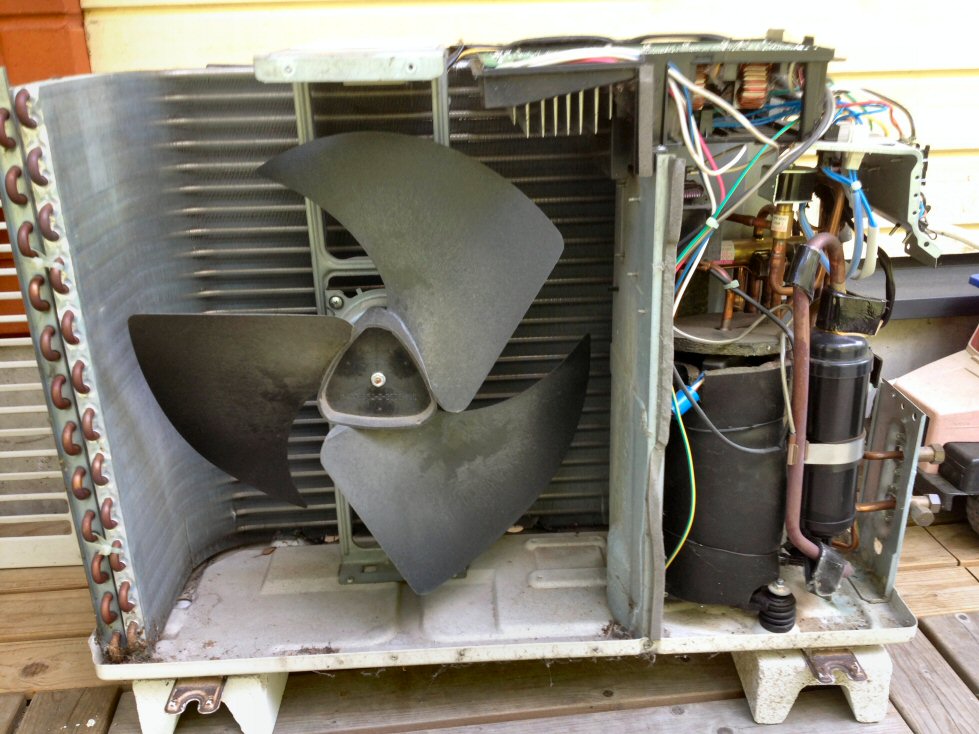

  • Ulkoyksikkö avattuna puhdistuksen jälkeen.jpg
    Ulkoyksikkö avattuna puhdistuksen jälkeen.jpg
    197,1 KB · Katsottu: 431
  • Ulkoyksikkö avattuna ennen puhdistusta.jpg
    Ulkoyksikkö avattuna ennen puhdistusta.jpg
    152,4 KB · Katsottu: 446

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

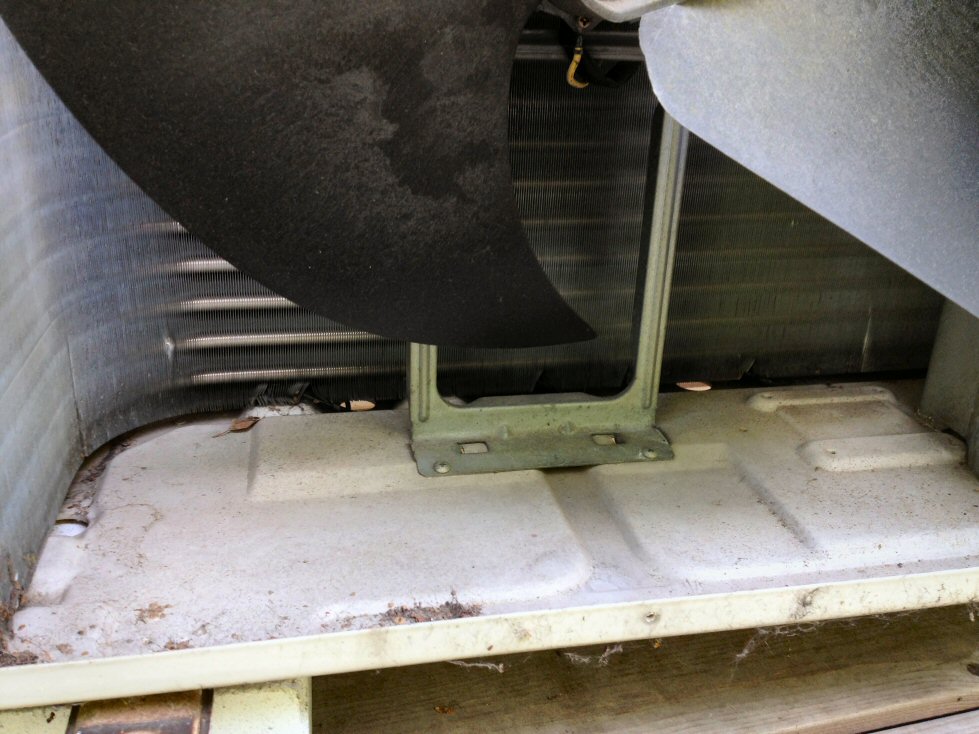

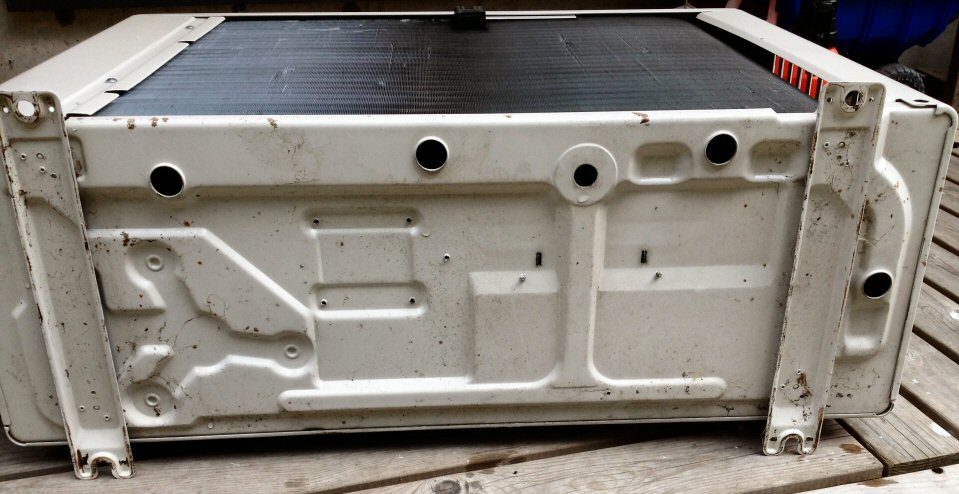

Ulkoyksikön pohjalla ei ole vastusta, vaan siellä on useita reikiä. Tämä N-mallihan menee huilille noin -20C tuntumassa ja käynnistyy taas kun lämpötila nuoseen tuon yli.


Liitteet

  • Ulkoyksikkö riisuttuna.jpg
    Ulkoyksikkö riisuttuna.jpg
    135,9 KB · Katsottu: 398
  • Ulkoyksikön pohjalla ei vastusta.jpg
    Ulkoyksikön pohjalla ei vastusta.jpg
    134,7 KB · Katsottu: 403
  • Ulkoyksikön pohja.jpg
    Ulkoyksikön pohja.jpg
    102,8 KB · Katsottu: 372

roots

Hyperaktiivi
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Tuo harmaa kansi vois kiinostaa kun omassa toinen korva 'kabut', missähän päin olis noudettavissa ;)

index.php


janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

roots sanoi:
Tuo harmaa kansi vois kiinostaa kun omassa toinen korva 'kabut', missähän päin olis noudettavissa ;)

300 € tilille, niin saat hakea koko laitteen Hyvinkäältä. :)


janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

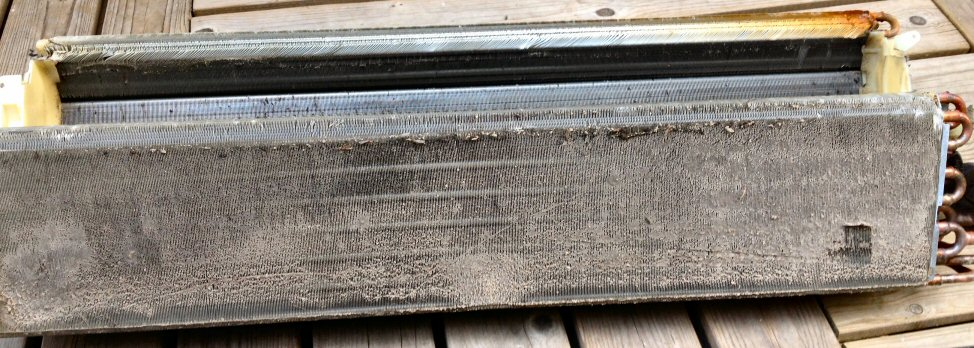

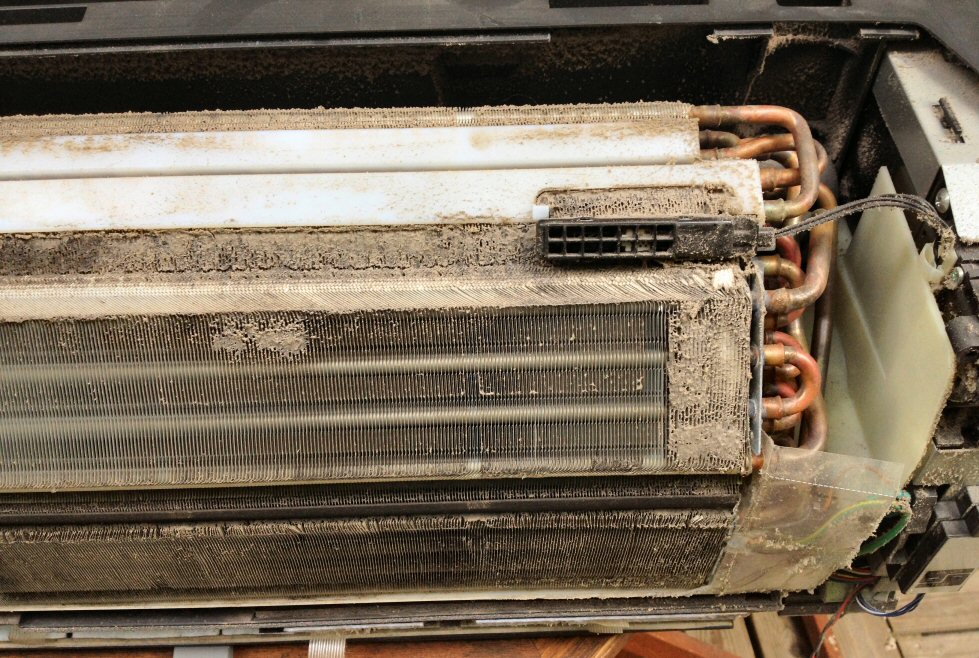

Seuraavana oli vuorossa sisäyksikön purku ja puhdistus. 10 vuotta käyttöä ilman kennon ja puhallinrummun kunnollista puhdistusta oli tehnyt tehtävänsä.
Eiköhän nuo puhallusnopeusongelmat johtuneet tuosta kennon ja puhallinrummun likaisuudesta.


Liitteet

  • Puhallinrummun lukitusruuvi.JPG
    Puhallinrummun lukitusruuvi.JPG
    192 KB · Katsottu: 685
  • Sisäyksikön kennosto irrallaan takaosa.jpg
    Sisäyksikön kennosto irrallaan takaosa.jpg
    124,7 KB · Katsottu: 568

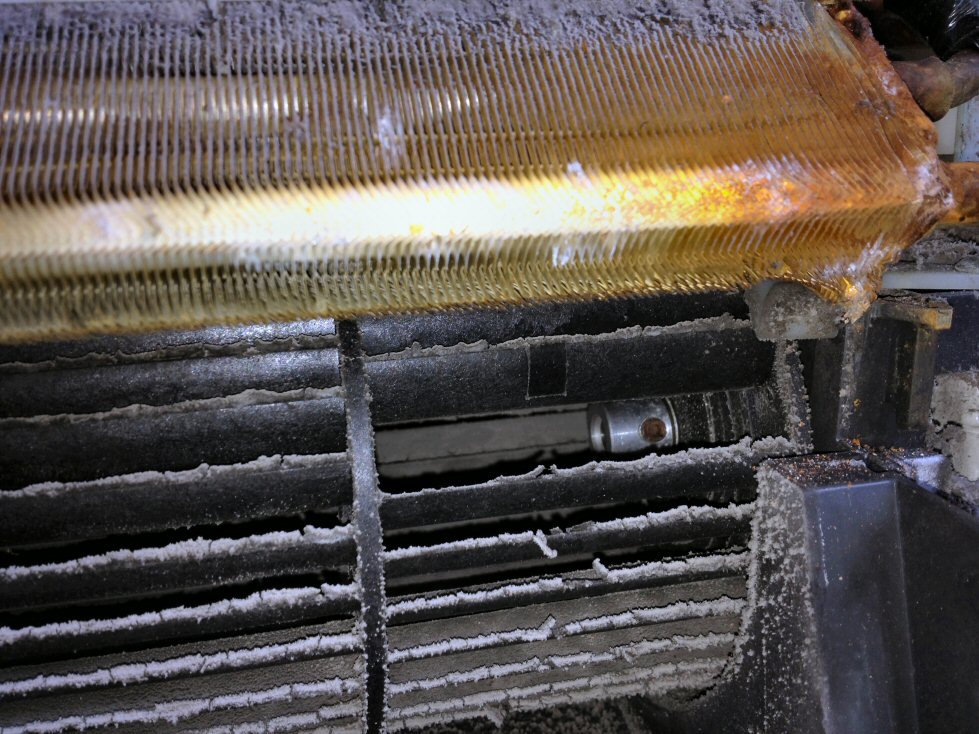

  • Myös puhallinrumpu pahoin likaantunut.JPG
    Myös puhallinrumpu pahoin likaantunut.JPG
    206,9 KB · Katsottu: 645

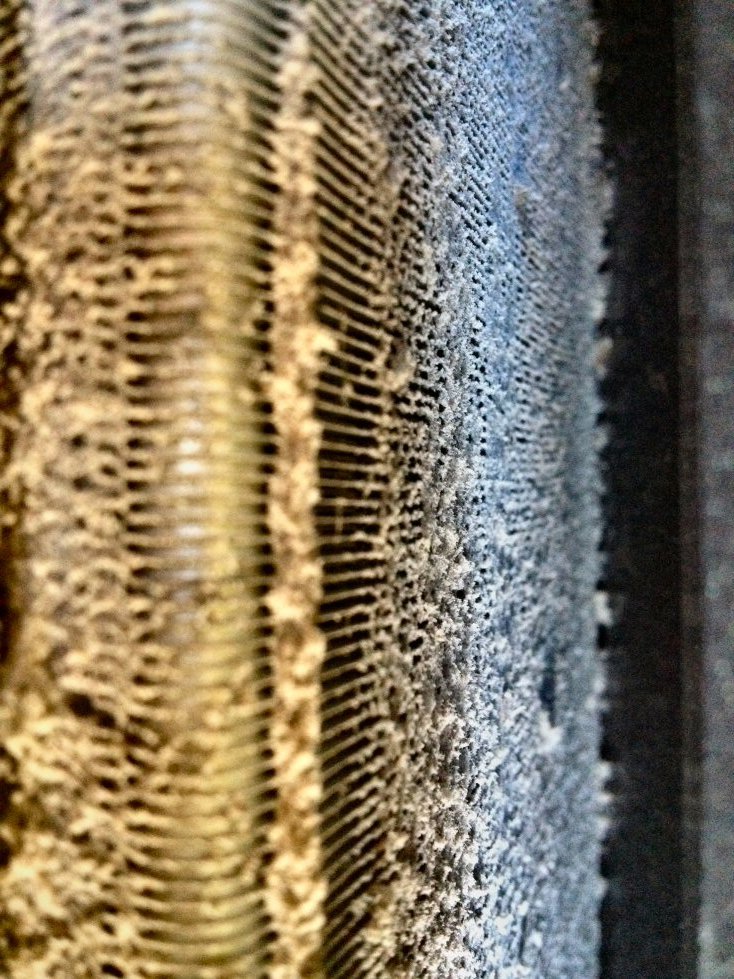

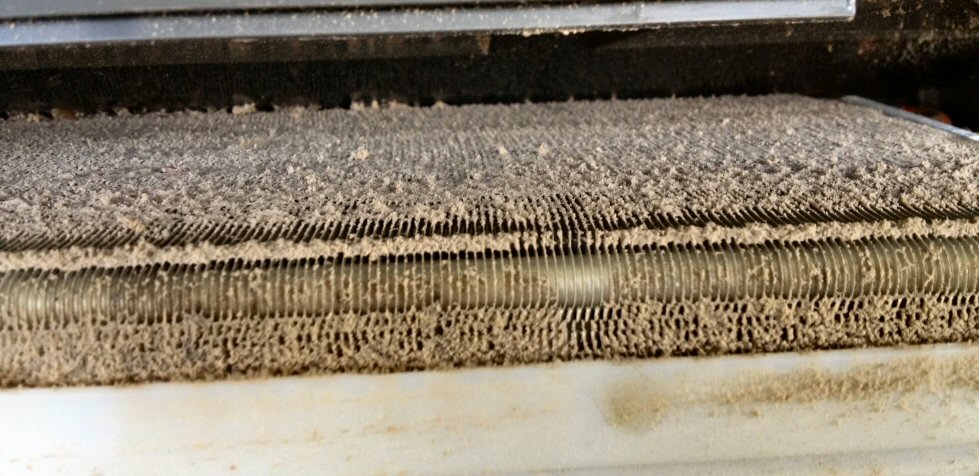

  • Lähikuva likaisesta kennosta.JPG
    Lähikuva likaisesta kennosta.JPG
    189,6 KB · Katsottu: 652
  • Kennon takaosa lähes tukossa.JPG
    Kennon takaosa lähes tukossa.JPG
    126,1 KB · Katsottu: 583

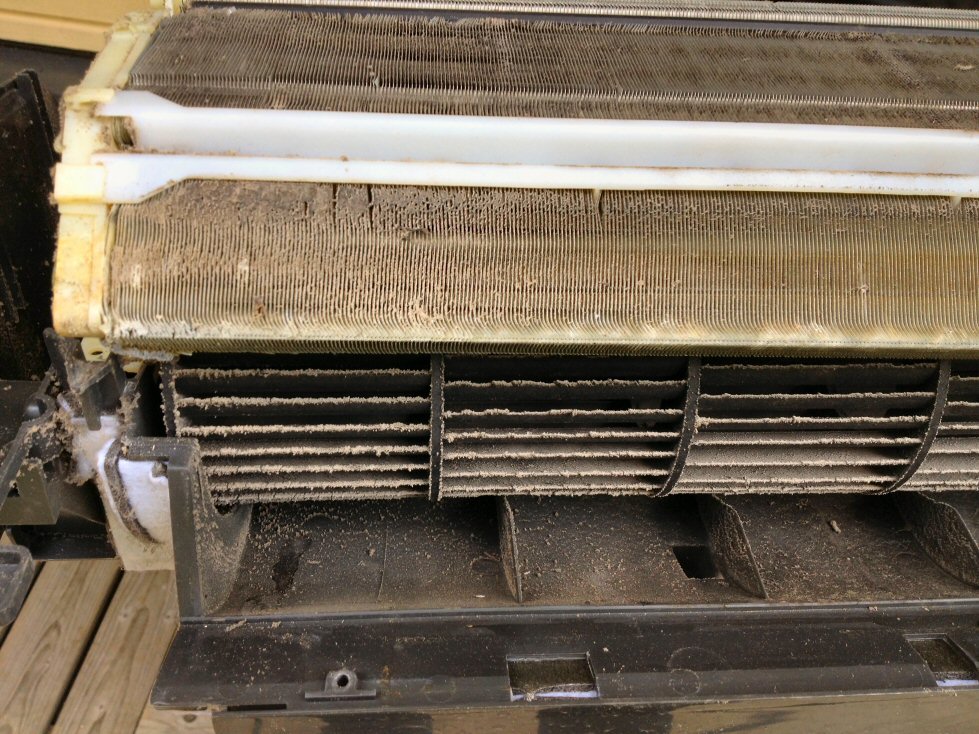

  • Sisäyksikkö pahoin likaantunut.JPG
    Sisäyksikkö pahoin likaantunut.JPG
    206,3 KB · Katsottu: 662

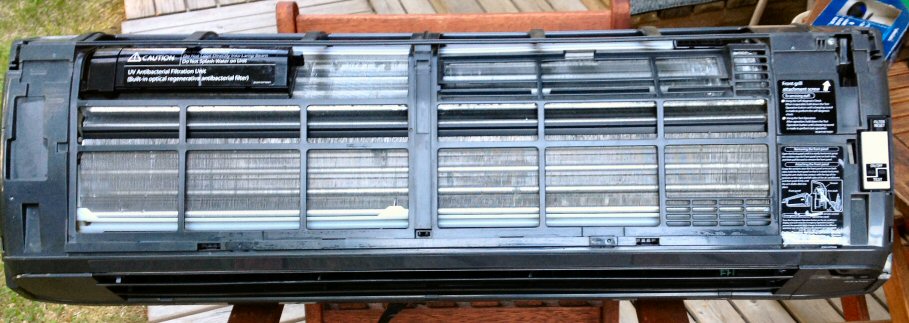

  • Sisäyksikkö suodattimet ja kansi irrallaan.jpg
    Sisäyksikkö suodattimet ja kansi irrallaan.jpg
    100,2 KB · Katsottu: 709

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

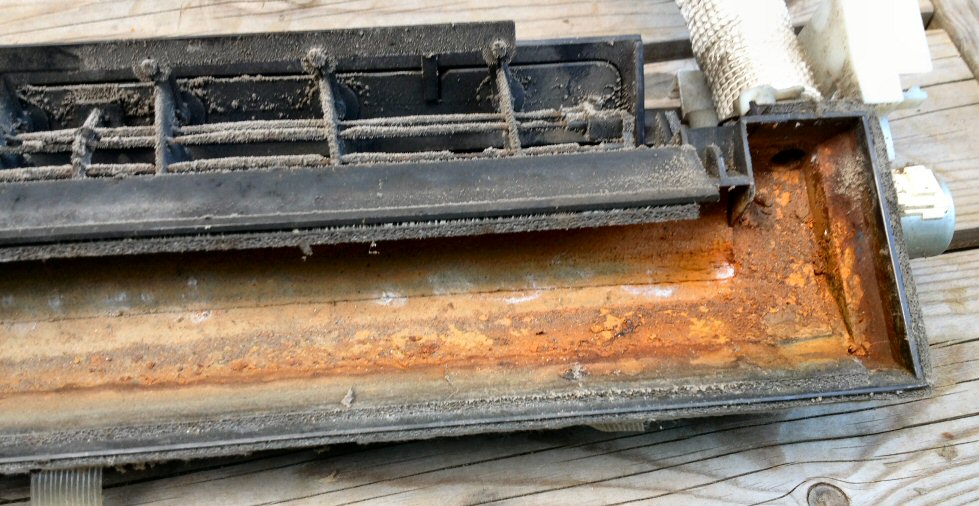

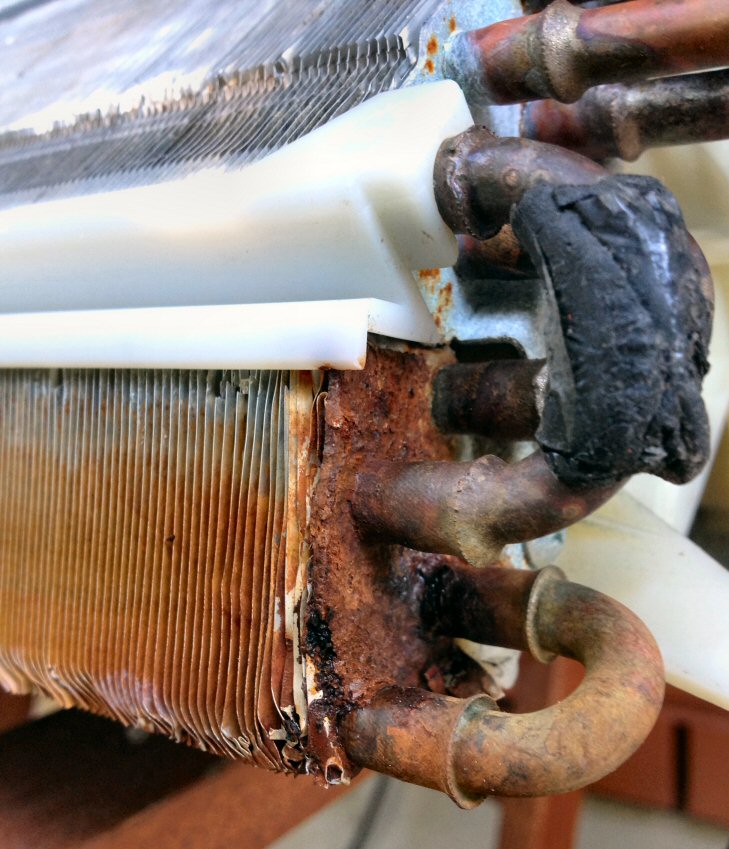

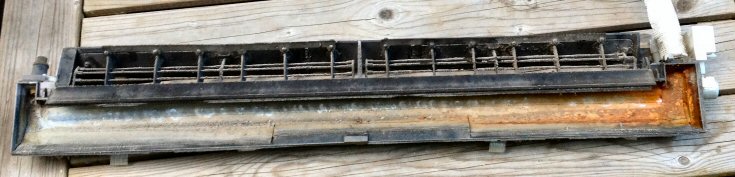

Kondessikaukalossa oli hieman ruostetta. Pienen etsiskelyn jälkeen syykin siihen löytyi. Kennoston päätylaippa oli ruostunut. Ilmeisesti kondessivesi on lillunut kaukalossa ja kaukalo ei ole täysin tyhjentynyt. Olisiko kondessiletkussa ollut pieni kohouma tai tulos jossakin kohdassa ,matkalla ulos, vaikka siinä pitäisi olla kaatoa koko matkan.

Onnseksi tuo kennon päädyn rungon ruostevaurio ei vaikuta laitteen toimintaan, sisäyksikön kupariputket ja alumiinirivatus eivät ole tuosta vahingoittuneet.


Liitteet

  • Kondessikaukalo puhdistettuna.JPG
    Kondessikaukalo puhdistettuna.JPG
    81,1 KB · Katsottu: 435

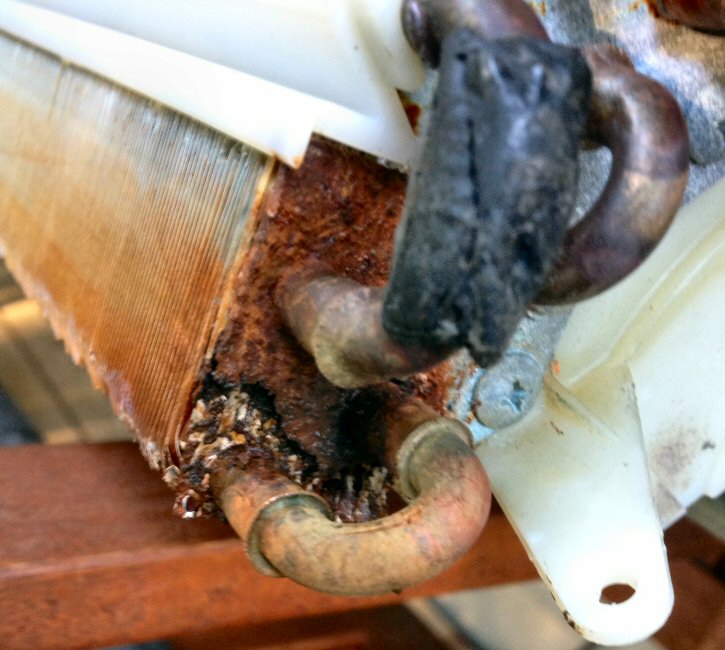

  • Ruosteen syömä kennon päädyn tuki.JPG
    Ruosteen syömä kennon päädyn tuki.JPG
    93,6 KB · Katsottu: 609
  • Sisäyksikön kennoston päädyn tukilaipan ruostevaurio.jpg
    Sisäyksikön kennoston päädyn tukilaipan ruostevaurio.jpg
    136,1 KB · Katsottu: 620

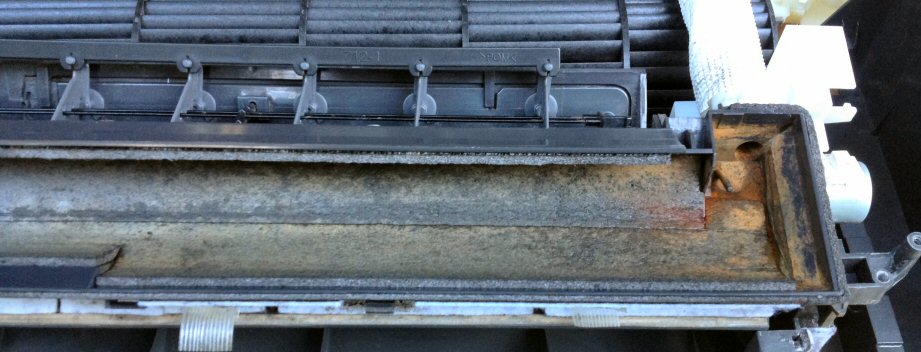

  • Kondessikaukalossa ruostetta.JPG
    Kondessikaukalossa ruostetta.JPG
    138,1 KB · Katsottu: 473
  • Kondessikaukalo irrallaan.jpg
    Kondessikaukalo irrallaan.jpg
    44,1 KB · Katsottu: 435

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

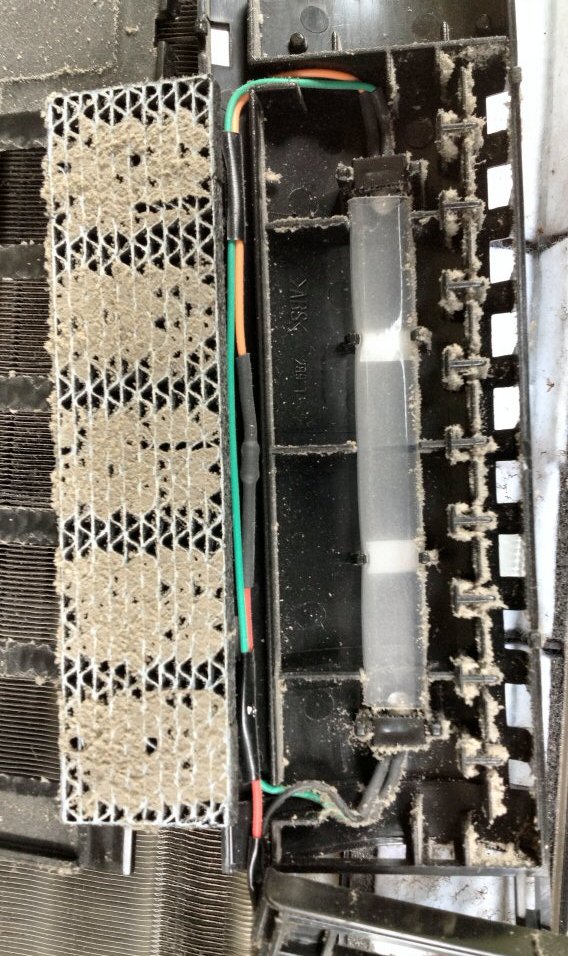

Laitteessa on harvinaisempi UV-suodatin. Kovasti kiellettiin avaamasta tuota suodatinta, mutta avasimpa sen kuitenkin.
Kyllä sekin kaipasi hieman puhdistusta. :cool:

Laite taitaa olla 2 UV lediä läpinäkyvän muoviputken päissä + suodatin. Läpäiseekö tuo muoviputki nyt UV-valoa?

Laitteessa on myöskin ionisaattori oikeassa reunassa ulospuhallusaukossa (vaalena vihreä). Lisäksi laitteessa on yksi UV-suodatinkennon tapainen isompi suodatinkenno joka sijaitsee oikeassa yläreunassa imuilma- ja kosteus-antureiden läheisydessä.


Liitteet

  • UV antibacterial filter unit.jpg
    UV antibacterial filter unit.jpg
    127,7 KB · Katsottu: 473
  • UV antibacterial filter unit 2.jpg
    UV antibacterial filter unit 2.jpg
    138,3 KB · Katsottu: 491
  • UV filteri = 2 UV-valoa ja filtteri.JPG
    UV filteri = 2 UV-valoa ja filtteri.JPG
    165,2 KB · Katsottu: 473

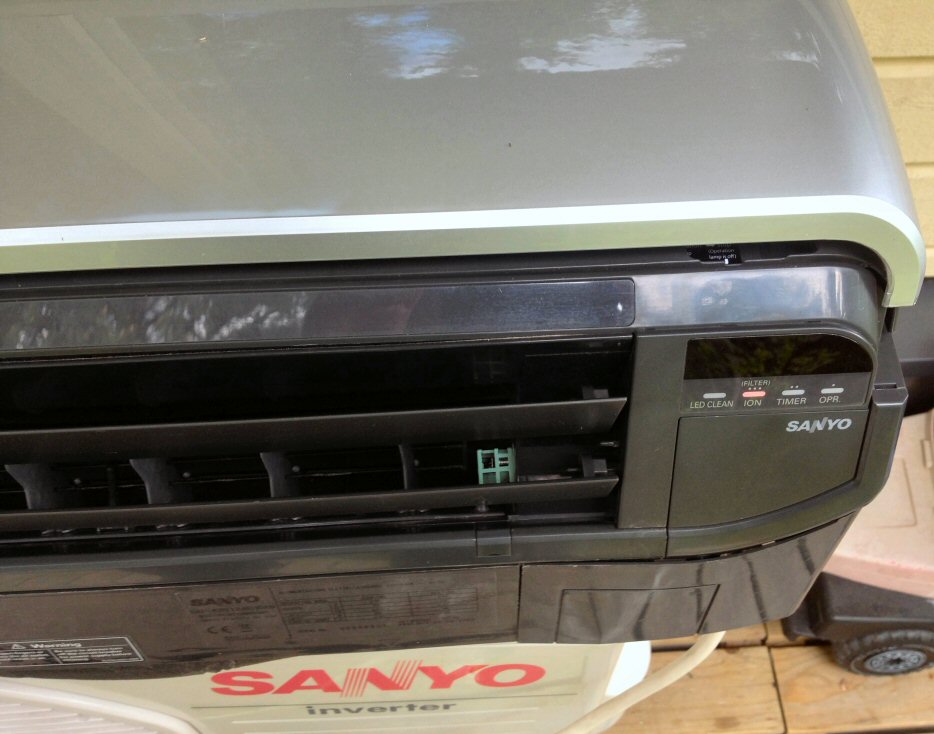

  • ION toimii ja filter valo palaa.JPG
    ION toimii ja filter valo palaa.JPG
    100,6 KB · Katsottu: 520

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

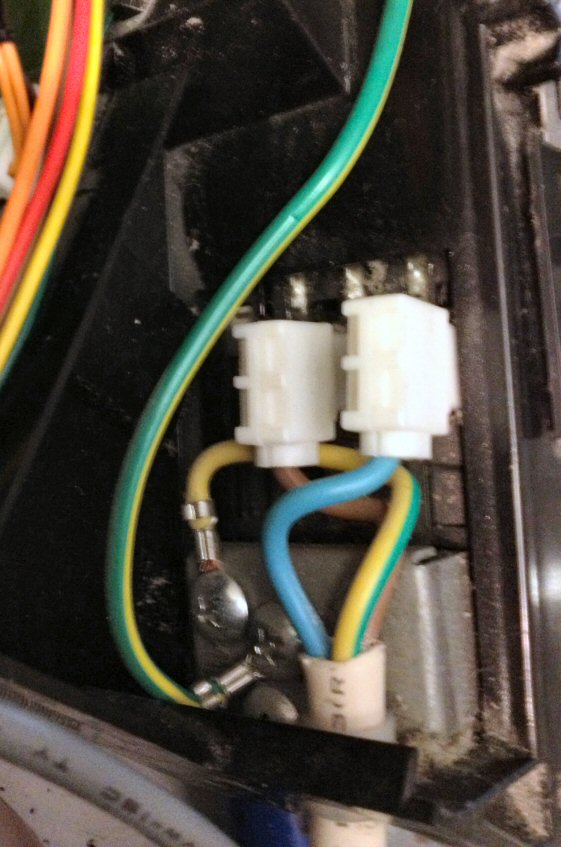

Muutama kuva sisäyksikön sähköosista. Tässä Sanyossa on sähkösyöttö toteutettu sisäyksikön kautta kiinteällä kaapelilla. Sisäyksikön liitinriman päällä on rele DW1U joka katkoo sähkönsyöttöä ulkoyksikölle.

Sisäyksikön kennon päädystä havaitaan että rungossa olisi ollut tilaa lisäkennollekin. Tuntuisi että Sanyon sisäyksikön kennon alumiini rivotus olisi tihempi kuin esim. Mitsussa tai Panasonicissa.


Liitteet

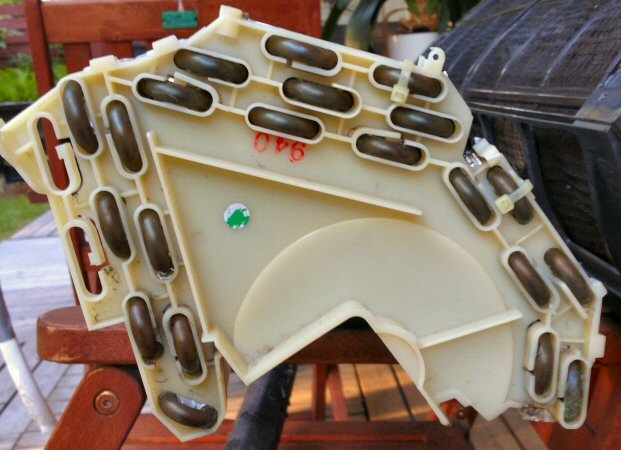

  • Sisäyksikön kennon pääty.jpg
    Sisäyksikön kennon pääty.jpg
    70 KB · Katsottu: 391
  • Sähkönsyöttö sisäyksikön kautta kiinteällä johdolla.jpg
    Sähkönsyöttö sisäyksikön kautta kiinteällä johdolla.jpg
    96,1 KB · Katsottu: 348

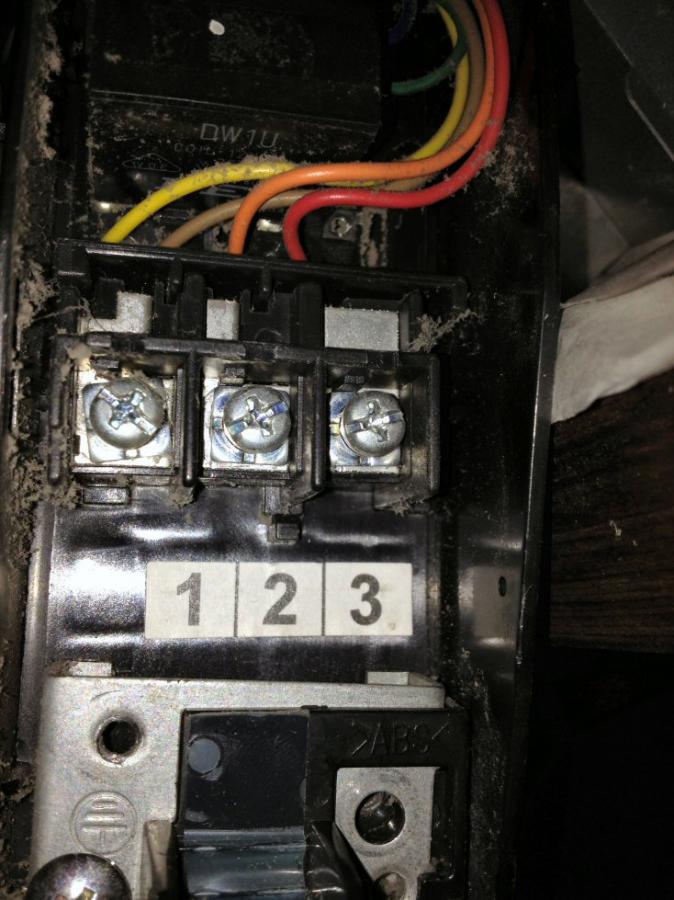

  • Sisäyksikön liitinrima.JPG
    Sisäyksikön liitinrima.JPG
    82,8 KB · Katsottu: 384

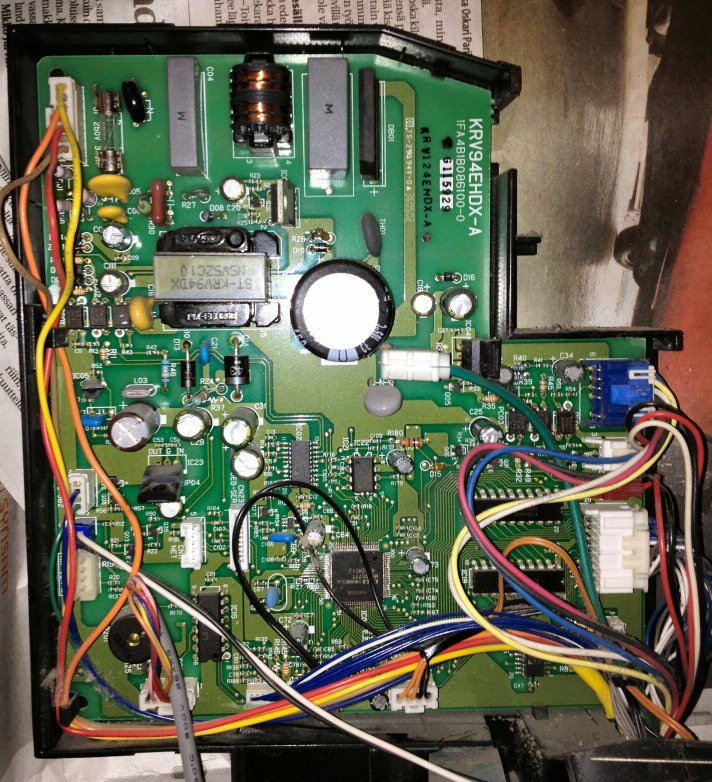

  • Sisäyksikön piirikortti.JPG
    Sisäyksikön piirikortti.JPG
    177,4 KB · Katsottu: 443

janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Sisäyksikön puhdistuksessa oli kova työ vaikka laite olikin irrallaan. Laitteen kennoston puhdistus seinällä olisi ollut vaikeata, mutta ei mahdotonta.

Puhallinrummun irrotus puhdistusta varten olisi taas vaatinut koko laitteen purkua, koska kondessikaukalo ja sähköiset osat piti irroittaa ennen kennoston kohotusta ja moottorin irrotusta puhallinrummusta.

Puhallinrumpu tuli pestyä kolmeen kertaan. Ensin vedellä huuhtelu ja harjaus ja tämän jälkeen 2 kertaa kylpyammeessa pesu ja harjaus välillä letku huuhtelu.
1. kerralla pesuvesi oli aivan mustaa (nokea), toisella kerralla vain hieman harmaata.

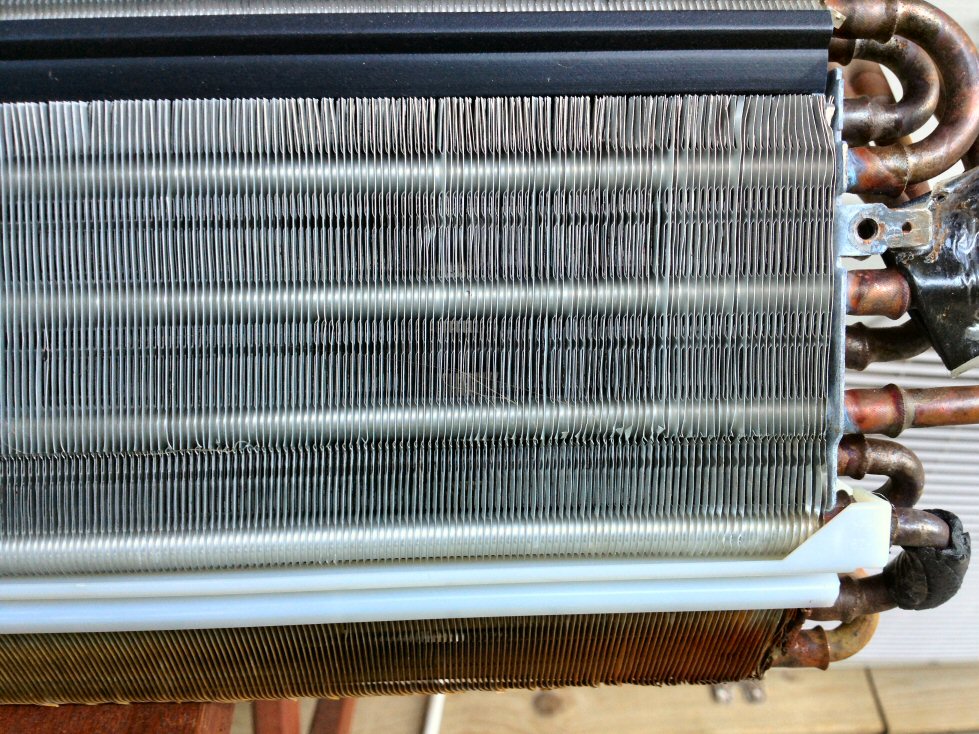

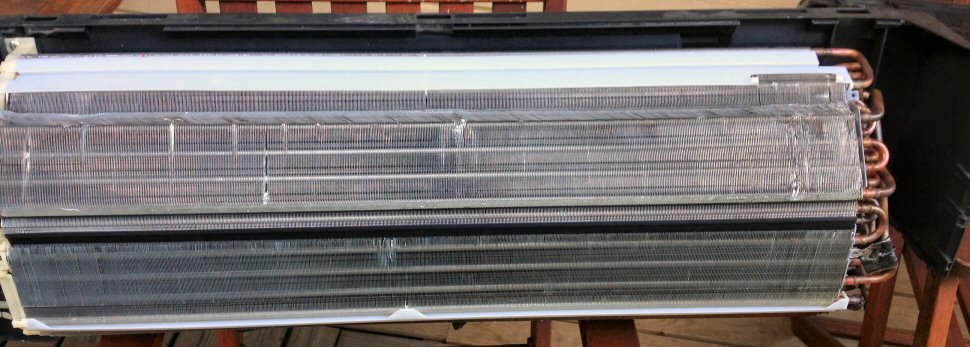

Sisäyksikön kennostossa riitti kaksi pesukertaa kennoston imuroinnin jälkeen. Ensimmäisen pesukerran jälkeen kennossa oli vielä pintynyttä nokea ja havaittavaa likaa. Kennosto huuhdeltiin suihkuletkulla ja kuumalla vedellä vastavirtaan.

"Kasaus menossa" -kuvassa näkyy kuinka paljon laitetta olisi voitu seinällä purkaa kennoston pesua varten helposti. UV-suodatin ja imuilma-anturit olisivat tuosta vielä irronneet helposti. Kondessikaukalon irrotus olisi sekin tuossa onnistunut, mutta sivuttais- ja pystyohjaimien ja ION-genraattorin liitosjohdot olisi pitänyt ensin irroittaa.


Liitteet

  • Kasaus menossa 2.jpg
    Kasaus menossa 2.jpg
    91,7 KB · Katsottu: 436
  • Kasaus menossa.jpg
    Kasaus menossa.jpg
    86 KB · Katsottu: 573
  • Puhdistettu runko ja kondessikaukalo.JPG
    Puhdistettu runko ja kondessikaukalo.JPG
    78,1 KB · Katsottu: 427

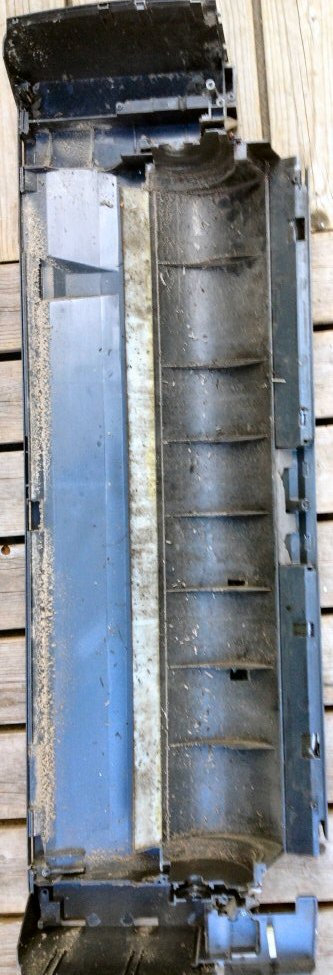

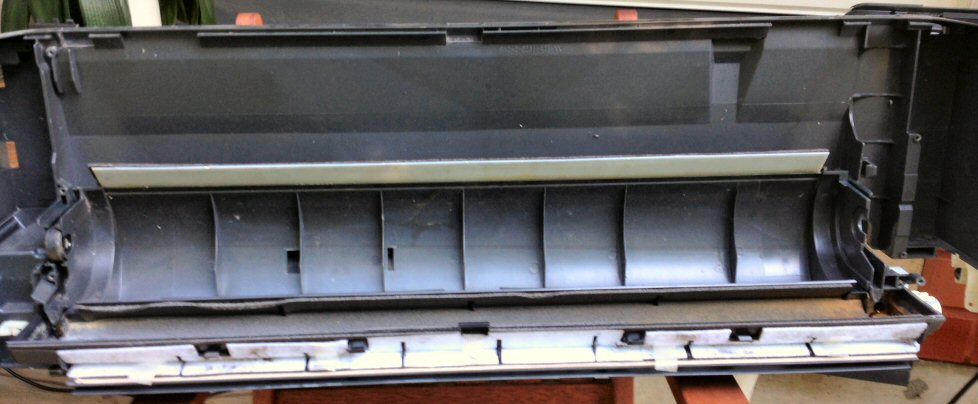

  • Sisäyksikön runko puhalluskaukalo.jpg
    Sisäyksikön runko puhalluskaukalo.jpg
    78,5 KB · Katsottu: 443
  • Puhdas kenno 2.JPG
    Puhdas kenno 2.JPG
    92,9 KB · Katsottu: 398
  • Puhdas kenno.JPG
    Puhdas kenno.JPG
    231 KB · Katsottu: 430
  • Puhallinrummun pesuvesi aivan mustaa.JPG
    Puhallinrummun pesuvesi aivan mustaa.JPG
    57,3 KB · Katsottu: 393

Sähkömees

Aktiivinen jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

janti sanoi:
Onnseksi tuo kennon päädyn rungon ruostevaurio ei vaikuta laitteen toimintaan, sisäyksikön kupariputket ja alumiinirivatus eivät ole tuosta vahingoittuneet.

95% varmuudella vuotaa tuosta. Kohdassa on öljyä pinnassa kuvan perusteella, onpa paljon ruostetta. Jos saat kennon kokonaan pois, upota astiaan ja paineilmaa kompuralla (kun ei varmaan typpipulloa ole). Suhuta ensin vedet pois säiliöstä ja letkusta ennen kuin lykkäät..:)


janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Sähkömees sanoi:
95% varmuudella vuotaa tuosta. Kohdassa on öljyä pinnassa kuvan perusteella, onpa paljon ruostetta.

Ei ole öljyä, vaan kosteutta. Kupari ei käsittääkseni ruostu sähköisessä parissa raudan kanssa. Kupari putki on täysin koskematon kun rapsuttelin ruostuneen metallin ympäriltä pois.

http://www03.edu.fi/oppimateriaalit/kunnossapito/mekaniikka_f1_korroosionesto_perusteet.html


Sähkömees

Aktiivinen jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Itse en luottaisi mekaniikan perusteisiin, kun ruosteiseen sinkittyyn peltiin laitetaan viereen alumiinifolio ja 0,3mm kuparifolio, josta jälkimmäisen takana on 25 bar paine-ero.. ;D


janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Sähkömees sanoi:
Itse en luottaisi mekaniikan perusteisiin, kun ruosteiseen sinkittyyn peltiin laitetaan viereen alumiinifolio ja 0,3mm kuparifolio, josta jälkimmäisen takana on 25 bar paine-ero.. ;D

Tuolla perusteella kennoputkisto vuotaisi mistä tahansa ihan ilman tukilaipan ruostevauriotakin. :)


Peku 2012

Lämpöpumppu ym energiaharrastelu
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Mahdollinen vuotokohta. Itse en kyllä seinälle laittaisi ilman kunnollista vuototestiä tai painekoetta.
Voi tietysti pitääkin, mut kantsis ainakin puhdistaa tuo kohta kuunnolla sillä syöpyminenhän jatkuu edelleen.


janti

Moderaattori
Ylläpidon jäsen
Vs: Sanyo Shiki Sai Kan SAP-KRV/CRV124 EHDXN

Sisäyksikkö toimii koekäytössä ilman ulkoyksikön siihen kytkemistä. Pikkuvirityksellä tuosta saisi siis halutessaan konvektorinkin.

Itsediagnoosissa ei tullut vikailmoituksia. Puhallustoiminnolla havaitsin että puhallinmoottori hieman ääntelee, muuten sisäyksikkö toimi moitteetta. Uudelleen laakerointi kannattaisi moottorille tehdä jos sisäyksikkö tulee olohuoneeseen tai lähelle makuuhuonetta. Kahdella kovimmalla nopeudella moottorinääni ei kuitenkaan erotu puhallusäänestä.

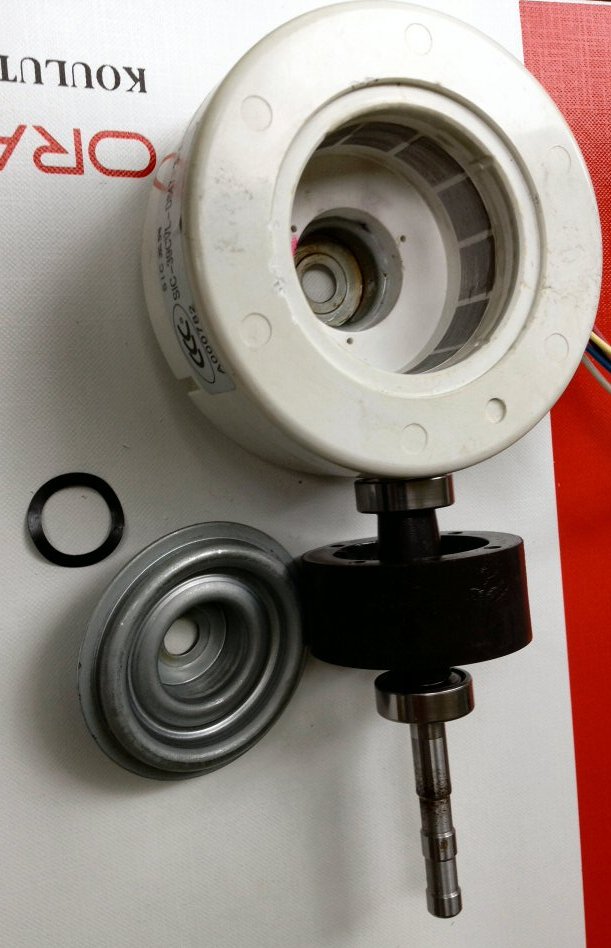

Puhallin moottori avautui helposti kampeamalla takalaippa irti. Laakerit olivat tyypilltään NBM 608Z. Ulompi laakeri tuntu kuluneemmalta ja äänteli enemmän. Itselläni ei ollut nyt ulosvetäjää, joten en lähtenyt laakereita vaihtamaan.

Ulkoyksikkökin toimi sähköisesti ja kompressori lähti käyntiin jäähdytyksellä ja lämmityksellä. En viitsinyt pitempää kompressoria käyttä, kun ei ollut putkia yksiköiden välille.

Laite myyty.


Liitteet

  • Puhallinmoottori purettuna.JPG
    Puhallinmoottori purettuna.JPG
    89 KB · Katsottu: 507
  • Laakeri NBM 608Z Thailand.JPG
    Laakeri NBM 608Z Thailand.JPG
    25,1 KB · Katsottu: 456

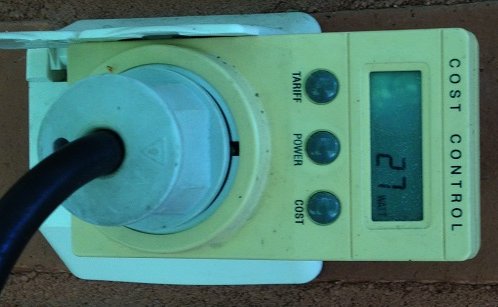

  • Toimiihan se.jpg
    Toimiihan se.jpg
    29,2 KB · Katsottu: 436

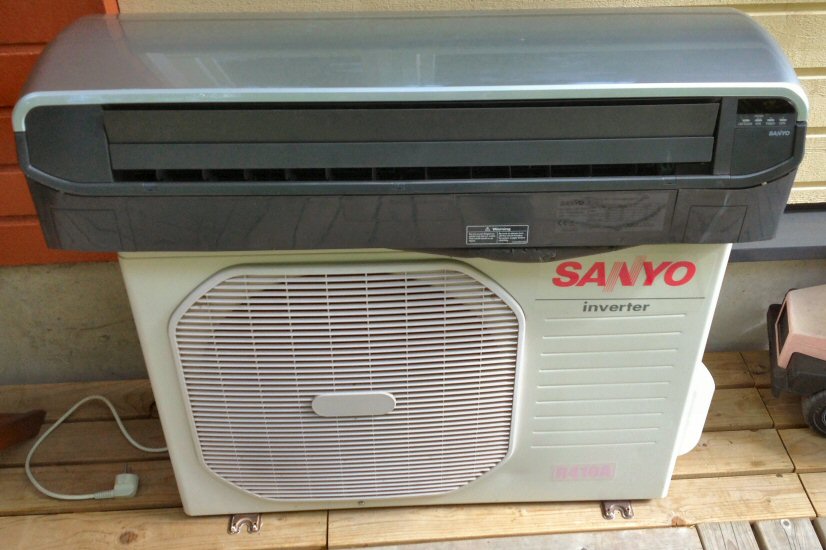

  • Koeajettu ja valmis myyntiin.JPG
    Koeajettu ja valmis myyntiin.JPG
    90,2 KB · Katsottu: 470
