Fujitsu AOYG24LFCC + impromat

  • Viestiketjun aloittaja Viestiketjun aloittaja vegelius
  • Aloituspäivämäärä Aloituspäivämäärä
Vs: Fujitsu AOYG24LFCC + impromat

Ilman muuta vilpillä suoraan sen lämpöistä, mitä lattiaan tarvitaan. Suosittelen ainakin kokeilemaan. Meillä fujitsu pyörii nyt nollakelillä 26-30% teholla ja lattiaan menee 27 asteista. Lämmönvaihtimelta siis lähtee 27 asteista. Muuta lämmitystä ei ole, niben kompura lämmittää käyttöveden.

Vs: Fujitsu AOYG24LFCC + impromat

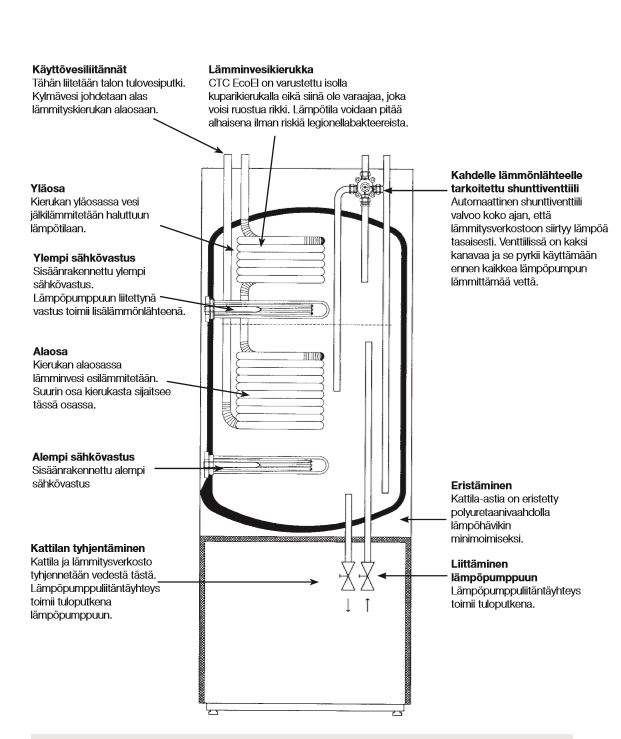

CTC Ecoel ei olekkaan ihanteellinen pari vilpille mutta sillä mennään ja eiköhän siihen säädöt löydy onnelliseen yhteiseloon :)

Kysymys onkin että kuinka kylmää kehtaa alakerrassa pitää? :)


Liitetiedostot

  • Capture.JPG
    77,4 KB · Lukukerrat: 514
Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
CTC Ecoel ei olekkaan ihanteellinen pari vilpille mutta sillä mennään ja eiköhän siihen säädöt löydy onnelliseen yhteiseloon :)
Klikkaa laajentaaksesi...

Sama ongelma kuin tässäkin.
http://lampopumput.info/foorumi/index.php?topic=24766.0

Käyttövedelle priimausvaraaja kehiin ja vanha varaajan kierukat esilämmityskäyttöön, niin saa laitteen COPit kohdilleen kun lasket tuon CTC:n varaajan lämpötilan noin 35-40 C tietämiin. ;)

Vs: Fujitsu AOYG24LFCC + impromat

Loppuu tila kesken jos sellasia vielä laitellaan. Toki saa ehdottaa pientä ja pippurista tulistusvaraajaa.

Nyt leikin kyllä aikani tällä kokoonpanolla ja katson miten pitkälle pääsee.

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Loppuu tila kesken jos sellasia vielä laitellaan. Toki saa ehdottaa pientä ja pippurista tulistusvaraajaa.

Nyt leikin kyllä aikani tällä kokoonpanolla ja katson miten pitkälle pääsee.
Klikkaa laajentaaksesi...

Jos sähköliittymä jaksaa niin pienin ja pippurisin olisi putkikattila.

Vs: Fujitsu AOYG24LFCC + impromat

Eikö tuossa pytyssä ole ihan selkeesti välilaipio vastuksen alapuolella?

Jos, niin silloinhan homma on helppo. Alaosaa lämmitetään vilpillä esim. 30 asteeseen ja yläosaa vastuksella 55 asteeseen, välilaipio estää vesien sekoamisen. Bivant-shuntti ottaa lämpöä alhaalta ja jos vilp nyykähtää niin se ottaa ylhäältä.

Nyt täytyy vaan vahtia ettei kokeellisella 30 pyynnillä shuntti ota vastuksen lämmittämää vettä ylhäältä, jos ottaa niin vilpin pyyntiä pari astetta ylös.

Vs: Fujitsu AOYG24LFCC + impromat

Minusta ei ole laipiota mutta voin olla väärässä. Miten tuon shuntin toiminnan pystyy todentamaan?

Vs: Fujitsu AOYG24LFCC + impromat

Täytyy olla laipio muuten tuossa pömpelissä ei ole mitään järkeä, se on sentään lämpöpumpulle rakennettu. Jos laipiota ei olisi tuo menisi aina kokonaan sekaisin kun latauspumppu käy muutaman sekunnin ja ylä sekä alavastukset olisivat kilpaa päällä tai sitten niitä ei voi laittaa mihinkään valmiustilaan.

Nyt sun täytyy kokeilla heti, Vastus 50-55 ja pumpun pyynti 30-35.
Pienessä varaajassa tulokset näkyy jo tänään. Kokeile nyt.

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Minusta ei ole laipiota mutta voin olla väärässä. Miten tuon shuntin toiminnan pystyy todentamaan?
Klikkaa laajentaaksesi...

Kyllä siellä välilaipio on, mutta siinä on ilmeisesti liian isot reiät. Tuo on sama varaaja kuin Sanyon CO2 laitteissa. Kovin hyviä COPeja nuo Sanyot eivät saaneet aikaiseksi juurikin tuon varaajan vuoksi. Tulistinvaraajalla tuo varaaja saatiin toimimaan paremmin VILPin kanssa, kun varaajan lämpötila saatiin järkevälle tasolle.

Vs: Fujitsu AOYG24LFCC + impromat

Olisiko tuon shuntin kanssa toiminut lämmönvaihtimen kytkentä lämmityskierron paluulinjaan?

Vs: Fujitsu AOYG24LFCC + impromat

Näillä setupeilla mitkä nyt ovat olleet niin vastukset on vieny sen 2kw vuorokaudessa. Eli fujitsulla pärjätty vaikkakin coppi huono.

Vs: Fujitsu AOYG24LFCC + impromat

Sammeli77 sanoi:
Olisiko tuon shuntin kanssa toiminut lämmönvaihtimen kytkentä lämmityskierron paluulinjaan?
Klikkaa laajentaaksesi...

Olisi, mutta silloin se olisi lämmittänyt vain lämmityskiertoa ei varaajaa ollenkaan.

Vs: Fujitsu AOYG24LFCC + impromat

Moi.
On siinä välissä laipio.
Itsellä saman tyylinen setti, pumppuna vaan samsung.
Ajan säiliön lämpöpumppu/täyttö-liitännöistä pannuun muutaman asteen kuumempaa kuin pannu syöttää lattiaan.
Yläosan vastus on säädetty 55asteeseen.
Samantyyliset kokemukset, lämpöpumpun kv-pumppu sekoittaa ctc:n alaosan hyvin, meno-paluu ero normisti 1-3 astetta.
Samsung säätää itse kv-pumpun nopeuden, virtaus hiljaisimmillaa pollun mukaan noin puoli kuutiota tunnissa.

Vs: Fujitsu AOYG24LFCC + impromat

janti sanoi:
Kyllä siellä välilaipio on, mutta siinä on ilmeisesti liian isot reiät.
Klikkaa laajentaaksesi...
Onko tietoa minkä kokoinen reikä laipiossa on?
Omaan varaajaani tein aikanaan n.80mm reijän keskelle eikä se ainakaan ole liian iso sekoittumisen kannalta. Akvaterm käyttää muistaakseni 100mm reikää, kysyin tätä heiltä kun varaajaa tein.

Kaverilla on ctc-mlp ja hän sanoi että laipiossa on noin 20mm reikä.

Vs: Fujitsu AOYG24LFCC + impromat

jatakki sanoi:
Moi.
On siinä välissä laipio.
Itsellä saman tyylinen setti, pumppuna vaan samsung.
Ajan säiliön lämpöpumppu/täyttö-liitännöistä pannuun muutaman asteen kuumempaa kuin pannu syöttää lattiaan.
Yläosan vastus on säädetty 55asteeseen.
Samantyyliset kokemukset, lämpöpumpun kv-pumppu sekoittaa ctc:n alaosan hyvin, meno-paluu ero normisti 1-3 astetta.
Samsung säätää itse kv-pumpun nopeuden, virtaus hiljaisimmillaa pollun mukaan noin puoli kuutiota tunnissa.
Klikkaa laajentaaksesi...

Joo pitäisi tutustua tuohon impromattiin jos siihen saisi lisäpalikalla kiertovesipumpun ohjauksenkin. External palikan saa ainakin joten luulisi olevan mahdollista.

Vs: Fujitsu AOYG24LFCC + impromat

pökö sanoi:
Onko tietoa minkä kokoinen reikä laipiossa on?
Klikkaa laajentaaksesi...

En tiedä, mutta ilmeisesti liian iso kun sekoittuu.
http://lampopumput.info/foorumi/index.php?topic=3209.msg41006#msg41006

Vs: Fujitsu AOYG24LFCC + impromat

pökö sanoi:
Tämmöset pitää kokeilla heti. Hommaa hyvä tuoli pollucomin lähelle jotta pääset reaaliajassa näkemään tulokset ;).
Klikkaa laajentaaksesi...

Rouva kyselee jo että meinaatko muutta sinne koppii ku vähä väliä kontilla siellä :D

Vs: Fujitsu AOYG24LFCC + impromat

OWL logitus päättynyt yöllä joten joudutaan odotteleen huomiselle veretseisauttavaa tulosta :)

Vs: Fujitsu AOYG24LFCC + impromat

Ei oikein mitään koska menon ja paluun ero alle asteen. Pitää oottaa rouvan suihkuttelut :)

Eka 10h login mukaan 3.4kwh että pienellä menny mutta sitte katkennu logitus syystä tuntemattomasta. Ei toi owl oikein vakuuta vielä.

3kwh menny enemmän varaajan vastuksilla sitten viime asetusmuutosten. Että ainakin ylävastus on nyt ahkerampi.

Vs: Fujitsu AOYG24LFCC + impromat

Joo, keskimääränen otto 600w ja anto 1200w viimesen mittausjakson aikana. No mutta nyt saatiin coppia jo sinnepäin minne se kuuluukin. Eli käytti 13kwh ja anto 26kwh

Näyttää edelleen vaivaavan että käy pienellä ja tuohon voisi lääkkeeksi tepsiä se että kiertovesipumpun saisi ohjattua ettei kävisi kokoaikaa.

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Joo, keskimääränen otto 600w ja anto 1200w viimesen mittausjakson aikana. No mutta nyt saatiin coppia jo sinnepäin minne se kuuluukin. Eli käytti 13kwh ja anto 26kwh

Näyttää edelleen vaivaavan että käy pienellä ja tuohon voisi lääkkeeksi tepsiä se että kiertovesipumpun saisi ohjattua ettei kävisi kokoaikaa.
Klikkaa laajentaaksesi...
Kiertopumppu kannattaa laittaa käymään samaa tahtia kompressorin kanssa, omaan kiertopumppuuni otin sähköt kompressorin kontaktorilta. Saako fujitsussa isonnettua tuota hystereesiä vai onko se aina 3 astetta?

Vs: Fujitsu AOYG24LFCC + impromat

En tiiä, pitää se selvittää. Paljonko sen olisi hyvä olla?

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
En tiiä, pitää se selvittää. Paljonko sen olisi hyvä olla?
Klikkaa laajentaaksesi...
Sun tapauksessa varmaan tuplaten isompi kuin nyt, kun kiertopumppu käy aina. Mulla hystereesi on 5 astetta.

Vs: Fujitsu AOYG24LFCC + impromat

pökö sanoi:
Sun tapauksessa varmaan tuplaten isompi kuin nyt, kun kiertopumppu käy aina. Mulla hystereesi on 5 astetta.
Klikkaa laajentaaksesi...

Allekirjoittaneella on tuo hysteresis 4,5 ja min seisonta aika 30min.
Jossakin - 2-3 astetta ja alkaa pumppu käydä katkotta.

Kiertovesi pumpun saa pysäytettyä jos käyttää sisä termaria.
Niin jos käyttää fujin omaa logiikkaa

Vs: Fujitsu AOYG24LFCC + impromat

Ei tuossa impromatissa ole suoraan kvpumpun ohjausta. Pitänee ensiviikoola tiedustella miten sen siihen voisi rakennella.

Vs: Fujitsu AOYG24LFCC + impromat

En saanut tähän nyt liitettä asennusohjeesta mutta ainakin minulla se on ylärivissä kolmas oikealta, merkitty ON 1.6A eli tämä on päällä kun komperessori käy.

Vs: Fujitsu AOYG24LFCC + impromat

Pitääpä huomrnna selvitellä tuo FG:ltä


Eikun joo, onhan se ohjeessa mainittu compressor operation, mutta olen ollut siinä käsityksessä että jos virtausta ei ole niin ei yritä edes käynnistää kompuraa. Mutta tuollahan sen saa ratkaistua jos vaan toimii.

Vs: Fujitsu AOYG24LFCC + impromat

Onko muilla impromat käyttäjillä lämmönvaihtimen lämpötila-anturi missä? Itellä se on laitettu Kylmäpuolen paluuseen noin 5cm päähän varaajasta.

Olisikohan parempi paikka vesipuolen tulossa tai vaihtimen alaosassa? Kokeilemallahan se selviää, mutta mites muilla?

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Onko muilla impromat käyttäjillä lämmönvaihtimen lämpötila-anturi missä? Itellä se on laitettu Kylmäpuolen paluuseen noin 5cm päähän varaajasta.

Olisikohan parempi paikka vesipuolen tulossa tai vaihtimen alaosassa? Kokeilemallahan se selviää, mutta mites muilla?
Klikkaa laajentaaksesi...

Tässä kuvassa on oikea paikka, eli vaihtimen alalaidassa
http://fgfinland.fi/wp-content/uploads/2015/07/Impro_levari_uusi.png

Tässä alkuperäisessä ohjeessa on sama paikka
"In heat pumps air to water is sensor location dependant on the structural design:
* For plate heat exchanger is suitable placed sensor to his lower part. Right in the middle between water inlet and liquid refrigerant outlet."
http://www.impromat-klima.cz/resources/ATW-C-xxx-Instalace-en-web-.pdf

Tecnical Manual, sivulla 8 latauspumpun kytkentä samoin pohjavastus
http://www.impromat-klima.cz/resources/EN-UTI-INV-xx.pdf

Vs: Fujitsu AOYG24LFCC + impromat

Juuri tuota ohjetta tänään lueskelin ja siitä kysymys heräsikin. FG pojat käskivät laittaa noin kuin nyt on mutta taidan laittaa sen kyllä kokeeksi ainakin noin kuin ohjeessa on.

Vs: Fujitsu AOYG24LFCC + impromat

Pieni testimittaus.

4.1.17 klo 07:30 - 16:00

Otto 12,701 ja anto 26

Lämpötila laski -12 klo 0730 -17,5 klo 1600

Eikö nyt ruveta olemaan alueella ainakin copin suhteen. Kaikki 580m3 lämpiää tuolla fujihtulla nyt.

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Pieni testimittaus.

4.1.17 klo 07:30 - 16:00

Otto 12,701 ja anto 26

Lämpötila laski -12 klo 0730 -17,5 klo 1600

Eikö nyt ruveta olemaan alueella ainakin copin suhteen. Kaikki 580m3 lämpiää tuolla fujihtulla nyt.
Klikkaa laajentaaksesi...
Nyt tuntus paremmalta.

Vs: Fujitsu AOYG24LFCC + impromat

vegelius sanoi:
Pieni testimittaus.

4.1.17 klo 07:30 - 16:00

Otto 12,701 ja anto 26

Lämpötila laski -12 klo 0730 -17,5 klo 1600

Eikö nyt ruveta olemaan alueella ainakin copin suhteen. Kaikki 580m3 lämpiää tuolla fujihtulla nyt.
Klikkaa laajentaaksesi...
Paljonko tulee kilowatteja nyt polluun kun ilma on -17?

Vs: Fujitsu AOYG24LFCC + impromat

-19

2.5-2.7kw

32.6 -> 35.4c

Aika tyhjäkäyntiä vetelee huonolla copilla kun otto 1.5 nurkilla.
