Nesteen lämpötilan mittaaminen putken pinnalta

[TopiR]

Jos laittaa siihen kosketuspintaan hopeaa sisältävää lämmönsiirtotahnaa ja eristää putken lisäksi se saattaa näyttää oikein
Se löytyy varsin helposti: Tietokone/ elektroniikka-korjaajat

Jos anturi on eristetty ulkopuolelta (eristä myös 50 mm johtimia) hyvin, ni piitahnan tms vaikutus on lähinnä mittausnopeuteen. Ilman tahnaa anturi ajautuu samaan lämpötilaan, hitaammin.

Itse rupesin viikonloppuna käyttämään solukumiteippiä eristeenä, asentaminen on helppoa (pikkasen jännitystä teippiin ni puristaa anturin putkeen).

Teollisissa laitteissa on näkyny alumiiniteipillä kiinnitettyn putkeen, ja päällä mahdollisesti solukumia/solukumiteippiä.
Kupariteippiä (link) saa kans...



[Harrastelija]

Eikös tuommoinen liimallinen teippi toimi itse eristeenä? Siis ainakin se liimaosa eristää?



[VesA]

Se tavallisin piitahna (valkoinen) minä ainakin vältän

Sen lämmönjohtokyky onkin melko surkea - mutta ilmaa parempi. Vaikka joku CPU liiskaa tahnakerroksen aika ohueksi saa muilla aineilla havaittavasti viileämmän CPUn. Eli se valkoinen ei toimi paksuina kerroksina sitten juuri ollenkaan.



[Seppaant]

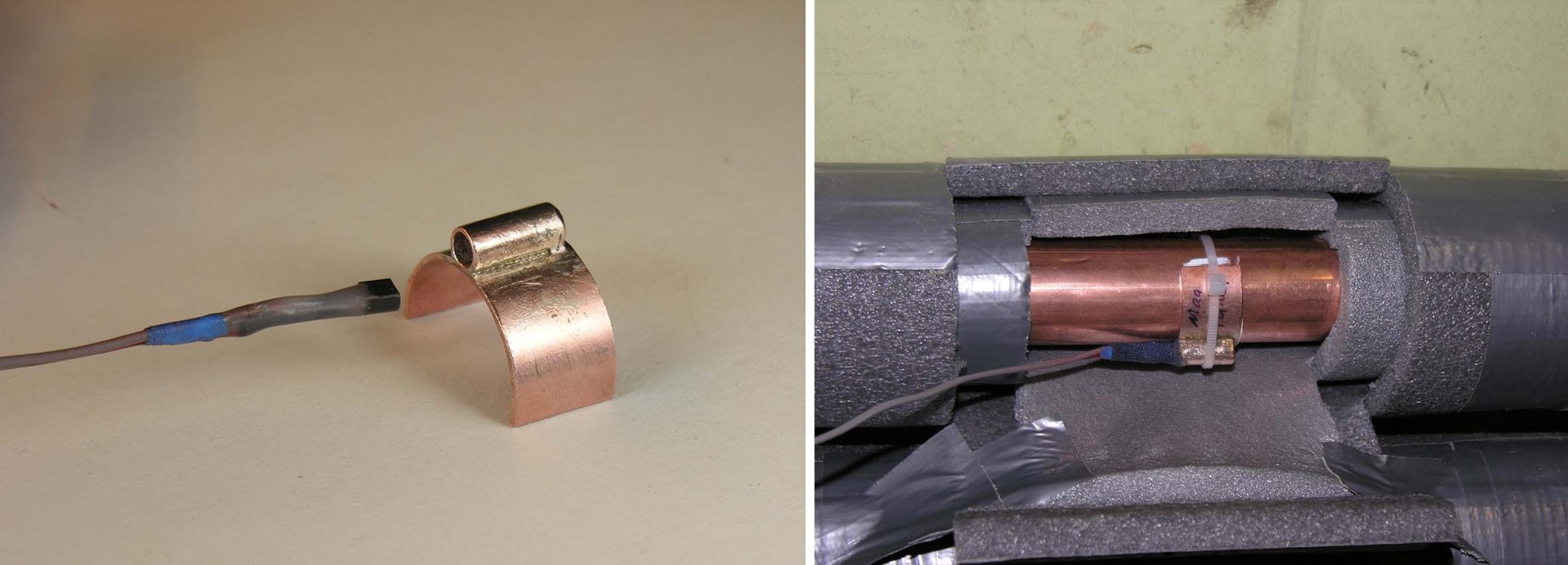

Oheisen kuvan mukaisen konstruktion olen havainnut hyväksi mitataessa pintalämpötiloja.
Tasaiselta pinnalta mitattaessa juotetaan anturitasku suoralle kuparilevyn palaselle.
Hyvän mittaustuloksen saamiseksi pitää mittaus eristää hyvin, vähintään 20 mm putkieristettä päälle ja 100 mm pitkästi
Myös anturijohto pitää eristää vähintään 50mm matkalta



[TopiR]

Eikös tuommoinen liimallinen teippi toimi itse eristeenä? Siis ainakin se liimaosa eristää?

Siis järjestys sisältä ulospäin:
- Neste
- Putki
- Anturi tai anturitaskussa oleva anturi, ja johtoa edstakas 30-50mm (niin että pysyy kokonaan eristeen alla)
- (solukumiteipin liima)
- solukumiteippi

Tossa vielä toinen kerros solukumiteippiä anturin kohdalla.



[TopiR]

Oheisen kuvan mukaisen konstruktion olen havainnut hyväksi mitataessa pintalämpötiloja.
Tasaiselta pinnalta mitattaessa juotetaan anturitasku suoralle kuparilevyn palaselle.
Hyvän mittaustuloksen saamiseksi pitää mittaus eristää hyvin, vähintään 20 mm putkieristettä päälle ja 100 mm pitkästi
Myös anturijohto pitää eristää vähintään 50mm matkalta

Ton kuparilevyn saanee tehtyä katkaisemalla pätkän putkea ja halkaisemalla sen (ja katkaisupurseet pois).



[Seppaant]

Olen tutkinut erilaisten anturikiinnitysten aiheuttamaa virhettä
Oheisessa kuvassa on neljän erilaisen taskukonstruktion virhe putkessa virtaavan veden ja ympäristön lämpötilaeron funktiona
1) Pintatasku, tasku juotettu putken pintaan
2) Laippatasku, edellisen viestin mukainen. Virhe täsmälleen sama kuin pintataskussa
3) Sisätasku, tasku on putken sisässä vesitilassa. Virhe suurempi kuin edellisissä, johtunee siitä että johdin oli huonosti eristetty
4) Jeesusteippi, anturi kiinnitetty jeesusteipillä putken pintaan. Huonoin kaikista



[Pansu]

Onko tällaisen mittarin tarkkuudesta tietoa?

https://www.taloosi.fi/pintalampomi...MIsP38uu2e-gIVIwd7Ch2yZQTqEAQYBCABEgK5HfD_BwE

Tuntuu olevan yksi tyhjän kanssa ellei saa tasaista pintaa alle. Putken kanssa kontakti auttamattoman huono.
