Nibe F750 Modbus-kytkentä pörssisähköohjausta varten (RS485)

[rockrock]

Hei,

Olen integroimassa Nibe F750 -pumppuani Home Assistantiin (Raspberry Pi 5 + NibeGW) pörssisähköohjausta varten. Käytössäni on galvaanisesti eristetty Waveshare RS485-USB-sovitin.

Haluaisin varmistaa kytkennän oikeaoppisuuden. Emolevyltä (AA3) X4 löytyy kaksi mahdollista kohdetta kytkennälle:

1. Vaihtoehto A (Näyttöväylä X4): Kytkentä rinnakkain näytön (AA4) johtojen kanssa liittimessä, jossa on 4 napaa:
   • Nasta 1: GND
   • Nasta 3: B (RS485-)
   • Nasta 4: A (RS485+)

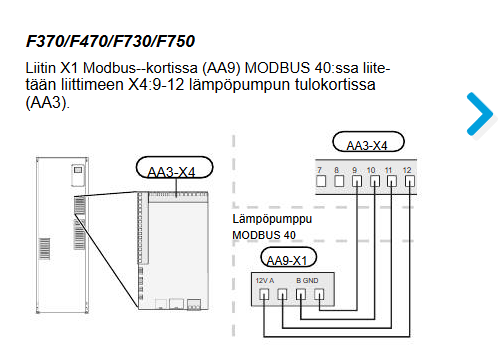

2. Vaihtoehto B (Modbus-liitin X4): Kytkentä virallisen Modbus 40 -ohjeen mukaisesti emolevyn liittimeen X4:
   • Pinni 9: GND
   • Pinni 10: B (RS485-)
   • Pinni 11: A (RS485+)

Kysymys: Kumpaa tapaa suosittelette RS485-sovittimen kytkemiseen, vai onko kumpikin väärin? Onko molemmat sähköisesti täysin vastaavia, vai onko jompi kumpi vakaampi pörssisähköohjauksen (jatkuva lukeminen/kirjoittaminen) kannalta?

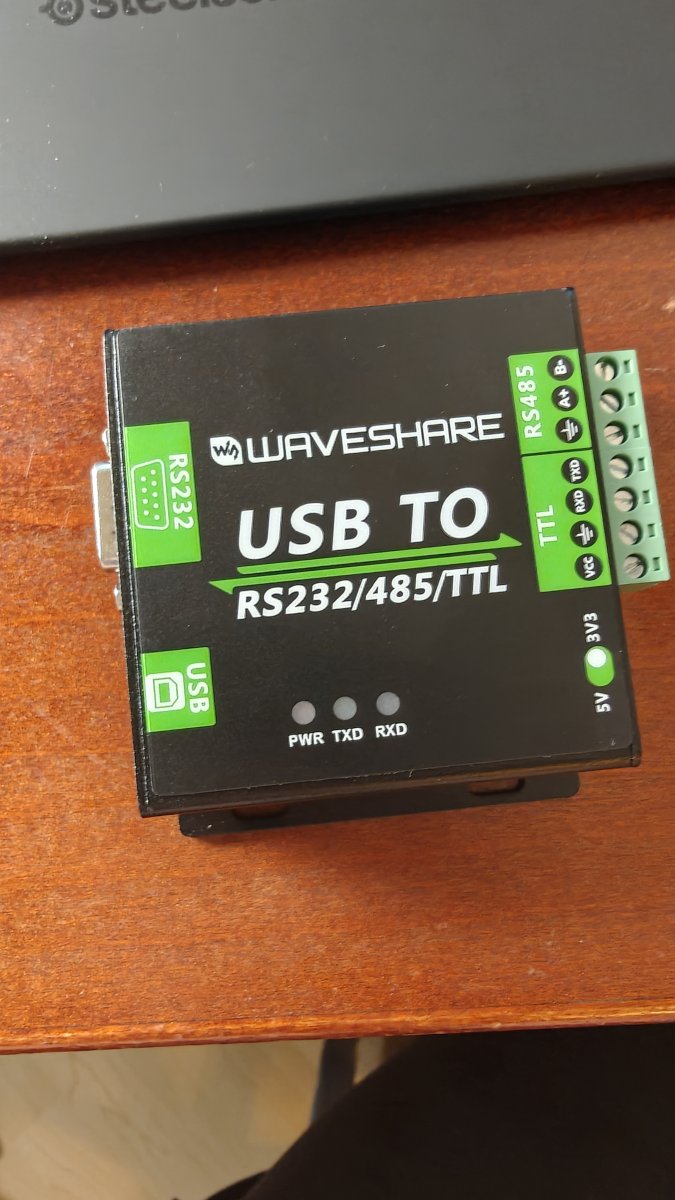

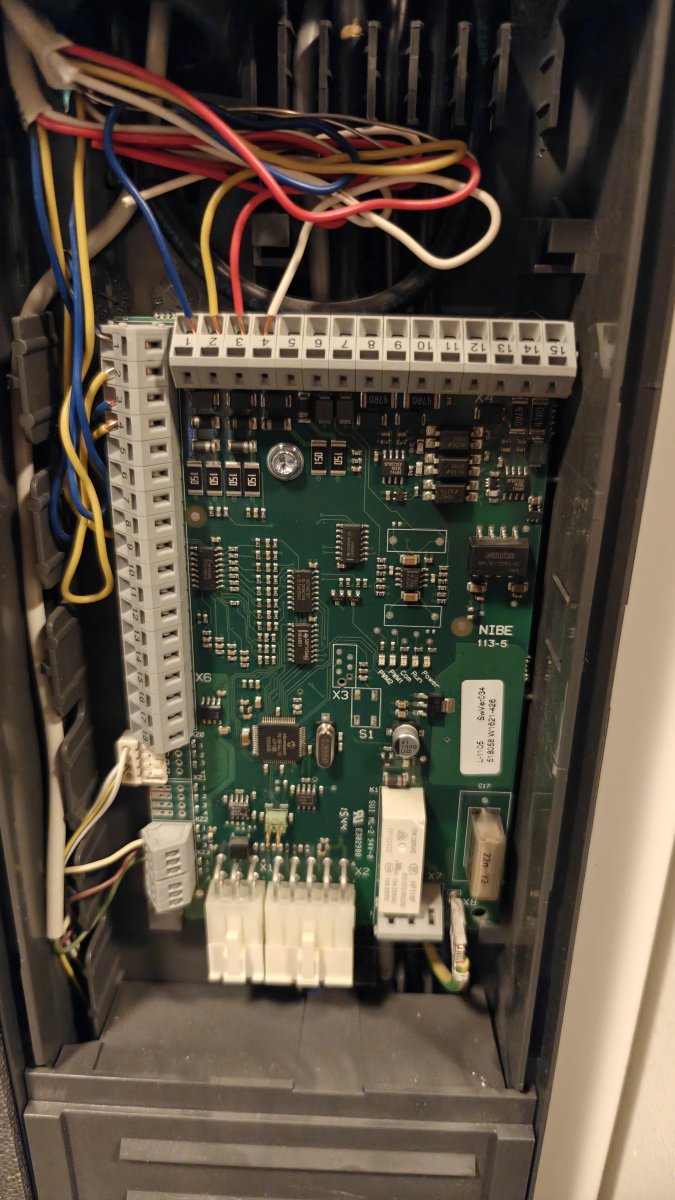

Liitteenä kuvat F750 emolevystäni, Modbus-ohjeesta ja sovittimestani. Kiitos avusta!



[root]

Itse käytän tuota B-vaihtoehtoa



[rockrock]

Kiitokset!



[rockrock]

Sain laitteen kytkettyä B-vaihtoehdolla. Heti kun pumpun huoltovalikosta aktivoidaan joko Modbus tai SMS, pumppu menee välittömästi hälytystilaan (punainen valo).

Kokeilin vielä lisätä 120 ohmin metallikalvovastuksen sovittimen A- ja B-liittimien väliin linjan terminoimiseksi, mutta ei auttanut; pumppu menee edelleen vikatilaan heti Modbus tai SMS aktivoinnin jälkeen.

Sovitinta on kokeiltu ilman erillistä maajohtoa (vain A ja B kytketty ja näitäkin kokeilin vaihtaa päittäin) -> aina menee vikatilaan.

Taitaa toimia vain verkonpainona.



[root]

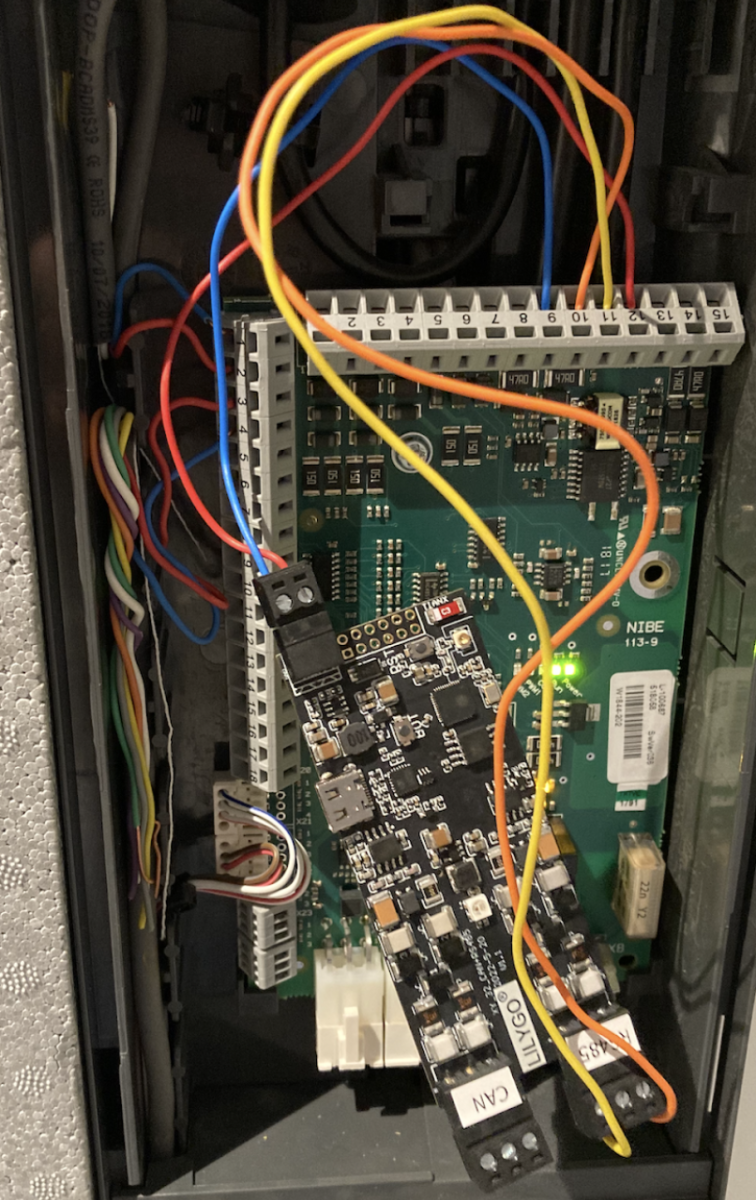

Menee vikatilaan, jos modbus-viestejä ei kuitata ja sun tapauksessa tuon wavesharen pitäisi niin tehdä. Osta lilygo niin ainakin toimii
