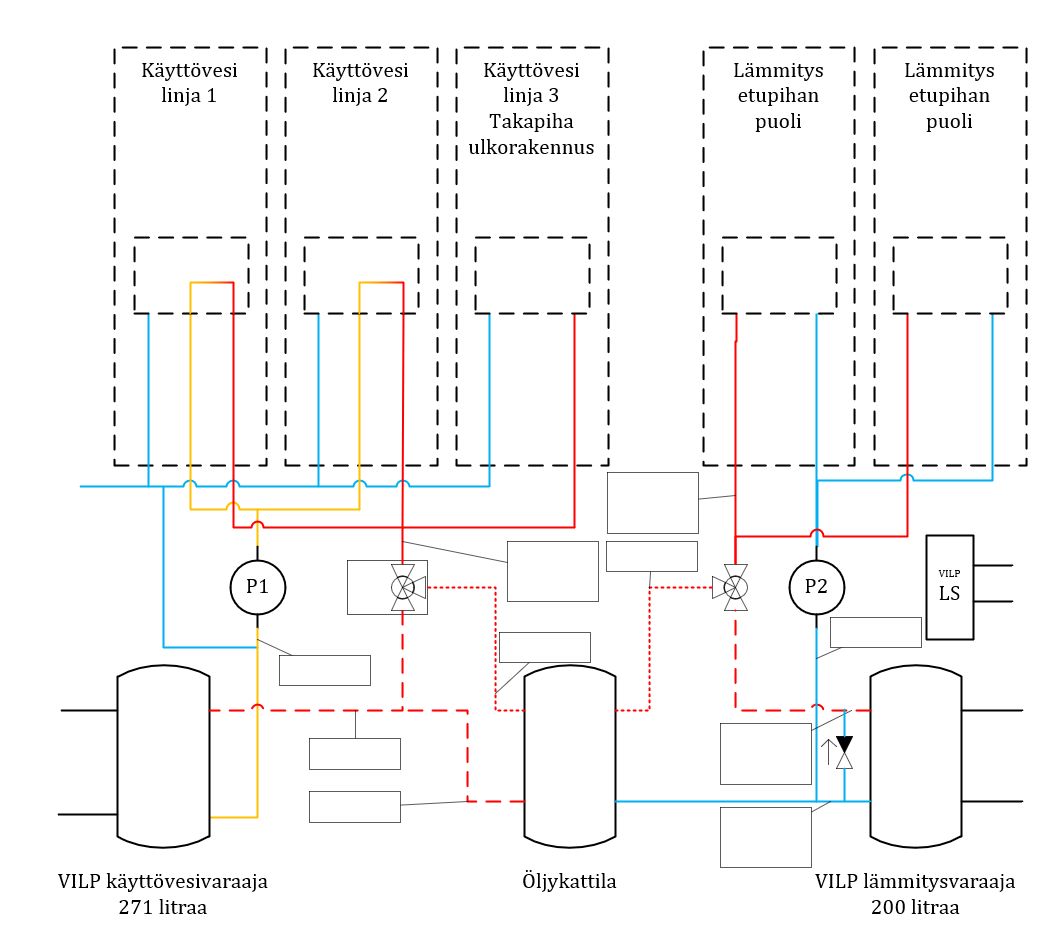

Tiedustellaan josko täältä löytyisi osaamista kommentoida VILPin kytkennästä öljykattilan rinnalle. Alla piirtämäni kuvatus aiheesta. Yksinkertaistettu, mutta putkien kytkennät pitäisi vastata todellisuutta. Käyttövesipuolella punainen LV, sininen KV, keltainen LV kierron paluu. Lämmityspuolella meno ja paluu. Kaksi kiertovesipumppua P1 ja P2. Kaksi kolmitieventtiiliä öljypuolen Oumanin ohjauksessa.
Lyhykäisyydessään toimintalogiikka on suunniteltu seuraavanlaiseksi:
Käyttövesipuolella:
- VILP lämmittää käyttöveden n. 48-55c asteiseksi
- Ouman oletuksena "poissa" -tilassa, jolloin sen pyyntiä on laskettu siten, että verkkoon pitäisi mennä minimissään 45c. Tässä normaalitilanteessa 3-tie -ventiili on ohjattu täysin siten, että öljykattilan kautta ei kierrä vesi.
- Ouman saa sisääntuloon ohjauksen VILPin lisälämmönlähdepyynniltä (ulkoisen sähkövastuksen ohjaus). Tällä ohjataan Ouman "kotona" -tilaan. VILPin lisälämmön pyynti on hieman musta laatikko, mutta ilmeisesti tuolla on jokin aikamääre ja mikäli sen aikana VILP ei koe saavansa nostettua lämpötilaa niin pyytää sähkövastusta avuksi.
- VILPin LV pyyntiä on laskettu automaatiolla yöksi 50c sekä kovimmiksi pakkasiksi (liekö tarpeen, mutta tosin onko myöskään mitään haittaakaan).
Lämmityspuolella
- Ouman ja VILP toimii lämpökäyrien mukaan.
- Oumanin käyrä on oletuksena "poissa" -tilassa ja sitä on laskettu -10c.
- Sama ohjaus pätee kuin käyttövesipuolella ja "kotona" -tilassa nostetaan käyrä normaalitilanteeseen.
- Normaalitilanteessa Ouman ohjaa 3-tie -ventiilin kuten käyttövedessä. Eli öljykattilan kautta ei kierrä mitään.
Öljykattila
-termostaatissa on pyynti 70c.
-Öljykattila hoitaa ainakin talvisin myös legionellasuojauksen ja automaatiolla on ajastettu Ouman "kotona" -tilaan parin viikon välein muutamaksi tunniksi.

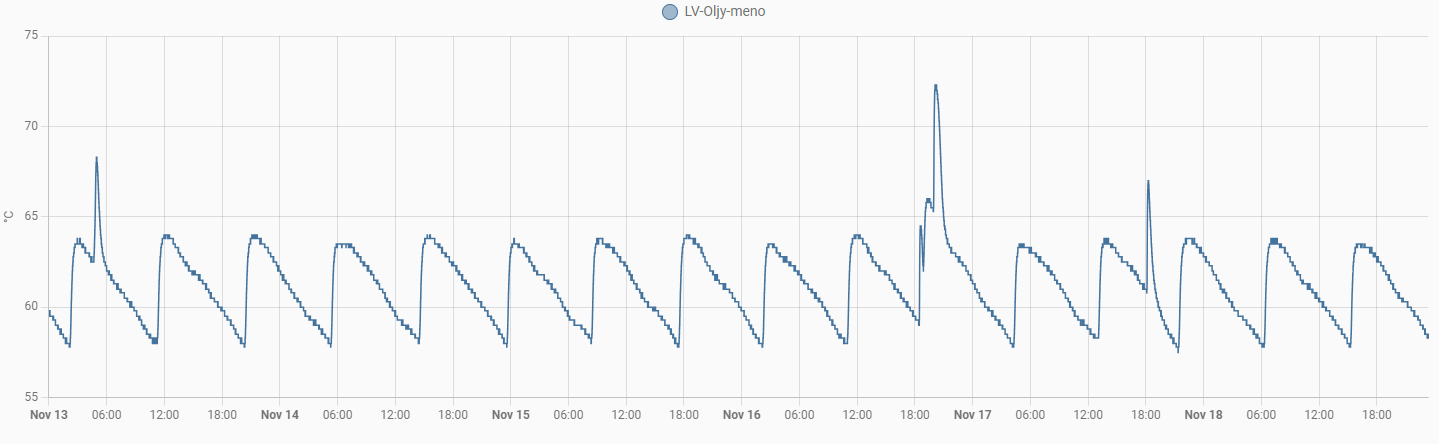

- poltin käy n. 8,5 tunnin välein n. puoli tuntia, kuvassa lämpökäyrää kattilan lähtevältä putkelta. Piikit on hetkiä, jolloin VILPin käyttöveden lämpö ei ole riittänyt ja Ouman on ohjannut 3-tietä auki.
Kysymyksenä onkin:
1) Miltä toimintalogiikka vaikuttaa? Oumanin "poissa" -tilan käyttöönoton jälkeen toiminta on vaikuttanut varsin järkevältä, mutta nyt on menossa ensimmäinen talvi siten, että toimintaa voi oikeasti seurata etänä graafien avulla.
2) Onko öljypolttimen käyntiajat järkevät? Tuon 8,5 tunnin aikana lämpötila näyttää laskevan n. 5 astetta. Varaajan koko ei ole tällä hetkellä tiedossa, mutta n. ihmisen korkuinen, metrin leveä ja hieman yli metrin syvä.
3) Mikä on lämmityspuolella VILPin meno ja paluulinjoissa olevan takaiskuventtiilin tarkoitus? Oumanin asetajan mukaan tämä olisi turha ja VILPin asentajilta ei ole toistaiseksi tullut yksiselitteistä selitystä tälle, muuta kuin että "näin on ohjeistettu asentamaan". Oumanin asentajan mukaan tuon poistolla saataisiin parempi hyötysuhde kun 3-tie ohjaisi yksiselitteisesti paluuveden joko VILPin tai öljykattilan kautta ja tuollainen oikoreitti olisi poissa. Ilmeisesti tuo oikoreitti vuotaisi menopuolelle kylmää vettä ja tämä luonnollisesti laskisi verkostoon menevän veden lämpötilaa -> VILP tekee lämpimämpää kuin on tarve.

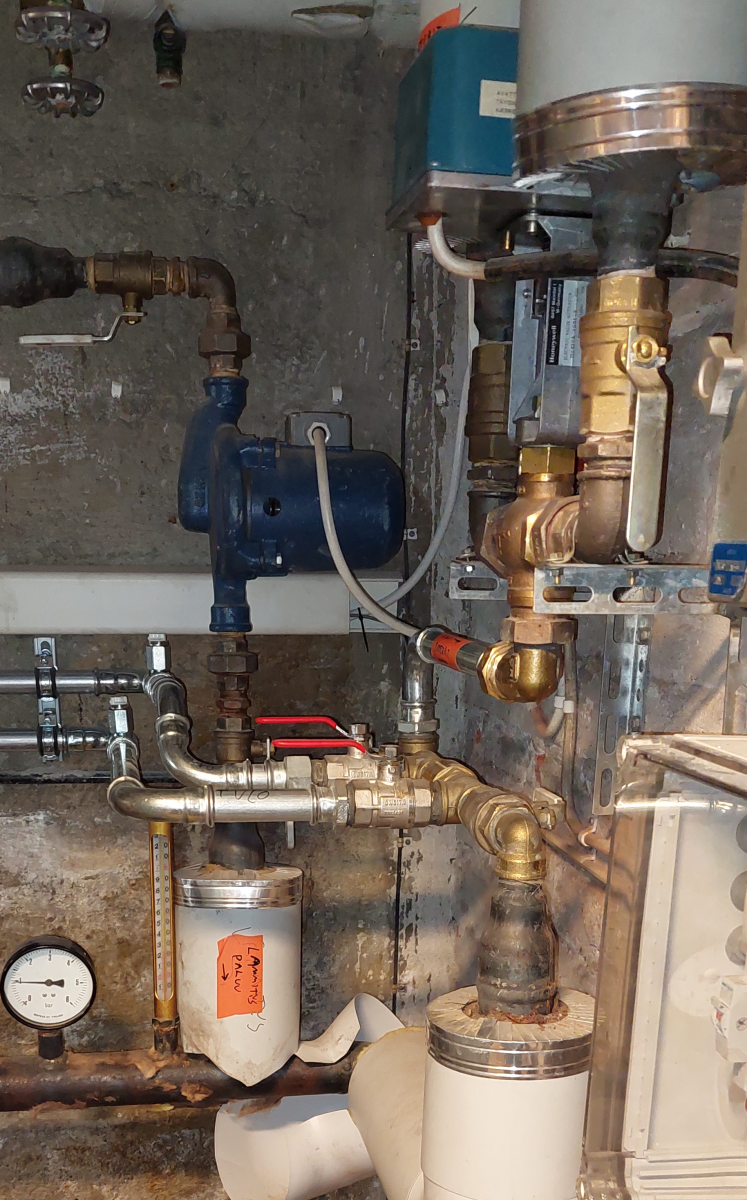

Kuvassa näkyy tämä "oikoreitti" punakahvaisten sulkujen välissä. Kiiltävät putket on VILPin varaajalle menevät. Painemittarilla varustettu linja menee öljykattilalle ja oikealla ylhäällä on öljykattilalta tuleva linja.
