Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

[prelude]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Mikä eth liityntä? ethernet? Eihän siinä missään sellaista mainita. Mittarin liitäntä ei ole edes usb, vaan ilmeisesti rs45 liittimellä toteutettu sarjaportti, ja tuo liitosjohto on serial>usb sovitin.

Juu, ei lue enää kun pyysin korjaamaan myynti ilmoituksen.
Alkuperäinen oli muodossa: "* Voidaan yhdistää myös tietokoneeseen mukana toimitettavilla RJ45- tai USB-datakaapeleilla (ohjelmisto ilmaiseksi ladattavissa)"

Mutta saivartelua eikä vaikuta asiaan mitenkään. (Paitsi että minulla tuo menee hyllylle pölyyntymään)



[oope]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Miten herrat asentaneet anturin niin että se mittaa vain yhden laitteen kulutusta? Vai onko sähkökaapissa sopivasti oma syöttö vain lämpöpumpulle? Mulla on pumppu pistorasiassa ja samassa piirissä jotain muutakin kuormaa. Pitäisi kai joku lenkki tehdä laitekaapelin vaihejohdolle että saisi lukemia ulos. Laite on Owl, ei Wattnik mutta periaate sama.



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Miten herrat asentaneet anturin niin että se mittaa vain yhden laitteen kulutusta? Vai onko sähkökaapissa sopivasti oma syöttö vain lämpöpumpulle?

Mulla ei ole muuta kuormaa pistorasiassa se on vain lämpöpumpulle tarkoitettu.



[Esäätäjä]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Miten herrat asentaneet anturin niin että se mittaa vain yhden laitteen kulutusta? Vai onko sähkökaapissa sopivasti oma syöttö vain lämpöpumpulle? Mulla on pumppu pistorasiassa ja samassa piirissä jotain muutakin kuormaa. Pitäisi kai joku lenkki tehdä laitekaapelin vaihejohdolle että saisi lukemia ulos. Laite on Owl, ei Wattnik mutta periaate sama.

Eli ilpin sisäyksiköstä johto pistorasiaan? Silloin sopiva asennuspaikka sille mittausklipsille on ilpin sisäyksikössä. Johtoa ehkä pitää kuoria ja vetää laitteen sisään jos ei saa kiinni.



[oope]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Eli ilpin sisäyksiköstä johto pistorasiaan? Silloin sopiva asennuspaikka sille mittausklipsille on ilpin sisäyksikössä. Johtoa ehkä pitää kuoria ja vetää laitteen sisään jos ei saa kiinni.

No juu... pumppu vaan on niin uunituore että kynnys sisäyksikön avaamiselle ja ronkkimiselle on korkea. Laitejohdossa on onneksi reilusti varaa pistorasian päässä ja lenkki piilotettu vielä koteloon joten taidan veistellä vaiheen esille sieltä päästä. Ei tässäkään ole oikotietä onneen. Toivoo nimimerkki "Ostimpa Owlin ja kuvittelin että anturin voi vaan kytkeä laitekaapelin ympärille".



[Esäätäjä]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

No juu... pumppu vaan on niin uunituore että kynnys sisäyksikön avaamiselle ja ronkkimiselle on korkea. Laitejohdossa on onneksi reilusti varaa pistorasian päässä ja lenkki piilotettu vielä koteloon joten taidan veistellä vaiheen esille sieltä päästä. Ei tässäkään ole oikotietä onneen. Toivoo nimimerkki "Ostimpa Owlin ja kuvittelin että anturin voi vaan kytkeä laitekaapelin ympärille".

No sinnehän sen saa. Muuten vaihehan voi olla nyt kummassa vaan, riipuen pistokkeen suunnasta. Mutta eihän sillä tässä tapauksessa ole väliä onko vaiheessa vai nollassa, sama virta niissä kummassakin menee.



[teukka]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Aikanaan katselin ohjetta, että neuvotaanko siellä klipsin asennus laitekaapelin päälle vaiko vaiheen päälle yksistään. En löytänyt mitään mainintaa asiasta ja tulin siihen tulokseen, ettei se voi mitata koko kaapelin päältä. Olisi tuo voinut olla ohjeessakin...



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Aikanaan katselin ohjetta, että neuvotaanko siellä klipsin asennus laitekaapelin päälle vaiko vaiheen päälle yksistään. En löytänyt mitään mainintaa asiasta ja tulin siihen tulokseen, ettei se voi mitata koko kaapelin päältä. Olisi tuo voinut olla ohjeessakin...

Kyllä se oli ihan selvästi tuossa englannin kielisessä ohjeessa sivulla 5 sanottu ja kuviakin oli asennuksesta.

"Fix the Sensor Clamp around the live wire or the null line (also called zero line) of the monitored object, just as below photo is showing (Don’t fix the clamp around the ground wire). Make sure to let the wire pass through the clamp."

http://www.sailwider-smartpower.com/document/Electricity-Monitor-RCS-S22A-User-Manual.doc



[oope]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Kyllä se oli ihan selvästi tuossa englannin kielisessä ohjeessa sivulla 5 sanottu ja kuviakin oli asennuksesta.

Kyllähän sen järkikin sanoo että induktiovirrat nollautuu jos klipsi on kaikkien piuhojen ympärillä. Ei vaan tullu mieleen.



[Esäätäjä]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Aikanaan katselin ohjetta, että neuvotaanko siellä klipsin asennus laitekaapelin päälle vaiko vaiheen päälle yksistään. En löytänyt mitään mainintaa asiasta ja tulin siihen tulokseen, ettei se voi mitata koko kaapelin päältä. Olisi tuo voinut olla ohjeessakin...

Ehkä suomenkielisestä jäänyt, koska tuota myydään "koko talon sähkönkulutuksen mittaukseen", jolloin asennus sähkömittarin vaihejohtimiin. Siksi ohjeessa sanotaan myös: asennuksen saa suorittaa vain sähköasennusoikeudet omaava tjms.

Itsellä 3 eri mittaria, eikä yksikään kylläkään mittarikaapissa.



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Loggauskone oli yöllä ladannut W7 päivityksen ja asentanut ne ja lopuksi buutannut itsensä 3:09 ja SEMS ei ollut nyt käynnissä. Äsken loggasin koneelle ja käynnistin SEMSion uudelleen. Kokeeksi latasin filen ulos koneesta ja kas kummaa sieltä löytyi mittaustulos tuohon buuttiin saakka edelliseltä vuorokaudelta. Sen jälkeen ei ollut tuloksia tallessa.

=> Kyllä se vaatii että se loggauskone on päällä ja siinä tuo SEMS käynnissä.



[Wattnikki]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Saako näyttölaitteen aseteltua niin että Energy Now olisi koko ajan , ärsyttää nuo CO2 välkynnät ?



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Saako näyttölaitteen aseteltua niin että Energy Now olisi koko ajan , ärsyttää nuo CO2 välkynnät ?

Ei taida onnistua.



[Wattnikki]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Laitoin tehtaalle kyselyn,saa nähdä tuleeko vastaus sähköpostiin ?
Jos pääsisi sarjaportilla näyttöpurkin sisälle monitor-ohjelmalla ehkä mahdollista ?



[ile74]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Onko kellään kokemusta flukson tai efergyn mittareista? Noiden helppous ois iso tekijä



[Unelmavävy]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Saako Wattnikiin lisälähetintä 10 mm silmukoilla vai tartteeko ostaa toinen koko setti? Verkkokaupassa ei näytä olevan kuin 18 mm ja 25 mm antureilla lisälähetin. ??? ???



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Kukaan saanu Linuxilla dataa pihalle? Serial-linja näyttää hyvin hiljaiselta, mitään ei liiku..

Joku tosin sanoi, että kahdesta kaapelista toinen ei toiminut? Pitääpä testata jollain Windows masiinalla onnistuuko sen paremmin.



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Pitääpä testata jollain Windows masiinalla onnistuuko sen paremmin.

Eipä sujunut yhtään sen paremmin Windowsilla:

Profilic PL-2303 ajuri versio: 3.4.67.325
Laitetta ei voi käynnistää (Koodi 10)


Sitten aloin tutkimaan ja löysin tälläistä:
[quote author=http://www.prolific.com.tw/us/showproduct.aspx?p_id=225&pcid=41]Warning Notice:
Please be warned that counterfeit (fake) PL-2303HX (Chip Rev A) USB to Serial Controller ICs using Prolific's trademark logo, brandname, and device drivers, were being sold in the China market. Counterfeit IC products show exactly the same outside chip markings but generally are of poor quality and causes Windows driver compatibility issues (Yellow Mark Error Code 10 in Device Manager). We issue this warning to all our customers and consumers to avoid confusion and false purchase.

Please be warned that selling counterfeit products are illegal and punishable by civil and criminal courts according to the trademark, copyright, and intellectual properties laws and regulations. Prolific will take proper and severe actions to cease and confiscate these counterfeit products. Prolific also prohibits the distribution of any PL-2303 drivers (including download links) without written permission from Prolific.

Prolific advices end-users to only purchase vendor branded cable products with company name contact information for service and support. Prolific does not sell cables with Prolific brand and packaging. In case you suspect a counterfeit chip inside, you may also contact Prolific to provide the vendor information.[/quote]


Onkohan Kiinan poijjaat pistäny feikkejä kaapeleita?! ???



[Unelmavävy]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Onkohan Kiinan poijjaat pistäny feikkejä kaapeleita?! ???

Mistä sun laite on ostettu?



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Mistä sun laite on ostettu?

Ihan verkkokauppa.comista.

Ilmeisesti noita counterfeit kaapeleita on liikkeellä aika lailla, varsinkin Aasian mailla. Tuon Wattnikinhan valmistaa Kiinalainen yritys, joten ei varmaan ole mahdottomuus että vähän "oiotaan" ja otetaan kaapeleita mistä halvimmalla saadaan . Eihän tuon softan mukana tullut edes kaapelille ajuria: installer kysäs, vaan että haluatko hakea sen netistä tms? Ja linkki minne jouduin tuon valittuani, ei ollut enää olemassa



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Eipä sujunut yhtään sen paremmin Windowsilla:

Profilic PL-2303 ajuri versio: 3.4.67.325
Laitetta ei voi käynnistää (Koodi 10)

Koeile löytyiskö ajuri täältä
http://www.sailwider-smartpower.com/document/download.htm

http://www.sailwider-smartpower.com/document/sailwider-one-way-normal.zip

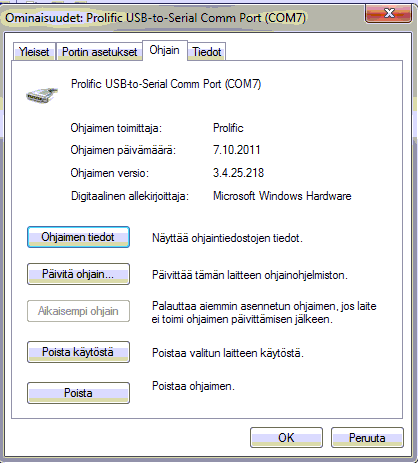

Mulla on käytössä oheisen kuvan mukainen ajuriversio



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Koeile löytyiskö ajuri täältä
http://www.sailwider-smartpower.com/document/download.htm

http://www.sailwider-smartpower.com/document/sailwider-one-way-normal.zip

Ton mä juurikin asensin.. Ei muista tarkasti mitä se kysäs tuosta kaapelin ajurista, mutta muistaakseni vaihtoehtona oli: hae netistä, asenna tiedostosta ja ajuri on jo. Valitsin tuon hae netistä ja se avas selaimeen ja kiinaksi tuli virheilmoitusta ettei sivua löydy (en katsonut urlia). Sitten päätin hakea Profilicin sivuilta tuon ajurin...

Mutta siis itselläni ei ole edes ajatuksissa käyttää tuota Windowsissa, joten tää oli vain testi että eipä näytä toimivan sielläkää. Linuxissa tuo kyllä tekee ttyUSB0:n, mutta dataa siellä ei liiku yhtää. Sen takia tässä on epäilys että kaapeli on kuraa.



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

No niin.. homma alkaa selkeytymään. Voidaan unohtaa siis kaapeliongelmat

Testailin ja pähkäilyjen jälkeen PL2303-HXA kaapelin tuki Windows 8:ssa on uusimmissa ajureissa jostain kumman syystä tiputettu pois. Otin jonkun vuosimallia 2008 ajurin ja lähti pelittämään Win 8:ssa.

Tämän jälkeen googlailua ja luulin että voisi toimia samalla tapaa kuin Current Cost: eli että sen kun lukee vaan serial linjaa, niin dataa tulee. Tosin tälle masiinalle pitää syöttää komentoja, että alkaa vastailemaan. Täältä löytyi vinkkejä.

Kokeilin kaverin skriptillä mutta ainakaa meikällä ei osu kohdilleen tuo wattien lukeminen datasta indexeistä 69 ja 70. Eli jotain pitää keksiä.. Olen huomannut merkitsevät indeksit, mutta miten muodostaa itse wattimäärä sen perusteella on viel hukassa? Löytyykö vinkkejä?

Tässä vastausta pythonista:

[
'S', '0', '1', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '2', '2', '2', '6', '\x00', '1',
'S', '0', '3', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '4', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '5', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '6', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '7', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '8', '\xff', '\xff', '\x00', '\x00', '2',
'S', '0', '9', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '0', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '1', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '2', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '3', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '4', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '5', '\xff', '\xff', '\x00', '\x00', '2',
'S', '1', '6', '\xff', '\xff', '\x00', '\x00', '2',
'\x14']

Jossa ilmeisemmin tuo 'S', '0', '2' alkuinen rivi on se oikea.. eli mitä luultavimmin indeksit 11, 12 ja 13 vaihtelevat ja tämmöisiä on tullut kun LCD näyttää about ~60W (joskus vähän alle.. harvoin yli):

'2', '2', '4'
'2', '2', '6'
'2', '2', '7'
'2', '2', '8'
'2', '2', '9'
'2', '2', ':'
'2', '2', ';'
'2', '2', '<'
'2', '2', '='

Joku hyvä bittinikkari varmaan keksii mulle ratkaisun? Pitää tosin ottaa lisää exampleja, mutta nyt ei pysty kun ei ole kotosalla viikonloppuna. Pitääpä yrittää laittaa vaikka huomenna arvauksia ns. oikeasta kulutuksesta ja tämän wattnikin antamaa dataa, kun laite käynnistyy timerilla (jos vaan pystyn).

Edit: Vai oliskohan tottakai sittenkin sama logiikka, mutta kun eri kohdasta, eli: ord(data[14]) * 256 + ord(data[13]) ?



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

No niin, nyt meikälläkin onnistuu tuo ottotehon mittaus Wattnikin avulla.

Jantille vaan seuraava kysymys: miten hanskaat power factorin? Harmikseni itse en edellisellä energiamittarilla ottanut PF-arvoja talteen, niin ajattelin kysästä että saako PF arvoja jostain dokumenteista? Onko sulla tämäntyyppinen käyrästö apuna mikä RAFUllaki?



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Jantille vaan seuraava kysymys: miten hanskaat power factorin?

En mitenkään. Pätötehoa nuo mun kummatkin mittarit mittaavat.
Olen säätänyt Wattnikin jännitettä niin että näyttää samaa kuin Cost Control.



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

En mitenkään. Pätötehoa nuo mun kummatkin mittarit mittaavat.
Olen säätänyt Wattnikin jännitettä niin että näyttää samaa kuin Cost Control.

Olenkohan nyt ymmärtänyt ihan väärin, mutta siis... Eikös tuo pätöteho ole just jännite x virta x tehokerroin (PF)? Eihän tuo Wattnik osaa mitata tehokerrointa vai osaako? Itsellä ainakin tuntuu että pienemmällä kuormalla näyttää Wattnik hiukkasen liikaa (esim. ~230W ja Wattnik näyttää ~270W). Sitten kun laite on ns. pois päältä, niin se näyttää mulla n. 60W kun edellinen energiamittari about 8W.



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Olenkohan nyt ymmärtänyt ihan väärin, mutta siis... Eikös tuo pätöteho ole just jännite x virta x tehokerroin (PF)? Eihän tuo Wattnik osaa mitata tehokerrointa vai osaako?

Wattnik ei mittaa tietääkseni tehokerrointa. Epäilen että siinä on joku vakiotehokerroin.

Pieniä antotehoja esim. ILPin seisonta-aika ei tuo minun Wattnik rekistöröi ollenkaan = 0W vaikka Cost Control rekisteröi 5W tehoa.

Wattnikia ei pidä käyttää alle 20 W tehojen mittaamiseen.



[Unelmavävy]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Eiköhän ne mittaa näennäistehoa tuo kaikki?



[RAFU]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Koska timbba mainitsi PF mittaukseni Hitachi 18SX8 ILPillä voisin valaista PF asiaa koko talon EM23-DIN kulutuksilla, koska se on ollut käytössä jo vähän yli 2 vuotta.

40172,1 kWh
5682,9 kvarh

näistä saadaan laskemalla PF = 0,876 =40172,1/(40172,1+5682,9)

Koska 2 kpl ILP ovat suurimmat reaktiivisen tehon aiheuttajat, on em. luku lähellä ILPien keskimääräistä PF lukua.



[janti]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Eiköhän ne mittaa näennäistehoa tuo kaikki?

Voivat todellisuudessa mitatakin, mutta eivät rekistöröi tai näytä sitä.

Epäilen että useimmissa on vakiotehokerroin käytössä
http://koti.kapsi.fi/jahonen/Electronics/PowerQuality/

Osa mittareista mittaa ilmeisesti tehokerrointakin.
http://www.hiit.fi/files/admin/publications/Technical_Reports/hiit-tr-2009-1.pdf

Isovanhemmilla ILPin mittari (UPM DEM1379) näyttää ILP ollessa seis noin 40-50W tehoja vaikka oikeasti ILP kuluttaa tuolloin 15-16 W. Tehokerroin taisi olla 0,8 kieppeillä.
Tuo mittari on kyllä taarattu mulla näyttämään samoja kulutuslukemia kuin Cost Control.

Mittaritesteistä aiempaa juttua
http://lampopumput.info/foorumi/index.php?topic=9153.0

Viimisimmät omat testini
http://lampopumput.info/foorumi/index.php?topic=15371.0



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

Miksikäs noita virtapiuhan liittimiä sanotaan ja onko tietoa mitä kokoa tuo on? Pitäis jostain löytää usb-piuha siihen tököttimeen, jotta sais virran vieressä olevalta tietokoneelta.. Syö nimittäin paristot viikossa kun ottaa tuolta dataa tiuhaan..

Olisko tää oikea?
http://www.ebay.com/itm/USB-2-0-Male-A-To-DC-5-5mm-x-2-1mm-Plug-DC-Power-Supply-Cord-Socket-Cable-/161258192598?pt=LH_DefaultDomain_0&hash=item258bbcbed6

Edit: Taitaa sittenkin olla vähän isompi: ei siis 5.5x2.1 vaan ehkä 5.5x2.5?
http://www.ebay.com/itm/USB-2-0-A-Type-Male-to-5-5-x-2-5mm-DC-5V-Power-Plug-Barrel-Connector-Cable-80cm-/380943602531?pt=US_USB_Cables_Hubs_Adapters&hash=item58b2021363



[timbba]

Vs: Wattnik RCS Energy Monitor - langaton sähkönkulutusmittari

pjr jo aiheesta kyseli, mutta keskustelua ei syntynyt..

Onko jollain tietoa toimiiko tää Wattnik Tellstick Netin kanssa? Alkoi kiehtoa tollanen, mutta ei ole aavistustakaa miten nämä 3rd party laitteet saadaan toimimaan / toimisi Telldus Livessä? @Ismo67 on varmaan mestari näiden kanssa, joten toivottavasti huomaa tämän viestin tai sitten pitää lähettää yv:tä jälkeenpäin..
