Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?
- Viestiketjun aloittaja vayne
- Aloituspäivämäärä
Vs: Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?
No niin tulos oli positiivinen eli noin 720 vastuksella tulee lähelle ajattelemaani vastuksen tehoa.
Eli voisimme kuvitella vastuksen lämpöohjauksen olevan pielessä ?? Mikä sitä nyt ohjaakaan eli olisko tuo CN2 "outroom tem" anturi seuraava vastus testi ?
Jos ei muuten, niin vissiin päävirroista lainaamalla sulakkeen läpi saadaan vastus hereille jatkuvasti ? Vai miten tuon kanssa tekisi, ehkä modauksia ?

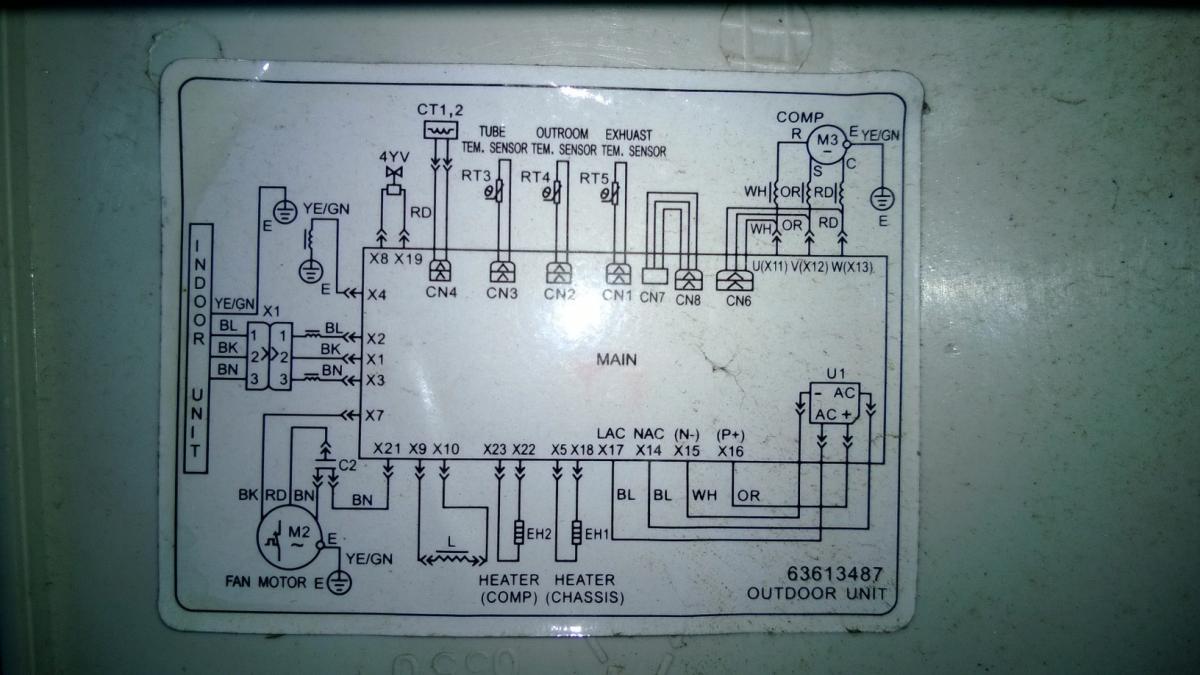

Ohessa kuvat kytkiksestä.
Edit:
Ulkolämpöanturi näytti noin +1 kelissä 12.x kilo ohmia ja kun sitä vähän puhalteli lämpimällä niin tippui nopeasti 11 puolelle. Anturin letkussa oli 15 k merkintä (näkyy kuvassakin tuo).
No niin tulos oli positiivinen eli noin 720 vastuksella tulee lähelle ajattelemaani vastuksen tehoa.
Eli voisimme kuvitella vastuksen lämpöohjauksen olevan pielessä ?? Mikä sitä nyt ohjaakaan eli olisko tuo CN2 "outroom tem" anturi seuraava vastus testi ?
Jos ei muuten, niin vissiin päävirroista lainaamalla sulakkeen läpi saadaan vastus hereille jatkuvasti ? Vai miten tuon kanssa tekisi, ehkä modauksia ?
Ohessa kuvat kytkiksestä.
Edit:
Ulkolämpöanturi näytti noin +1 kelissä 12.x kilo ohmia ja kun sitä vähän puhalteli lämpimällä niin tippui nopeasti 11 puolelle. Anturin letkussa oli 15 k merkintä (näkyy kuvassakin tuo).
Liitetiedostot
Vs: Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?

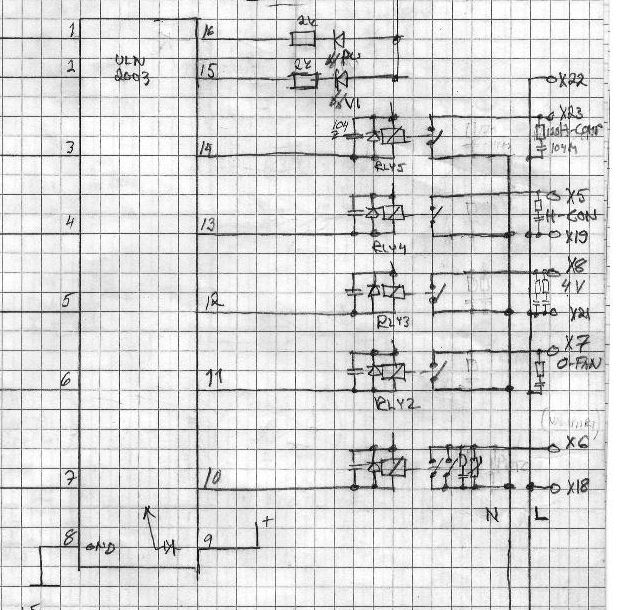

Alla piirros GWHD12B2NK3AD releohjauksista piirikortilla jos siitä olisi apua. Releiden kärkien ulosotot näyttäisivät olevan samat. Vaihe L on otettu eri liittimistä.

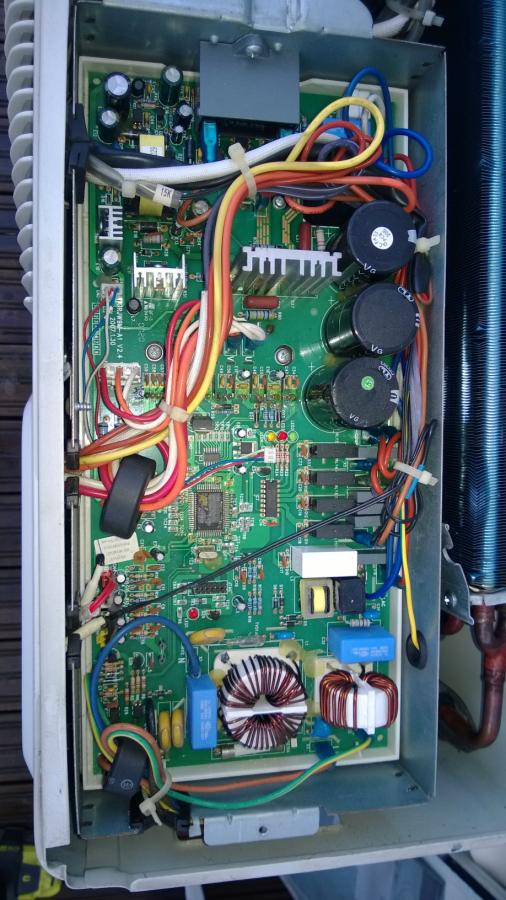

Mustat releet näkyvät isojen konkkien alapuolella ja mikropiiri niiden vasemmalla puolella.
Alla piirros GWHD12B2NK3AD releohjauksista piirikortilla jos siitä olisi apua. Releiden kärkien ulosotot näyttäisivät olevan samat. Vaihe L on otettu eri liittimistä.
Mustat releet näkyvät isojen konkkien alapuolella ja mikropiiri niiden vasemmalla puolella.
Liitetiedostot
Vs: Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?
Ei vissiin ihan samat, kun mulla X5-X18 on pohjan vastus.
Mitä mieltä tuosta ulkolämpötilan arvosta 12 kilo-ohmia ? Otin meinaan sisäyksikön sisäilma-anturin ja se näytti ulkona 44 kilo-ohmin arvoja (tunnin tasaantumisen jälkeen). Anturin kun lämmitti sormien välissä lähes ruumiinlämpöön, niin tuli vasta tuo sama 12 kiloa tauluun ?
Molemmissa antureissa lukee tuo 15K ja ovat samalla liittimellä ja parijohdolla.
Ei vissiin ihan samat, kun mulla X5-X18 on pohjan vastus.
Mitä mieltä tuosta ulkolämpötilan arvosta 12 kilo-ohmia ? Otin meinaan sisäyksikön sisäilma-anturin ja se näytti ulkona 44 kilo-ohmin arvoja (tunnin tasaantumisen jälkeen). Anturin kun lämmitti sormien välissä lähes ruumiinlämpöön, niin tuli vasta tuo sama 12 kiloa tauluun ?
Molemmissa antureissa lukee tuo 15K ja ovat samalla liittimellä ja parijohdolla.
Vs: Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?
Eli tuo anturi on rikki, kun näyttää sen 12 eikä 42 mitä pitäisi nollan tuntumassa näyttää. Varmaan sama ntc anturi kuin sisäyksikössä, johon mulla on jo varaosa. Saako noita johtoja jatkaa ihan tosta vaan, jos vaihdan lyhyen sisäyksikön anturin tohon ?
Eli tuo anturi on rikki, kun näyttää sen 12 eikä 42 mitä pitäisi nollan tuntumassa näyttää. Varmaan sama ntc anturi kuin sisäyksikössä, johon mulla on jo varaosa. Saako noita johtoja jatkaa ihan tosta vaan, jos vaihdan lyhyen sisäyksikön anturin tohon ?
Vs: Pohjalevyn lämmistysvastuksen mittaus/vian paikannus ?
Laitetaan nyt tänne lopputuloskin, mittausten perusteella kaapeli oli ehjä ja myös lämpöanturi. Eli kaapelin ohjaus piirikortilta rikki. Laitoin sitten kaapelin suoraan virtaan ja väliin kytkimen, jotta saa pois päältä syksyllä/keväällä ja nyt toimii kaapeli taas tarvittaessa.
Laitetaan nyt tänne lopputuloskin, mittausten perusteella kaapeli oli ehjä ja myös lämpöanturi. Eli kaapelin ohjaus piirikortilta rikki. Laitoin sitten kaapelin suoraan virtaan ja väliin kytkimen, jotta saa pois päältä syksyllä/keväällä ja nyt toimii kaapeli taas tarvittaessa.
