MLP kytkentä isoon varaajaan

[kotte]

Päätelmäni mukaan tämä johtuisi siitä, että pumppujen syöttö ei ole yhteiseen pisteeseen, vaan ne taistelevat lähinnä oman kiertopiirinsä vastusta vastaan.

Moinen ilman muuta helpottaa tilannetta (siis omat erilliset kiertopiirit), mutta parasta on yleensä silti miettiä juurta jaksain kukin tapaus ja erityisesti kaikki erikoistilanteet, joissa venttiilien asetukset ja vastaavat voivat aiheuttaa normaalikäytön paine-erojen kääntymisen vastakkaiseksi. Ainakin sellaiset ovat hankalia kytkentöjä, joissa lämpimämmän kiertopiirin paluusta on tarkoitus sekoittaa lähtevää vettä matalamman lämpötilan kiertoon.



[Euroshopperi]

Tämä jäi kummittelemaan mieleen ja yritin opiskella aiheesta "rinnankytketyt kiertopumput" lisää. Kehitin hypoteesin, jonka mukaan rinnakkain olevissa shuntatuissa lattialämmityspiireissä ei olisi isoa riskiä epäonnistua pumppujen yhteensovittamiesessa. Päätelmäni mukaan tämä johtuisi siitä, että pumppujen syöttö ei ole yhteiseen pisteeseen, vaan ne taistelevat lähinnä oman kiertopiirinsä vastusta vastaan. Eivät siis niinkään toisiaan vastaan. Onkohan tämä asian kannalta oleellista, vai olenko hakoteillä?

Mä käytin piirtämiseen mun viimeisintä Autocadiä ja sain vähän laitettua tuohon omasta systeemistä ajatelmaa. Joku osaa käyttää ehkä kehittyneempiä ohjelmia ja piirtää puhtaaksi.

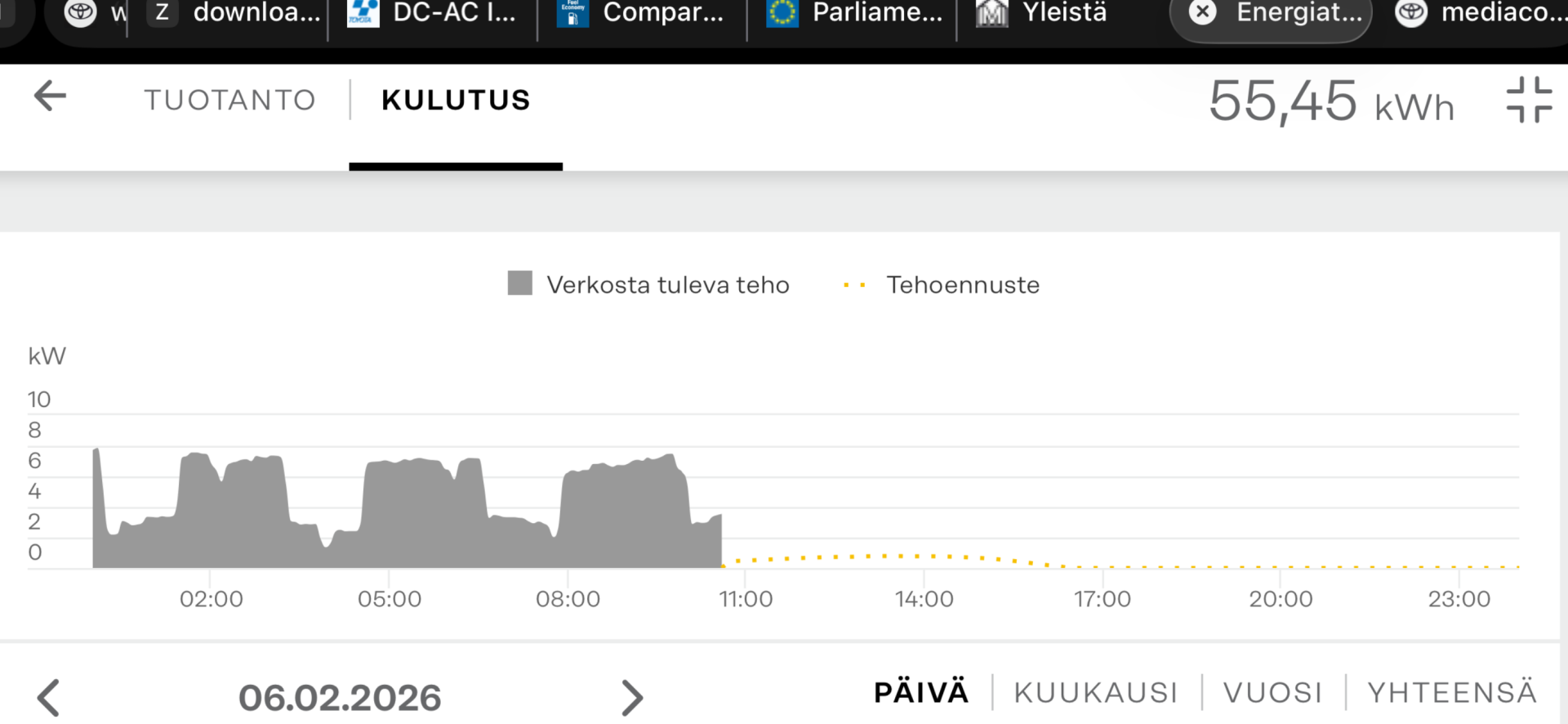

Nyt kun on ollut hyytävän kylmää jo pidemmän aikaa, niin alkaa käyntiä olemaan jo 2 tunnin pätkiä ja kaivoilta tulo näyttää tasan 0,0 astetta käynnin lopussa. En tiedä mistään takaiskuista ja niiden tarpeellisuudesta, mutta en usko tarpeita omalla kohdalla olevan. Tuollaiset käyntijaksot ei vain tule, jos meno/paluut ei tule balanssiin edes jotenkuten. Varaajan pitäisi tosin olla tuolla äärimmäisenä vasemmalla LÄ1:tä ja tosiaan vain 1 putki suoraan varaajan katolla ja paluuputki keskellä alaosan pohjaa. No tuossa lähtötilanne ja tässä käyntiä nyt kompuran 3,9 kW teholla. Ja tuo pro tason Autocad piirros lisänä karsittuna kaikki epäoleellinen.

Edit: Nyt kun tarkemmin mietin, niin eihän tämä systeemi käsittääkseni käy ollenkaan esim invertterille, jonka kiertopumppu jatkuvasti käydessään sekoittaa koko systeemin. Mulla pistää tuon varaajan ladatessa aina ihan kunnolla sekaisin ja kierto pysäytetään kokonaan 1-2 tunnin ajaksi tauosta riippuen. En ainakaan näe, että olisi invertterin kokoaikaisella pakkokierrolla järkeä koko varaajan lämpöjä puskuroida ja leikkiä hystereesillä ylös/alas, joka on/off koneella on ihan hyvä juttu.



[kallek]

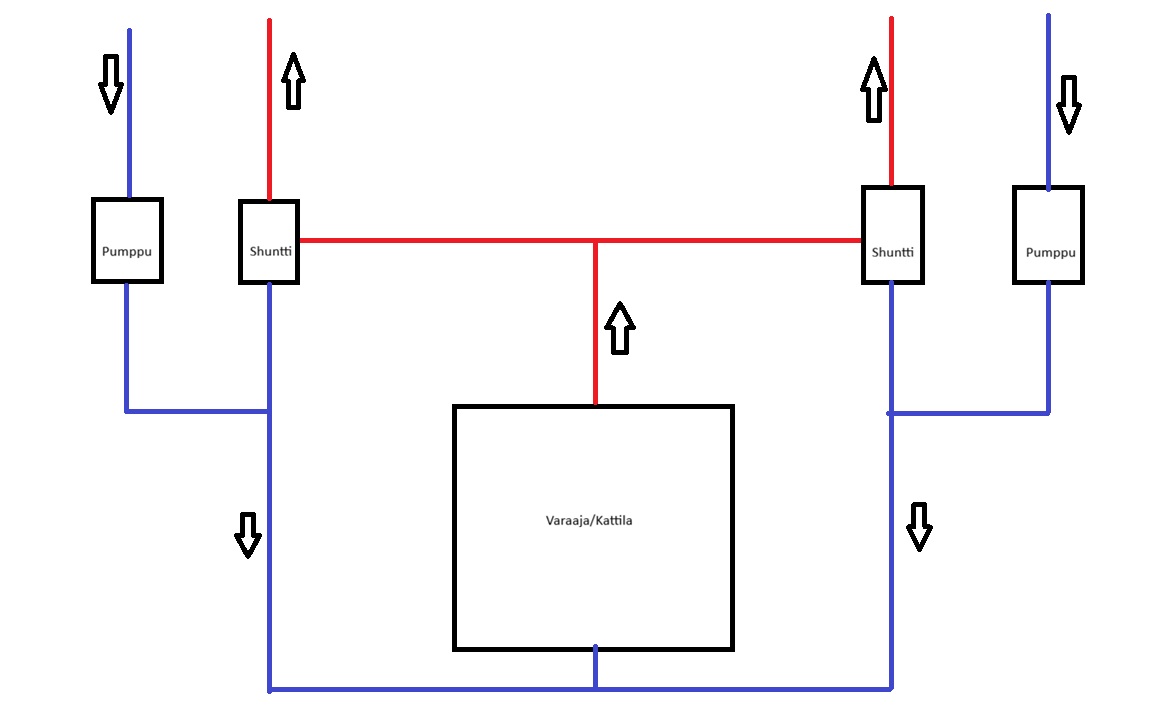

Täällä kun ollut hyvää tietoa takaiskuventtiileistä shunttikierrossa niin tässä oma systeemi jota kesällä pitää muuttaa koska ajattelin laittaa varaajan ja kytkeä noi kattilasta pois. Lisäksi kattilassa yksi vakioshuntti ja ehkä pitää lisätä yksi lisää koska talossa 3 kerrosta jossa jokaisessa omat tarpeet sekä ulkona autotalli kanaalilla samassa kierossa. Itse ajattelin että takaiskut tulisivat tuohon kattilan/varaajan lähtevään putkeen t-haaran molemmille puolille. Mietin että jos on pumpun vieressä niin voiko olla mahdollista että kiertää toisen kierron ollessa sammuksissa esim shunttien välillä. Tuohon voisi lisätä tarvittaessa lisää venttiileitä rinnalle samalla systeemillä



[Arisoft]

Itse ajattelin että takaiskut tulisivat tuohon kattilan/varaajan lähtevään putkeen t-haaran molemmille puolille. Mietin että jos on pumpun vieressä niin voiko olla mahdollista että kiertää toisen kierron ollessa sammuksissa esim shunttien välillä.

Siihen asennettuna kuuma tosiaan voi virrata vain haluttuun suuntaan. Kun molemmissa on takaiskut niin vesi ei koskaan pääse kiertämään väärään suuntaan vaikka jonkin pumpun sammuttaisi.



[kotte]

Tuohon voisi lisätä tarvittaessa lisää venttiileitä rinnalle samalla systeemillä

Jos jompaakumpaa linjaa kuristetaan voimakkaasti (radiaattoriventtilit tai lattiakierrot suljetaan melkein kiinni), voi tuossa tosiaan syntyä vastakkaissuuntaisia ja toisenkin haaran sekoittavia tilanteita. Vesi voi kiertää osittain auki olevan karan ohitse väärään suuntaan. Takaiskujen lisääminen shunttien lämpimään menohaaraan estäisi tuon. Ei nyt suoralta kädeltä tulee muita ongelmamahdollisuuksia mieleen.
