Oumanilta uusi säädin EH-800

T

tjani

Aktiivinen jäsen
mikkovee sanoi:
Vs: Oumanilta uusi säädin EH-800

Löytyykös täältä [sisäpiirin] tietoa 800B:n USB-liitännästä? Piuhan kun laittaa kiinni niin enumeroituu sarjaporttina, Kun lyö kysymysmerkin ja entterin tulee esiin tällainen valikko:
Koodi:
--- Miniterm on /dev/ttyACM0  9600,8,N,1 ---
--- Quit: Ctrl+] | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
---------------------------------------------
?
    List all commands.
FORMAT
    Format hard drive.
DELETE [FILENAME]
    Delete file.
DOWNLOAD [filename]
    Download file from PC to EH-800.
    Used protocol is XModem with CRC
UPLOAD [filename]
    Upload file from EH-800 to PC.
    Used protocol is XModem with CRC
KEYECHO
    Echo key presses to USB bus.
LIST
    Print names of exist files.
MEASUREMENTS
    Print measurements.
OSINFO
    Print version of operation system.
DEVINFO
    Print information about devices.
RENAME [oldname] [newname]
    Rename file. Oldname to newname.
TYPE [filename]
    Print contents of file.
TIME
    Print date and time.
SET CLOCK [HH] [MM] [SS]
    Set new clock time.
SET DATE [YYYY] [MM] [DD]
    Set new date.
SET DAY [Day Number, 0=Monday...6=Sunday]
    Set new day of week.
FIRMWARE
    Update firmware version.
PTESTER [test number]
    Do tests with production tester.
---------------------------------------------

Komento MEASUREMENTS tulostaa seuraavaa:

Koodi:
25.7 C
0.0 C
0.0 C
1.2 C
0.0 C
0.0 C
26.9 C
0.0 C
36.1 C
7.5 C
7.5 C
0.0 C
0.0 C
0.0 C
0.0 %
0.0 %
0.0 C
0.0 C
32.4 C
15.0 C
0.0 C
0.0 C
0.0 C
0.0 C
0.0 %
0.0 %
35.4 C
0.0 dig

Olisi mielenkiintoista tietää mitä mikäkin noista tarkoittaa.
Klikkaa laajentaaksesi..
Vanhan langan nosto.
Onko kukaan perehtynyt kuinka tuon sarjaportin/usb kautta pystyy ohjaamaan laitetta?
Modeemi ilmeisesti juttelee sen kautta ja ainakin kaikki mitä tekstiviestillä pystyy tekemään niin luulisi onnistuvan tuon kautta.
Nuo mittausarvot sain jo pyöriteltyä Home Assistanttiin ja Grafanaan.

Jargeri

Jargeri

Tulokas
tjani sanoi:
Vanhan langan nosto.
Onko kukaan perehtynyt kuinka tuon sarjaportin/usb kautta pystyy ohjaamaan laitetta?
Modeemi ilmeisesti juttelee sen kautta ja ainakin kaikki mitä tekstiviestillä pystyy tekemään niin luulisi onnistuvan tuon kautta.
Nuo mittausarvot sain jo pyöriteltyä Home Assistanttiin ja Grafanaan.
Klikkaa laajentaaksesi..
Hei,

Miten olet toteuttanut tämän luennan?

K

kallek

Aktiivinen jäsen
tjani sanoi:
Vanhan langan nosto.
Onko kukaan perehtynyt kuinka tuon sarjaportin/usb kautta pystyy ohjaamaan laitetta?
Modeemi ilmeisesti juttelee sen kautta ja ainakin kaikki mitä tekstiviestillä pystyy tekemään niin luulisi onnistuvan tuon kautta.
Nuo mittausarvot sain jo pyöriteltyä Home Assistanttiin ja Grafanaan.
Klikkaa laajentaaksesi..
Sulla ei varmaan ole ethernet versiota?
Sitähän saa ilmeisesti ohjattua HA:n kautta samalla tavalla kuin nettisivun kautta

K

kallek

Aktiivinen jäsen
tjani sanoi:
Ei ole ethernet malli.
Vähän toria seurannut jospa vaihtaisin sellaiseen.
Klikkaa laajentaaksesi..
Niitä kyllä tulee sinne aika useasti myyntiin, seuraa hetken että saa sopivaan hintaan ja toimii nopeasti. Itsellä 2kpl torista käytettynä, molemmissa oli sisäkompensointiyksiköt mukana. Tuossa sekin hyvä että saa suoraan ladattua logitiedoston jossa lämpötilat ja venttiilin asennot tekstitiedostona

I

iqo

Vakionaama
Meinasi eilen illalla tulla hieman sydämentykytyksiä Oumanin säätimen kanssa. Sähköt meni hetkeksi poikki, mutta taisi räpsähdellä jokusen kerran ennen katkeamistaan. EH-800 ei ilmeisesti tykännyt siitä, että virta katkaistiinn juuri käynnistymisen hetkellä kun se varmaan lukee muististaan jotain. Muisti ilmeisesti jotenkin pyyhkiytyi tyhjäksi. Laite kyllä toimi osittain, mutta kovasti takkuillen. Esim. vasemman reunan valikon kuvakkeet näyttivät kaikki "??". Hetken ihmettelin ja kokeilin resetointia ja virrattomuutta, mutta ei auttanut. Onneksi oli jemmassa vanhalla läppärillä Oumanilta aikanaan saatu tiedonsiirto-ohjelma ja tarvittavat tiedostot. Muistin formatointi ja tiedostojen palauttaminen ohjeiden mukaisesti onneksi auttoi, ja säädin lähti pelaamaan normaalisti. Asetukset tietysti olivat nollautuneet. Operaatio onnistui siis Win 10 -koneella, mutta varmuuden vuoksi asetin .exe-tiedoston yhteensopivuustilaan (Win 7).

Jos muilla tulee vastaavia ongelmia, niin kannattaa kysyä tuota päivitysohjelmaa Oumanin supportista.

I

iqo

Vakionaama
mekanics sanoi:
Saitko homman onnistumaan?
Klikkaa laajentaaksesi..
Ei tullut koskaan kokeiltua tuota EXU:n värkkäämistä itse, kun kohdalle osui halvalla ihan Oumanin tekele. Se on tuolla naksutellut teknisessä tilassa jo vuosikaudet. Sillä silmällä olen kyllä katsellut sitä piirilevyä, että niillä pohdinnoilla joita linkin takaa löytyy, homman saisi luultavasti ihan hyvin toimimaan. En näe kovin isoa riskiä ainakaan kokeilla, tuskin se säädin kovin herkästi kärähtää jos yhtään oikeansuuntaisia kytkentöjä tekee.

mekanics

mekanics

Satunnainen lämmittelijä
iqo sanoi:
Ei tullut koskaan kokeiltua tuota EXU:n värkkäämistä itse, kun kohdalle osui halvalla ihan Oumanin tekele. Se on tuolla naksutellut teknisessä tilassa jo vuosikaudet. Sillä silmällä olen kyllä katsellut sitä piirilevyä, että niillä pohdinnoilla joita linkin takaa löytyy, homman saisi luultavasti ihan hyvin toimimaan. En näe kovin isoa riskiä ainakaan kokeilla, tuskin se säädin kovin herkästi kärähtää jos yhtään oikeansuuntaisia kytkentöjä tekee.
Klikkaa laajentaaksesi..
OK, kiitti, pitääpä hiukan tutkiskella tarkemmin. Tarve olisi oikeastaan vain toisen piirin shuntinohjaukselle, joten tuosta esitetystä piuhoituksesta https://www.maalampofoorumi.fi/index.php?topic=6018.msg74202#msg74202

Oranssi = +24VDC OUT
Oranssiraita = +0 VDC

Vihreä = 0-10V OUT
Vihreävalkoinen = Säätimen mittaus 6? (ei testattu)

Sininen = Säätimen mittaus 5 (Esim. NTC10 , kytke toinen karva +0VDC!)
Siniraita = Rele OUT (Open collector eli 0V kun rele vetää, kelluu kun ei vedä)

Ruskea ja ruskearaita = RJ-232? (GSM yksikölle ilmeisesti)
Klikkaa laajentaaksesi..

... tarvisin vain +24V (oranssi), nollan (oranssiraita), 0-10V jänniteviestin (vihreä) ja joka pitäisi käsittääkseni pärjätä sellaisenaanaan ilman liitäntäelektroniikkaa ohjaamaan tuota EXP-sarjassa mukana tulevaa Belimon 3W shunttimoottoria. Meneekö se muuten tuolla EH-800:sta tulevalla 24 volttisella, vai vaatiiko sen ulkoisen jännitesyötön, joka EXUssa näyttää olevan?

Kumpaako noista mittauksista pitäisi käyttää menovesianturin kanssa? Vai onko väliä?

Tuota RS-232:sta en tarvi.



K

kallek

Aktiivinen jäsen
mekanics sanoi:
OK, kiitti, pitääpä hiukan tutkiskella tarkemmin. Tarve olisi oikeastaan vain toisen piirin shuntinohjaukselle, joten tuosta esitetystä piuhoituksesta https://www.maalampofoorumi.fi/index.php?topic=6018.msg74202#msg74202



... tarvisin vain +24V (oranssi), nollan (oranssiraita), 0-10V jänniteviestin (vihreä) ja joka pitäisi käsittääkseni pärjätä sellaisenaanaan ilman liitäntäelektroniikkaa ohjaamaan tuota EXP-sarjassa mukana tulevaa Belimon 3W shunttimoottoria. Meneekö se muuten tuolla EH-800:sta tulevalla 24 volttisella, vai vaatiiko sen ulkoisen jännitesyötön, joka EXUssa näyttää olevan?

Kumpaako noista mittauksista pitäisi käyttää menovesianturin kanssa? Vai onko väliä?

Tuota RS-232:sta en tarvi.

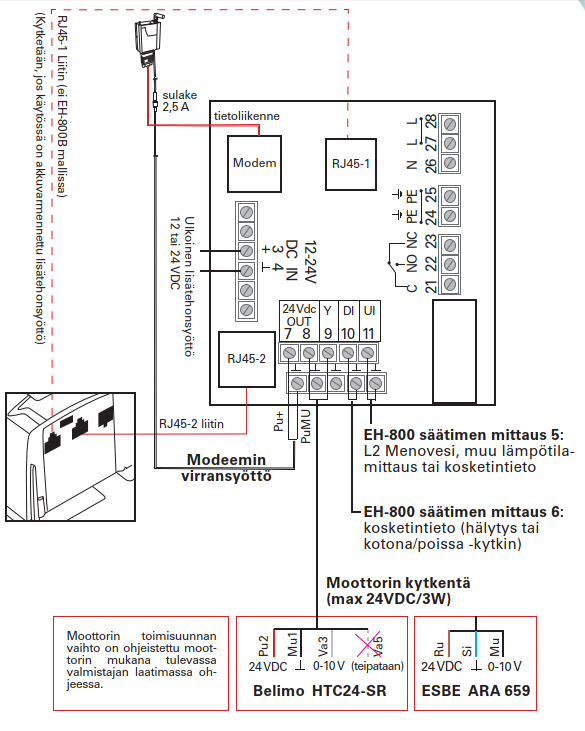

katso liitettä 104303
Klikkaa laajentaaksesi..
Ilman ulkoista virtalähdettä on vakiona eli EH-800 virroilla menee

T

Ton1A

Vakionaama
Aika hieno! Mulla on vastaavankaltainen viritys vanhassa EH-203 säätimessä, myöskin RS-232 portissa. Perustuu tähän: https://github.com/alatalo/ouman-collector

Tarttis katsoa jos Torista tms. löytyisi käytetty EH-800 sopuhintaan, tuossa vanhassa alkaa näyttö pätkiä pahasti. Muutenkin voisi siirtyä lähemmäs nykyaikaa.

M

mikkovee

Jäsen
Kiitos! Mun oli oikeastaan tarkoitus tehdä suoraan influxiin työntävä hommeli, mutta sattui osumaan tuo kirjasto vastaan niin tulikin HomeAssistant -integraatio. No lopputulos sama, mutta lopulliseen syteemiin jäi tarpeetonta kompleksisuutta eli hajoavia virityksiä 😅

I

iqo

Vakionaama
On muuten ihan käsittömättömissä hinnoissa nämä Oumanin tekeleet nykyään. Olen ihmetellyt jo korona-ajoista asti, meneekö näitä oikeasti vielä uutena kaupaksi, kun hinnat lähentelee jo tuhatta euroa! Käytettyjen hinnat kivunneet vastaavasti.

K

kallek

Aktiivinen jäsen
iqo sanoi:
On muuten ihan käsittömättömissä hinnoissa nämä Oumanin tekeleet nykyään. Olen ihmetellyt jo korona-ajoista asti, meneekö näitä oikeasti vielä uutena kaupaksi, kun hinnat lähentelee jo tuhatta euroa! Käytettyjen hinnat kivunneet vastaavasti.
Klikkaa laajentaaksesi..
Voi olla että menekkiä on Suomen ulkopuolella. Nimittäin pohjoismaiden ulkopuolella tällaiset laitteet ovat luksusta vaikka täällä olleet arkipäivää vuosikymmeniä

A

Arisoft

Hyperaktiivi
iqo sanoi:
On muuten ihan käsittömättömissä hinnoissa nämä Oumanin tekeleet nykyään. Olen ihmetellyt jo korona-ajoista asti, meneekö näitä oikeasti vielä uutena kaupaksi, kun hinnat lähentelee jo tuhatta euroa! Käytettyjen hinnat kivunneet vastaavasti.
Klikkaa laajentaaksesi..

Hinta on kova koska menee kaupaksi sillä hintaa.

Itsellä ei ole koskaan ollut Oumannia mutta Danfossin vastaava. Se on jäänyt pois käytöstä, kun rakensin tilalle Shelly UNI Plussasta säätimen muutaman kympin investoinnilla, jota saan siihen oman hallinnan. Vanhasta jäi jäljelle aktuaattori, joka oli Danfossissa ihan erillinen komponentti. Sellaisia jos jostain saisi valmiina niin olisi helppo DIY projekti muillekin.



Näitä samoja on näkynyt muidenkin valmistajien tuotteissa. 24VAC versiona helppo ohjata.

I

iqo

Vakionaama
Arisoft sanoi:
rakensin tilalle Shelly UNI Plussasta säätimen
Klikkaa laajentaaksesi..
Haluatko avata tarkemmin, millaiseen ratkaisuun päädyit? Ilmeisesti joku PID-säätö ohjelmoituna tuohon kontrolleriin ja integraatio kotiautomaatioon?

Itse olen arkaillut näiden lämmityksen kannalta kriittisten komponenttien kanssa kikkailua ja omia virityksiä, kun seuraukset on fataalit jos shuntti meneekin jostain syystä itsekseen kiinni eikä ole itse valvomassa systeemiä paikan päällä. Siksi ainakin vielä EH-800 ohjaa shunttia. Mutta jos tuosta joku maksaisi vaikkapa 500e, niin houkutus olisi kova ottaa rahat ja antaa tulevaisuudessa MLP:n säädellä shunttia/shuntteja.

T

Ton1A

Vakionaama
Myöskin Ouman EH-200 -sarjassa toimilaite on ihan erillinen. Mullakin on kaksi 24V Belimoa shuntteja kääntämässä.

A

Arisoft

Hyperaktiivi
iqo sanoi:
Haluatko avata tarkemmin, millaiseen ratkaisuun päädyit? Ilmeisesti joku PID-säätö ohjelmoituna tuohon kontrolleriin ja integraatio kotiautomaatioon?
Klikkaa laajentaaksesi..

Ihan samanlaiseen ratkaisuun päädyin kuin se alkuperäinen Danfoss, joka toimii 24 VAC muuntajalla.

UNI plussaan saa kiinni suoraan tuollaisen 24 VAC aktuaattorin, koska siinä on kaksi puolijohderelettä lähtöionä. Lisäksi siihen saa jopa 5 lämpötila-anturia. Tässä tapauksessa riittää yksi ulkolämpötila-anturi ja yksi lähtevän veden lämpötila-anturi.

Puolijohdereleet toimivat sellaisenaan aktuaattorin ohjaukseen. Virta on pieni ja niissä on transienttisuojaus, joten ne kestävät tuossa käytössä ilman muutoksia. Aktuaattorin kääntymisaika on minulla 140 sekuntia, joten UNI pystyy ajoittamaan sen liikettä riittävällä tarkkuudella. Se pystyy murto-osa sekunnin pulsseihin.

Yksi syy omaan säätimeen oli myös se, että halusin reagointia nopeammaksi. Nyt se pystyy kompensoimaan VILPin sulatusvesipulssin, koska se saa ennakkotiedon milloin sulatus alkaa, niin se ehtii kääntää lämmön päälle vaikka shuntti olisi täysin kiinni.

Ohjaus on PID-variantti, jonka siihen virittelin. Poiketen ihan normaalista PID-säätimestä, tässähän ohjaus on auki/kiinni tyyppistä niin muokkasin algoritmia sellaiseen sopivaksi. Suurin haaste on siinä, että lämpötilan asettuminen muutoksen jälkeen kestää vähintään minuutin, mutta nopeisiin muutoksiin pitää reagoida heti tuon sulatusveden vuoksi.

Viimeksi muokattu:
  • Tykkää
Reactions: iqo
T

tet

Hyperaktiivi
Arisoft sanoi:
Hinta on kova koska menee kaupaksi sillä hintaa.

Itsellä ei ole koskaan ollut Oumannia mutta Danfossin vastaava. Se on jäänyt pois käytöstä, kun rakensin tilalle Shelly UNI Plussasta säätimen muutaman kympin investoinnilla, jota saan siihen oman hallinnan. Vanhasta jäi jäljelle aktuaattori, joka oli Danfossissa ihan erillinen komponentti. Sellaisia jos jostain saisi valmiina niin olisi helppo DIY projekti muillekin.

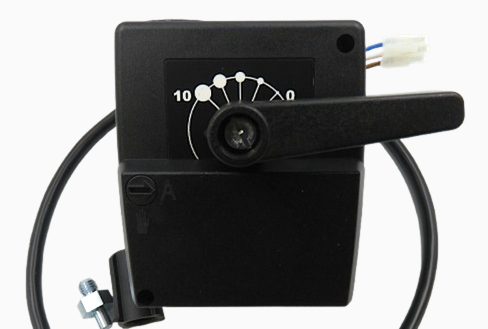

katso liitettä 112858

Näitä samoja on näkynyt muidenkin valmistajien tuotteissa. 24VAC versiona helppo ohjata.
Klikkaa laajentaaksesi..

Ainakin Belimona noita samoja on myyty. Ja kyllä noita ainakin aikanaan sai ihan erillisinä, ei tarvinnut mitään säädintä ostaa kylkiäisiksi.

A

Arisoft

Hyperaktiivi
tet sanoi:
Ainakin Belimona noita samoja on myyty. Ja kyllä noita ainakin aikanaan sai ihan erillisinä, ei tarvinnut mitään säädintä ostaa kylkiäisiksi.
Klikkaa laajentaaksesi..

Totta, tuolla merkillä on noita säätimiä saatavana. Kunhan löytyy oikeanlaiset sovittimet kiinnitykseen. Säädin on systeemin kallein osa. Sen hinta lienee jotain 200 euron luokkkaa ellei sitä onnistuisi Kiinasta tilaamaan.

Shellyllä tehty säädin on siitä hyvä että sen saa tekemään lähes mitä tahansa. Ohjelmakoodia mahtuu paljon enemmän kuin mitä talon lämmitykseen tarvitsee ja integraatiota voi tehdä ihan miten päin vain haluaa.

J

Joksa

Aktiivinen jäsen
Hakusessa olisi zigbeellä ohjattava 24VAC puolijohderele, onko kellään havaintoa valmiista vehkeestä. Voisi pistää tuon yli 30V sitten TM:n rakennusohjeen mukaan tehdyn säätimen jo eläkkeelle. Käyttöä kylläkin öljyllä lämmittäessä näin kalliin sähkön aikana.
