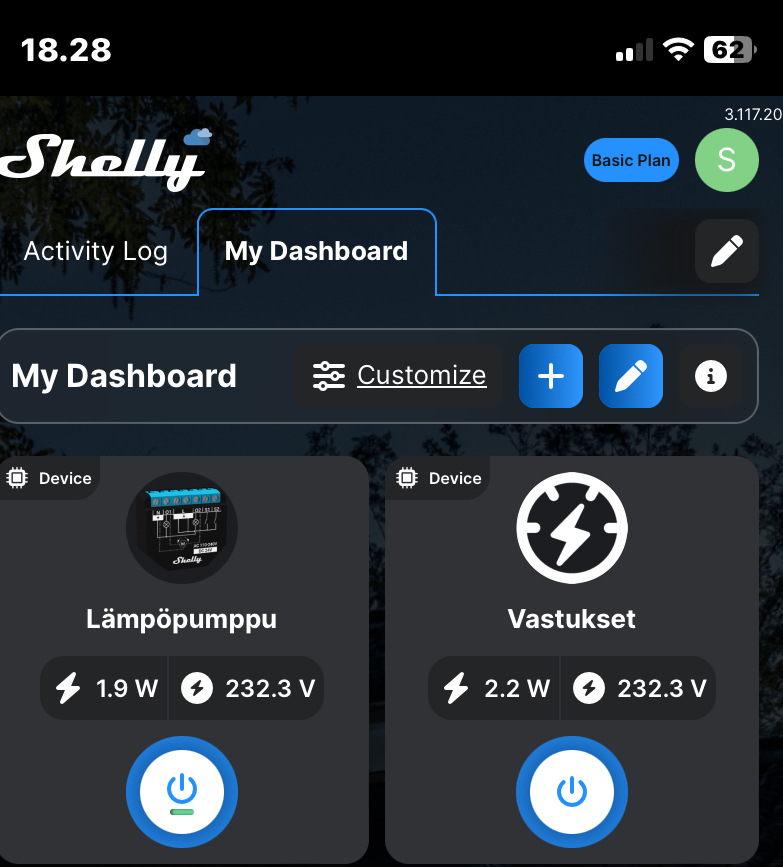

Wifi-shelly-rele ohjaamaan vanhahkoa boileria

[Arisoft]

Mutta hurjalta ylipäätään kuulostaa kytkeä kolmivaihejohdon yksi vaihe noin pieneen kojeeseen.

Sillä ei tässä asiassa ole mitään merkitystä, että johto on kytkennässä kolmivaihejohto, koska kaikkihan ne aina on.

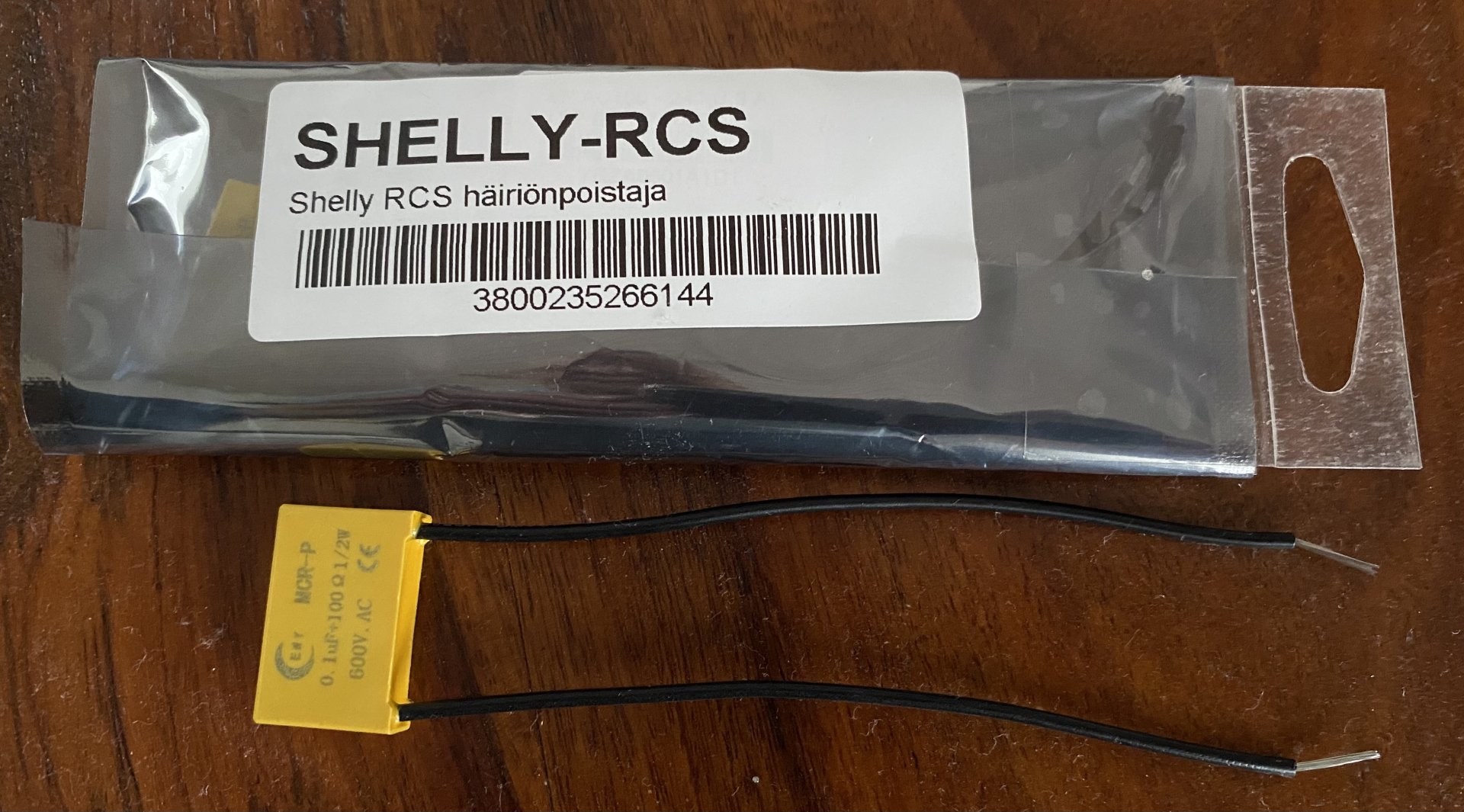

Siinä vaiheessa kun valokaari lyö läpi, siellä kulkee kyllä niin iso virta että myös 16A laukeaa. Netistä löytyy joitain kärähtäneitä shellyjä. Niissä näyttää kuori sulaneen jostain kohtaa. Osassa tapauksia on ajettu turhan isoa virtaa ja rele on kuumentunut.



[ihmemies]

Sillä ei tässä asiassa ole mitään merkitystä, että johto on kytkennässä kolmivaihejohto, koska kaikkihan ne aina on.

Näinhän se on. 240 VAC vaan tuntuu suurelta, kun on tottunut toimimaan sulautettujen kanssa jännitetasoilla 3,3 - 12 VDC



[-Teme-]

Tuli testattua että Shelly 0/1-10v dimmer PM gen3 saa ohjattua hienosti 0-10v inputilla olevaa SSR relettä. Tuollainen SSR rele tulee ohjaamaan yhtä LVV vastusta, jolloin saa siitä täysin joustavan 0-3kW olevan kuorman.



[markok]

Tuli testattua että Shelly 0/1-10v dimmer PM gen3 saa ohjattua hienosti 0-10v inputilla olevaa SSR relettä. Tuollainen SSR rele tulee ohjaamaan yhtä LVV vastusta, jolloin saa siitä täysin joustavan 0-3kW olevan kuorman.

Tämä on mielenkiintoinen tieto, sillä itse yritin tehdä vastaavaa gen1 versiolla enkä saanut sitä toimimaan. Onkohan tuossa tapahtunut joku muutos gen3 versioon? Nyt en tarkalleen muista mikä siinä oli ongelma, mutta yksi juttu oli ainakin se, että tuo toimi käänteisesti eli antoi +10V minimi asetuksella tai off asennossa. Tuon tosin pystyy ulkoisella automaatioilla kääntämään, joten ei iso ongelma. Antaako tuo Shelly itse ulos 0-10V eikä mitään ulkoisia virtalähteitä tarvita?

Edit. Nyt muistan sen ongelman. SSR ei antanut tasaista jännitettä ulos vaan esimerkiksi hehkulampulla testatessa valo välkkyi voimakkaasti palaen joitain sekunteja täydellä teholla, sitten hyvin himmeänä ja satunnainen vaihtelu jatkui ilman mitään logiikkaa. SSR oli Anly ASR-25CA.



[-Teme-]

@markok ovat aivan eri laitteita. Se plus 0-10v dimmer (vaalea kotelo) leikkaa 10v signaalia PWM mallilla.
Sinisessä kotelossa oleva 0/1-10v dimmer PM gen3 (järkyttävä nimi) taas syöttää 0-10v jännitettä, lisäksi 230v AC tulee releen kautta ja max kuorma 13A siinä



[markok]

@markok ovat aivan eri laitteita. Se plus 0-10v dimmer (vaalea kotelo) leikkaa 10v signaalia PWM mallilla.
Sinisessä kotelossa oleva 0/1-10v dimmer PM gen3 (järkyttävä nimi) taas syöttää 0-10v jännitettä, lisäksi 230v AC tulee releen kautta ja max kuorma 13A siinä

Kiitos tiedosta. Pitää itsellekin ostaa tuollainen testiin. Nyt sama homma on toteutettu huomattavasti monimutkaisemmalla kombinaatiolla. Eli sinulla kiertää myös SSR:n 230V:n lähtöön menevä jännite tuon Shelly kautta?



[-Teme-]

Kiitos tiedosta. Pitää itsellekin ostaa tuollainen testiin. Nyt sama homma on toteutettu huomattavasti monimutkaisemmalla kombinaatiolla. Eli sinulla kiertää myös SSR:n 230V:n lähtöön menevä jännite tuon Shelly kautta?

Kyllä, tosin testatessa käytin siirrettävää lämmitys patteria joka teholtaan 400/800/1200w mutta vastaava kuorma se LVV vastus on.
SSR ei testissä tuntunut lämpenevän.
Shellyn asetuksista säädin skaalaa että 0-piste asettuu 20% kohdalle ja yläpäässä 90% on alueen maksimi. Näin sai molemmista ääripäistä tyhjää pois ja säätö on enemmän lineaarinen



[oh4hlo]

Olen suunnitellut samanlaista settiä tuo Shelly antamaan jänniteviestiä ja perään SSR. Shelly kyselemään Froniuksen datamanagerilta ylijäämän määrän ja ohjaus sen perustella varaajan vastukseen. Lisäksi päävirtapiirin voisi kontaktorin laittaa varmistukseksi esim. aikaohjattuna, mahdollisessa SSR-viassa ei ole päällä 24/7. Tai muuta fiksumpaa, kun ajatus jalostuu.



[markok]

Tuli testattua että Shelly 0/1-10v dimmer PM gen3 saa ohjattua hienosti 0-10v inputilla olevaa SSR relettä. Tuollainen SSR rele tulee ohjaamaan yhtä LVV vastusta, jolloin saa siitä täysin joustavan 0-3kW olevan kuorman.

Shellyltä on näköjään tulossa myös Shelly Pro Dimmer 0/1-10V PM malli. https://www.shelly.com/en/products/shop/shelly-pro-dimmer-0-1-10-v-pm
Onkohan tuo toiminnoiltaan vastaava kuin tuo malli minkä @-Teme- aikaisemmin linkkasi?

Uusimpiin Shellyihin on tullut KNXnet ominaisuus. Ihan en spekseistä päässyt kiinni mikä tuo on ja mihin sitä voi käyttää?



[-Teme-]

Shellyltä on näköjään tulossa myös Shelly Pro Dimmer 0/1-10V PM malli. https://www.shelly.com/en/products/shop/shelly-pro-dimmer-0-1-10-v-pm
Onkohan tuo toiminnoiltaan vastaava kuin tuo malli minkä @-Teme- aikaisemmin linkkasi?

Uusimpiin Shellyihin on tullut KNXnet ominaisuus. Ihan en spekseistä päässyt kiinni mikä tuo on ja mihin sitä voi käyttää?

Pro malli on toiminnoiltaan samanlainen kuin tuo pienempi rasiaan sopiva dimmer. Lisänä Ethernet liitäntä.
Gen3 ja pro malleissa on tuo KNX tuki. Vaatii KNX järjestelmään KNX-IP gatewayn ja Shellyn laitteille asetetaan KNX järjestelmän osoitteet.
Tuota pro 0/1-10v dimmer PM mallia ei ole vielä saatavana, mutta niitä on tulossa varastoon.
