Taisi mennä logiikkatasoisella sarjaliitännällä suoraan? Pilleri on tosi kätevä komponentti tällaisiin sovelluksiin.
Yleistä jutustelua Shellyistä
- Viestiketjun aloittaja fraatti
- Aloituspäivämäärä
Taisi mennä logiikkatasoisella sarjaliitännällä suoraan? Pilleri on tosi kätevä komponentti tällaisiin sovelluksiin.
Ekaa Shellyä hommaamassa, tulee keskukseen ohjaamaan lämminvesivaraajaa kontaktorin kautta. Tehonmittauksella ei taida tehdä mitään kontaktorin kanssa, mutta varmaan kannattaa hommata ainakin 2-kanavainen vehje jos haluaa jotain muutakin ohjata?
Lisäksi mietin että olisiko järkevää laittaa shellyn ja kontaktorin väliin 1-0-2 kytkin jolla voi vikatilanteessa ohittaa laitteen vai onko turhaa hifistelyä?
Lisäksi mietin että olisiko järkevää laittaa shellyn ja kontaktorin väliin 1-0-2 kytkin jolla voi vikatilanteessa ohittaa laitteen vai onko turhaa hifistelyä?
Releeksi kannattaa valita diodeilla varustettu "hummless" tyyppinen malli. Ne ovat varsin yleisiä. Niissä on etuna se että eivät polta ohjaavan releen kärkiä. Esim. hyvin yleinen ABB B6-30-01/230 on tuollainen. Käyttäessäsi tällaista relettä et myöskään tarvitse asentaa kärkien hajoamisen estämiseen tarkoitettua snubberia.

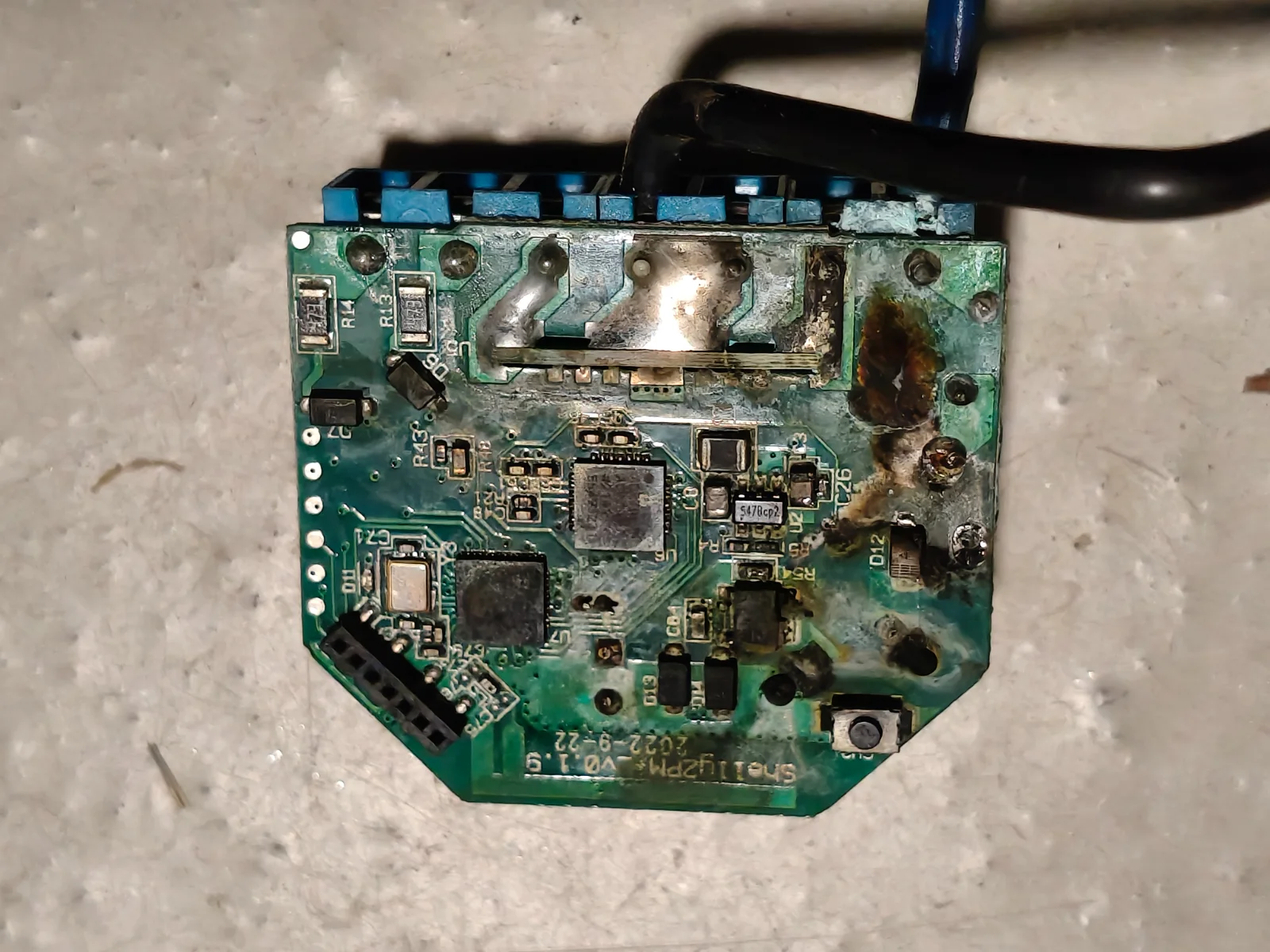

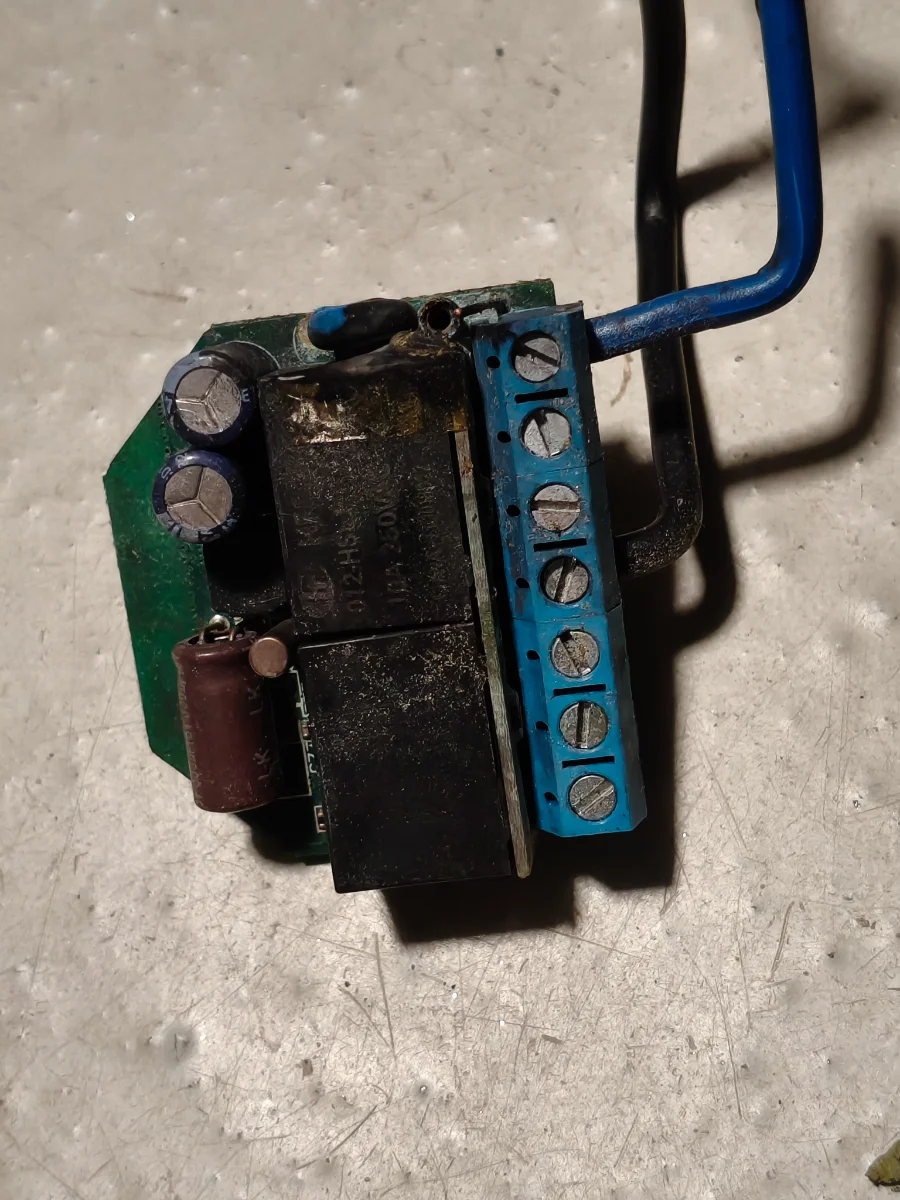

Varsinkaan releen ohjaamiseen ei pidä laittaa tehonmittauksella varustettua mallia. Releen ohjaamiseen käy hyvin Malli "1 mini". Virran mittaus herkistää shellyn verkon jännitepiikeille ja ne hajoavat herkemmin. Siksi kannattaa asentaa sellaisia vain tarpeeseen.
Kahdella kanavalla et saa tässä tapauksessa hyötyä. Rele on niin halpa ettei siihen kannata sekoittaa jotain muita tulevaisuuden suunnitelmia. Osta vaikka kaksi relettä niin on toinen sitten varalla. Tuollaisiahan saa halvimmillaan 14 euroa kappale.
Tähän tarkoitukseen myydän kontaktoreja joissa on itsessään tuollainen manuaalinen ohituskytkin. Tarve riippuu siitä kuinka kriittinen kohde tuo on. Itsellä ei ole manuaalista ohitusta lämmityskattilan releissä.
Hyvä kun tuli kysyttyä, olin vaan automaatilla hommaamassa DIN kiskoon asennettavaa pro mallia vaikka eihän sellaiselle ole tarvetta. Ainoa lisäarvo noissa on ethernet-liitin mutta jos reititin tai internet kyykkää niin eipä siitäkään suurta iloa ole.
Eipä myöskään tullut mieleen että on kontaktoreita joissa on sisäänrakennettu ohituskytkin, sellainen voisi olla ihan perusteltu vaikka pahin lopputulema vikatilanteessa on vain kylmä suihku.
Eipä myöskään tullut mieleen että on kontaktoreita joissa on sisäänrakennettu ohituskytkin, sellainen voisi olla ihan perusteltu vaikka pahin lopputulema vikatilanteessa on vain kylmä suihku.
Itse pyysin sähkäriä laittamaan tuollaisen ohituskytkimen jolloin voi valita kontaktorin ohjauksen kotiautomaation tai Helenin ohjaussignaalin välillä. Ja lisäksi minulla on kontaktorissa mahdollisuus pakottaa käyttöveden lämmitys päälle. Tämä pakotus nollaantuu automaattisesti kun kontaktori saa uuden ohjassignaalin kotiautomaatiosta (tai sähkölaitokselta).
Hain Onniselta Hagerin kontaktorin jossa on sisäänrakennettuna 1-A-0 kytkin, tuolla saa virrat päälle vikatilanteessa ja toisaalta pois päältä pitempien reissujen ajaksi. Yösähköohjaukselle ei ole tarvetta. Nappasin myös Shellyn 1 (gen3) -releen, saako tuon keskukseen jotenkin järkevästi ja laillisesti ilman erillistä din-telinettä?
Nipparia ovat käyttäneet
Miksi sitä telinettä ei voisi käyttää? Esim. https://verkkokauppa.nurkantakaa.fi/tuote/3d-tulostettu-shelly-din-holder
Toki voisi käyttää, ärsyttää vaan maksaa enemmän postikuluja kuin mitä kikkare itse kustantaa, vaikka pennosista onkin kyse

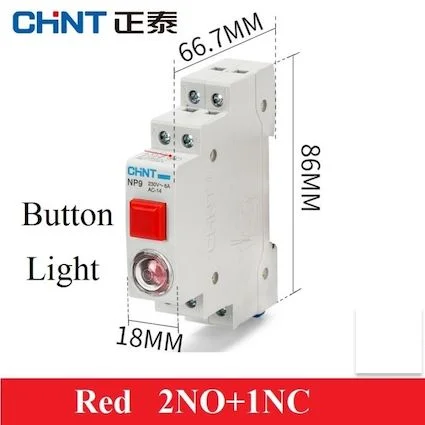

Shellyjen kaveriksi käytän tämä:
Painonappi suoraan Shellyyn ja valo kertoo tilan jos haluaa visuaalinen tieto, hyvä jos on Shelly on koteloituna ja skripti ajaa toiminnot
Jossain ohjeistuksessa löytyy tieto ettei kontaktorit ja Shelly:t pidä asentaa vierekkäin, lämpiävät...
Itse käytin DIN-kiskoon sopiva tyhjä kuori etäisyyden varmistamiseksi
Painonappi suoraan Shellyyn ja valo kertoo tilan jos haluaa visuaalinen tieto, hyvä jos on Shelly on koteloituna ja skripti ajaa toiminnot
Jossain ohjeistuksessa löytyy tieto ettei kontaktorit ja Shelly:t pidä asentaa vierekkäin, lämpiävät...
Itse käytin DIN-kiskoon sopiva tyhjä kuori etäisyyden varmistamiseksi
