Aurinkopaneelien kiinnityssyteemeitä on pilvin pimein. Ja hinnat on aika kovat. Tänne vois kerätä listaa valmistajista jne

- Sadex Solar https://www.sadex.fi/tuotteet/aurinkopaneelien-kiinnitys
- Orima https://orima.fi/orima-solar/harjakatoille-delta/
- Rauli https://www.raulibrackets.fi/#tuotteet-main
- K2 https://k2-systems.com/en/product-solutions/
- Schletter https://schletter-group.com/?lang=us
- SL Rack https://www.sl-rack.com/en/

Tilaminen Saksasta on kohtuu edullista, rahdit 89EUR jos pituus 2,45m. Yhdistäjät on muutaman euron. Pituuden ylitäess 2,45m hinta kasvaa jonnekin kolminkertaiseksi, jos ylipäätänsä toimitavat.

Viimeksi muokattu:
F

fraatti

Hyperaktiivi
Espejot sanoi:
Miten mitoitut k2 syteemin? Miten toi mitoitus ylipäätänsä tehdään. k2 on softa mutta pitäis kirjautua firman nimellä
Klikkaa laajentaaksesi..
Samanlaisia kattoja on joka paikka täynnä. Samoilla hihavakiolla joka paikkaan. Ei niitä kukaan laske okt:ssa vaikka muuta voisi väittääkin.

Espejot sanoi:
Aurinkopaneelien kiinnityssyteemeitä on pilvin pimein. Ja hinnat on aika kovat. Tänne vois kerätä listaa vlmistajista jne


- Sadex Solar https://www.sadex.fi/tuotteet/aurinkopaneelien-kiinnitys
- Orima https://orima.fi/orima-solar/harjakatoille-delta/
- K2 https://k2-systems.com/en/product-solutions/
Klikkaa laajentaaksesi..

Rauli https://www.raulibrackets.fi/#tuotteet-main
Schletter https://schletter-group.com/?lang=us

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
fraatti sanoi:
Samanlaisia kattoja on joka paikka täynnä. Samoilla hihavakiolla joka paikkaan. Ei niitä kukaan laske okt:ssa vaikka muuta voisi väittääkin.
Klikkaa laajentaaksesi..

Jostakin se hihavakio otetaan. Esim k2 ei ollut mitään arvausta kannekeiden tiheydestä. Orima sanoon max 1600mm mutta ei sitten muuta. Mikä käytetty hihavakio on, metrin välein kannake?

F

fraatti

Hyperaktiivi
Espejot sanoi:
Jostakin se hihavakio otetaan. Esim k2 ei ollut mitään arvausta kannekeiden tiheydestä. Orima sanoon max 1600mm mutta ei sitten muuta. Mikä käytetty hihavakio on, metrin välein kannake?
Klikkaa laajentaaksesi..

Kyllähän se on vähän eri katoissa eri tilanne. Rivipeltikatossa saumajako määrää yms. Mikä on katemateriaali?

lmfmis

lmfmis

Vakionaama
Laitoin omalle tiilikatolle tavalliset lumiestekiinnikkeet 3kpl per 48x98 pk lappeen suuntaisesti jolloin pelkät kiskot riittää paneeleille. Tukeva on.

Ehkä säästin, ehkä en :D

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
Mitenkäs tukku liikkeet, säästääkä mitään jos ostaa sitä kautta? Viimmeksi kun ostin Onniselta niin Milkarin packout laatikko maksoi enemmän kuin netissä. Saksa näyttää olevan suunnilleen yhtä kallis kuin Suomikin.

F

fraatti

Hyperaktiivi
Espejot sanoi:
Mitenkäs tukku liikkeet, säästääkä mitään jos ostaa sitä kautta? Viimmeksi kun ostin Onniselta niin Milkarin packout laatikko maksoi enemmän kuin netissä. Saksa näyttää olevan suunnilleen yhtä kallis kuin Suomikin.
Klikkaa laajentaaksesi..
Se riippuu siitä kuka ostaa. Jos ostat sieltä jotain eikä hintoja erikseen "kinuta" myyjän kautta niin saattaa olla että maksat ovh ryöstöhinnan.

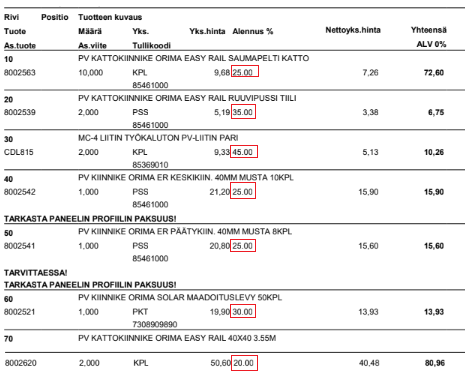

Tässä vertailuksi keväältä sähkärin joka ei tee aurinkosähköhommia työkseen tarjous kiinnikkeistä. Todennäköisesti enemmän ostavat saavat vielä paremmat hinnat(joka on toisaalta aivan väärin). Siitä huolimatta tiedän että jotain saa halvemmalla muualta kuin tukusta. Riippuu tavarasta ja tukusta.

Nuo punaisella olevat ovat aleprosentit.

N

Nihan

Aktiivinen jäsen
Espejot sanoi:
Jostakin se hihavakio otetaan. Esim k2 ei ollut mitään arvausta kannekeiden tiheydestä. Orima sanoon max 1600mm mutta ei sitten muuta. Mikä käytetty hihavakio on, metrin välein kannake?
Klikkaa laajentaaksesi..

Oma järkeily päätyi siihen että tiilikattokoukkuja käytettäessä (ei siis tiilen päällä makaavia) kattotuolijako on ratkaiseva. Kattotuolien kohdille ne siis laitoin, en tiedä onko suurtakaan iloa lisäkannakkeista jos ne tulevat apuruoteelle tuolien väliin. Ainakin noilla k2 koukuilla omalle katolle sopiva korkeus saavutettiin ihan 22mm peruslaudalla apuruoteeksi, ja sehän joustaa kyllä kohtalaisesti.

Viimeksi muokattu:
MarkkuJ

MarkkuJ

Aktiivinen jäsen
Moro

Onko kukaan kysynyt Finwindiltä myyvätkö kannakointitarvikkeita erikseen,heillä taitaa olla ihan oma systeeminsä.

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
fraatti sanoi:
Se riippuu siitä kuka ostaa. Jos ostat sieltä jotain eikä hintoja erikseen "kinuta" myyjän kautta niin saattaa olla että maksat ovh ryöstöhinnan.
Tässä vertailuksi keväältä sähkärin joka ei tee aurinkosähköhommia työkseen tarjous kiinnikkeistä. Todennäköisesti enemmän ostavat saavat vielä paremmat hinnat(joka on toisaalta aivan väärin). Siitä huolimatta tiedän että jotain saa halvemmalla muualta kuin tukusta. Riippuu tavarasta ja tukusta.

Nuo punaisella olevat ovat aleprosentit.
katso liitettä 79349
Klikkaa laajentaaksesi..
Esim toi tanko 3,55m on 50EUR/kpl alv24 on 14 EUR/m
Verkkokaupassa vastaavan 4,3m pitkän tangon hinta on 13,7 EUR/m. 3,1m tanko on sitten 15 EUR/m. 6,2m tanko on verkkokaupassa n, 14,4 EUR/m

Päätykiinnike 8kpl 30snt halvempi tukussa.

V

VesA

Moderaattori
Ylläpidon jäsen
Tukun hinnat laskevat ostojen määrän mukana.. pieni firma ostaa kalliilla ja tosi iso saa esmes 70% alennusta, 30-40% on aika normaalia. Olen muuta tavaraa ostaessani saanut kerran oikein kunnon alennuksen sillä että pakollinen välikäsi sai ostoksillani hinattua itsensä seuraavalle portaalle. Muistaakseni ostin silloin HP:n ethernetkytkimiä moneen isoon kiinteistöön - ja jamppa suoraan sanoi että jos otan vähän lisää saan koko kasan vähän halvemmalla.

Silloin ei kyllä puhuttu kuin 40% alennuksesta 'tukkuhinnasta'.

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
Kiskojen A2 T-pultit / Vasarapultit + mutteri on 70% halvempia Saksan maalla. 50 kpl (pultti+mutteri) maksaa Suomessa 75EUR ja Saksassa alle 20EUR.

F

fraatti

Hyperaktiivi
Täällä on jotain panelikohtaisia arvioita kiinnikkeiden hinnoista. Mitä suurempi paneli niin sen vähemmän siihen menee suhteessa kiinnikkeitä ja rahaa. Varsinkin pitkästä panelista on hyötyä tuossa suhteessa. Olettaen että nämä suurimmatkin pelaavat kahdella kiskolla(ettei tarvi lumikuorman takia kolmatta kiskoa).
  • Profiilipeltikatto, jyrkkä: 49 eur/paneeli
  • Profiilipeltikatto, hyvin loiva, pieni lumikuorma: 33 eur/paneeli
  • Konesaumattu pelltikatto, 45 eur/paneeli
  • Lukkosaumakatto, 48 eur/paneeli
  • Tiilikatto, 1-kerros, 82 eur/paneeli
  • Tiilikatto, 2-kerros, 99 eur/paneeli
Esimerkkihinnat on päivitetty helmikuussa 2021 edellisuvuoden tietojen pohjalta. Hinnat ovat arvonlisäverollisia keskiarvohintoja.

www.aurinkovirta.fi

Kiinnitysteline - Aurinkovirta.fi

Kiinnitysteline Aurinkopaneelien kiinnitysteline pitää aurinkosähköpaneelit parhaansa mukaan auringossa. Kiinnitysteline voidaan asentaa joko katolle tai maanpinnalle, mutta tällä sivulla käsitellään pääasiassa katolle tulevia telineitä. Aurinkopaneeleille tärkeintä on, että ne ovat auringossa...
www.aurinkovirta.fi

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
Tässä oma laskelma Oriman kiinnikkeistä / www.electrotori.net
Tiilikatto 2x9 paneelia

Orima Eazyrail kisko 6200mm: 6 kpl * 89 EUR = 534 EUR
Easy Rail tiilikaton kiinnike: 36 kpl * 13 EUR = 468 EUR
Easyrail keskikiinnike: 28 kpl * 2,45 EUR = 68,6 EUR
Easyrail päätykiinnike: 8 kpl * 2,45 EUR = 19,6 EUR
Easy Rail jatkosarja: 4 kpl * 3,2 EUR = 12,8 EUR
Easy Rail suojatulpat: 8 kpl * 1,2 EUR = 9,6 EUR
M8x20 T-pultti A2 + mutteri 50kpl: 1 kpl * 21 EUR = 21 EUR

Yhteensä: 1 112,EUR
61 EUR per paneeli

Viimeksi muokattu:
Espejot

Espejot

Moderaattori
Ylläpidon jäsen
mestariviheltäjä sanoi:
Oletko katsonut täältä
www.thermosun.fi

Lappeeseen asennettavat

Schletterin huippulaadukkaat aurinkopaneelien asennustelineet jokaiselle kattotyypille. Saksalaista laatua, 10 vuoden takuu.
www.thermosun.fi www.thermosun.fi

Ja nimenomaan Shcletter kiskot ja kiinnikkeet, ovat olleet edullisemmat kuin Oriman vastaavat.
Klikkaa laajentaaksesi..
Kasataan seuraavaksi lista niistä, pitää eka tutustua dokumentaatioon. Oriman etu on selkeä tuotevalikoima.

Viimeksi muokattu:
T

Tulihäntä

Vakionaama
Espejot sanoi:
Tässä oma laskelma Oriman kiinnikkeistä / www.electrotori.net
Klikkaa laajentaaksesi..

Toi Electrotorin pitäjä on tosi mukava tyyppi. Kävin just muutama päivä sitten hakemassa siltä viimeiset 4m schletterin kiskot pois kuleksimasta. Siinä samalla se kertoili miten kauppa käy kuumana ja viikon loman aikana tulleiden tilausten purkuun menee ainakin 2 viikkoa

Mut noihin orimoihin verrattuna schletterit on kyllä laadukkaammat ja halvemmat.

O

oh4hlo

Jäsen
Kiitos vinkistä, täytyypä noutaa kesälomareissulla muutama puuttuva Oriman kiinnike. Orimalla on minusta selkeät ohjeet ja päädyin tukemaan kotimaista.
Yksi tärkeä aihe mistä tuntuu olevan vähän ohjeita on kaapelointi katolla. Hankin aiemmin Oriman klipsuja paneeleiden sivuun ja ajattelin niiden avulla kiinnittää kaapelit paneeleiden pohjaan (klipsu ei kiinnity muuten). Siirtymä 20 mm paneelilta toiselle joko vaakakiskon alla tai kiskon sivussa (syvennyksissä). Tai sitten pätkät alumiiniputkea paneelien väliin ja kopikiinnikkeellä kiinni kiskoon. Voisi laittaa pitkän alumiiniputken koko matkalle mutta siihen pitäisi loveta reiät ja se ei ole hyvä tapa kaapelien nirhautumisen takia. Vai miten olette tehneet nuo paneelien välit?
Paneeleilta lähtevä kaapelointi täytyy toki tehdä alumiiniputkella kunnon mekaanisen suojauksen takia (potentiaalitasattuna) harjatiilen alle. Harjalta kovalla muoviputkella DC-turvikselle.

T

Tulihäntä

Vakionaama
Aika usein ne dc kaapelit paneelien alla laitetaan säänkestävällä nippusiteellä kiskoon kiinni. Siten ettei sinne jää mikään roikkumaan. Muuten lumi ja jää vie ne helposti mennessään. Tein itse tiilikatolle niin, että dc kaapelit menee paneelikentän alla tiilen välistä. Aluskatteessa oli siinä kohdin limitys ja kaapelit sai siitä vedettyä siististi putken kanssa läpi. Sopivasti kun kannakoi, niin pysyvät paikallaan ja aluskate pysyy ehjänä.

MarkkuJ

MarkkuJ

Aktiivinen jäsen
Moro

Te jotka olette käyttäneet paneelien asennuksessa Oriman kiinnikesarjaa tiilikatolle,oletteko tyytyväisiä lopputulokseen ja onko päällimmäisestä tiilestä kiinnikkeen kohdalta rälläköitävä sitä kourua suoraksi?
Kiinnikehän makaa tiilen päällä,mahtaako ajanmittaan tapahtua jotain tiilelle siinä kosketuskohdassa?

R

roots

Hyperaktiivi
Pitää leikata.
Ei ole näistä näkynyt missään mitään mitoitus arvoja ja taulukoita, jotenkin luotto ei ole kovin korkealla kun tiiliäkin on monenlaisia kestoltaan, jostain lumiesteestä periytetty.

N

Nihan

Aktiivinen jäsen
Urakkamiehet jättää tiilet leikkaamatta, samahan pätee lapetikkaiden ja lumiesteiden kiinnityksiinkin. Omalla katolla nuo onkin sitten ne paikat mistä rikkinäisiä tiiliä löytyy.

Tiilen päällä makaavia kiinnikkeitä kait Suomessa pitkälti käytetään. Kiskon sijainti siinä kiinnikkeessä voi vaikuttaa tiilen kestävyyteen, eli onko paino ruoteen lähellä vai keskellä tiiltä.

Laitan K2 koukut, nousevat siis tiilien välistä tiilen päälle. K2 systemsin mitoitusohjelma on mielestäni hyvä ja suht helposti pääsee sen käyttöön sisälle. Ylimitoitan kiinnikesysteemiä vielä mitoitusohjelman suosituksesta vaikka maksaakin vähän ekstraa. En tiedä mahtaako ammattilaiset mitään mitoituksia tehdä, luultavasti sinne ladotaan kiinnikkeitä vaan sen verran kuin ennenkin. Amatöörinä pitää aina vähän koittaa perehtyä.

Tiilikatolla lisähaastetta tuo tiilijako noiden koukkujen kanssa, sillä niillä kiskoja ei pysty säätämään kuin muutamia senttejä ylä- ja alalinjassa eli tiilien jaon ja paneelivalmistajan asennusohjeiden mukaan pitää löytää sopiva ratkaisu että useamman paneelirivin saa nätillä raolla. Itse ratkaisen asian laittamalla 2,5 tai 3 kiskolla, se on vähän auki vielä. Sketchupilla tein mallin katosta mihin merkkasin kattotuolien kohdat ja lappeen sekä esteiden mitat.

MarkkuJ

MarkkuJ

Aktiivinen jäsen
Moro

Sitä arvelinkin että urakkamiehet eivät vaivaudu tekemään kestävää työtä,nopsasti vaan pois tontilta.Orima kiinnike on ainakin kuvan perusteella ihan peltiä,itse kun asensin edellisen paneelikentän niin kiinnikeet olivat 5 mm latasta taivutellut Finwindin kiinnikkeet jolloin rälläkkää joutui antamaan vähän enemmän ja jos teetän tämän seuraavan niin kyllä pitää vaatia se rälläköinti ettei tiili paneeliston alta ainakaan tämän asian takia rikkoonnu.
Kiitos tämän asian varmistuksesta.

Kumpi invertteri Huawei vai Growatt,pitäisi olla hybridi jos joskus innostun akkuja latailemaan,vai joku muu?

lmfmis

lmfmis

Vakionaama
roots sanoi:
Minkä päällä setin ja lumen paino makaa, noilla pellinpalojen varassa vai makaako lankun reuna tiilenpäiden päällä?
Klikkaa laajentaaksesi..

Lumiestekiinnikkeet on omalla ruoteella ja normaalisti tiilen päällä, sama asennustapa kuin kulkusilloissa. Kestää todistettavasti pistekuornaa 150kg asentajan ainakin :) mutta en löytänyt paljonko pistekuormaa noille luvataan. Ehjänä on pysynyt.

Noita nyt 6kpl kiinnikkeitä 6m2 paneeleille ja jos laskee etelän 140kg/m2 lunta niin tuosta tulee tuo 140 kg per kannake....

Aika poikkeuksellinen tuo lumimäärä, mutta mitoituksen mukaan mennään.

Paneelit itsessään (450w) tuntui senverran letkuilta normaalisti kahdella ohjeen mukaisella kiskolla - että laitoin 4 kiskoa. Varma on aina varmaa.

Espejot

Espejot

Moderaattori
Ylläpidon jäsen
Tulihäntä sanoi:
Toi Electrotorin pitäjä on tosi mukava tyyppi. Kävin just muutama päivä sitten hakemassa siltä viimeiset 4m schletterin kiskot pois kuleksimasta. Siinä samalla se kertoili miten kauppa käy kuumana ja viikon loman aikana tulleiden tilausten purkuun menee ainakin 2 viikkoa

Mut noihin orimoihin verrattuna schletterit on kyllä laadukkaammat ja halvemmat.
Klikkaa laajentaaksesi..

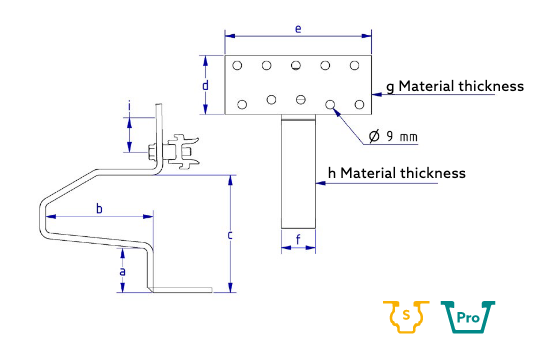

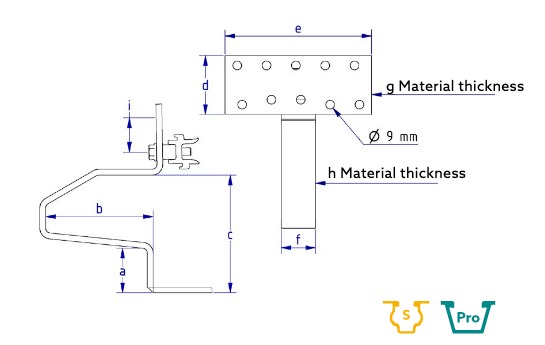

Koknaishinta menee suunnilleen samoihin. Mutta kannakkeet on laadukkaamman oloiset. Kumpi korkeus (a=35 tai 45) käy Suomen tiilikattoihin? Huono puoli ett joutuu rälläköimään tiiliä, Orimalla varmaan sama juttu...


N

Nihan

Aktiivinen jäsen
Espejot sanoi:
Koknaishinta menee suunnilleen samoihin. Mutta kannakkeet on laadukkaamman oloiset. Kumpi korkeus (a=35 tai 45) käy Suomen tiilikattoihin? Huono puoli ett joutuu rälläköimään tiiliä, Orimalla varmaan sama juttu...

katso liitettä 79672
Klikkaa laajentaaksesi..

Mulla on K2 koukkuja 47mm nousulla ja ne on aika passeleita 22mm lauta apuruoteena. Paksummalla apuruoteella menisi varmaan toi 35mm yhtä lailla. Sitten tuon alaosan nousullahan voi myös pelata, siinähän on jotain sentin verran nousua. Korkeus on siis tuon sentin eri kun asentaa koukun mahd. ulos vrt mahd sisään.

Koukkuosan materiaalipaksuus on sitten kantavuuden kannalta oleellinen, K2 mitoitusohjelmalla ei käytännössä saanut läpi 6mm koukkuja. Käytän niitä kuitenkin yhdessä kentässä johon laitan kolme kiskoa. Tein koeponnistuksen missä asetin koukun päälle 100kg kappaleen, koukku painui kyllä tiileen kiinni mutta ei mitenkään siihen malliin että olisi vaikuttanut rikkovan sitä. Koukkua kohden tulee 200kg/m2 lumenpaksuudella joku 110kg joten katson riittäväksi. Suurempaan kenttään missä ei niin tiuhassa koukkuja, laitan 8mm paksuiset jotka mitoitusohjelmakin hyväksyi.

Tiilien rälläköinti on yllättävän helppo nakki, paskamaista on roudata tiilet alas ja ylös. En viitsinyt rälläköidä katolla. Nopeuttaisi hurjasti jos voisi katolla modata ne.

Schletterin 6/35 mm koukkuja minulla on ylimääräisiäkin jos joku tarvitsee.

T

Tulihäntä

Vakionaama
Espejot sanoi:
Koknaishinta menee suunnilleen samoihin. Mutta kannakkeet on laadukkaamman oloiset. Kumpi korkeus (a=35 tai 45) käy Suomen tiilikattoihin? Huono puoli ett joutuu rälläköimään tiiliä, Orimalla varmaan sama juttu...

katso liitettä 79672
Klikkaa laajentaaksesi..
Mulla on schletterin ecoja. Olikohan niissä mitta 45mm. Ruoteen päälle 19 tai 22mm lauta, niin menee hyvin.
