P1 HAN - liitäntäportti

T76

Aktiivinen jäsen
Kenellä nyt toimikaan tuo Rainiston purkki (Wemos d1 minillä), niin mitä lopulta pitäisi olla UART-asetuksissa esimerkiksi? Kokonainen YAML kiinnostaisi.
Lähtee laite linjoille, mutta ei vaan tunnu saavan mitään lukemia mittarista. P1 selkeästi aktivoitu, kuten Sähkölaitos väittikin, mutta ei tule logiin mitään tietoja.
Niin ja ylipäätään mitään lokia ei tullut, ennen kuin laitoin P1-lukijaboardin kytkimen "flash" -asentoon. Eipä mitään tietoa HA:lle asti tullut ennen tuon liikuttamistakaan. Ping toimii kummassakin tapauksessa.
EDIT: no vielä sitä Rainiston binääriversiota kokeilin tuon kytkimen molemmilla asennoilla, ja toisella lähti arvojakin tulemaan. Sitten vaan dashboardia tekemään.
Mikähän muuten on, jos standardi Suomessa olisi, että tekstimuotoista dataa pitää saaman, mutta binääriä tulee? Rainistolla sama homma, ja tosiaan meilläkään ei toiminut kuin tuo binääriversio täällä Tre sähköverkkojen alueella.


Kamis

Aktiivinen jäsen
Mikähän muuten on, jos standardi Suomessa olisi, että tekstimuotoista dataa pitää saaman, mutta binääriä tulee? Rainistolla sama homma, ja tosiaan meilläkään ei toiminut kuin tuo binääriversio täällä Tre sähköverkkojen alueella.
Sesko:n sivuilta löytyy aiheesta vain ” Suositus sähköenergiamittareiden paikallista asiakasrajapintaa varten SK 13-1:2022”
Joten onko sitten niin, että kun se on vain suositus niin ei ole pakkoa tukea ASCII-protokollaa???

Aidon vanhemmissa HAN-liitynnällä varustetuissa sähköenergiamittareissa on näköjään kaikissa binary-tuki ja lisäksi ASCII-tuki tietystä softaversiosta alkaen.

Onko tuon binary-datan kanssa ongelmia jos tietää, että se on sitä? Valmista sorsakoodiakin luulisi olevan arvojen parsimiseksi binary-datasta???

Itse vain haaveilen HAN/H1/P1-liittynnästä sillä oma verkkoyhtiöni web-sivut eivät edes tunnista ko. termiä ja Vantaalakin on tavoite vuoteen 2031 mennessä ….

https://sesko.fi/seskon-suositus-sa...taydennetty-englanninkielisella-kaannoksella/
https://www.helensahkoverkko.fi/globalassets/hsv/dokumentit/aidon-rj12-han-fin.pdf


T76

Aktiivinen jäsen
Ei ole binäärin kanssa mitään ongelmaa, minulla siis tuo Rainiston kolvaama adapteri sillä binääribranchilla gitistä. Hienosti toimii HomeAssistantissa.


ktulu

Tulokas
Mulle tuli sähkömittari missä rj12 portti ja tilasin homewizard wi-fi p1 meter palikan. Ilmeisesti rj12 portti on suljettu kun laite ei edes lähde päälle. Onko nämä portit ensisiaisesti pois päältä?


roots

Hyperaktiivi
Mulle tuli sähkömittari missä rj12 portti ja tilasin homewizard wi-fi p1 meter palikan. Ilmeisesti rj12 portti on suljettu kun laite ei edes lähde päälle. Onko nämä portit ensisiaisesti pois päältä?
Taitaa olla niin että pitää pyytää erikseen laittamaan se päälle...


Samppa

Ylläpitäjä
Ylläpidon jäsen
oletuksena on pois päältä. Soittamalla saa ehkä jo puhelun aikana käyttöön. Viestillä sitten jollain aikataululla


-Teme-

Vakionaama
HAN/P1 portti on oletuksena pois päältä ja pitää erikseen aktivoida
Verkkoyhtiön pitää maksaa lisensointimaksuja vain aktivoiduista porteista, tällöin säästävät ison rahan kun vain murto-osa käyttää porttia.
Lähestymistapa ei haittaa, kun lopulta käyttäjät sen kuitenkin maksaa


ktulu

Tulokas
Mulle tuli sähkömittari missä rj12 portti ja tilasin homewizard wi-fi p1 meter palikan. Ilmeisesti rj12 portti on suljettu kun laite ei edes lähde päälle. Onko nämä portit ensisiaisesti pois päältä?
Jaaha mun sähkömittarissa ei ollutkaan han porttia vaan m-bus portti...


T76

Aktiivinen jäsen
Sellainen m-bus meidän vanhassa landis+gyrissä oli myös, en usko että sillä mitään tekee. Eiköhän ne mittarit vähitellen vaihdu näihin uudempiin ja han-portillisiin tässä.


VesA

Moderaattori
Ylläpidon jäsen
Jaaha mun sähkömittarissa ei ollutkaan han porttia vaan m-bus portti...
HAN-portista voi tulla ihan mitä vaan, vaikka Mbussia, mutta Suomessa on koitettu pysyä siiinä tekstimuotoisessa formaatissa. Mbus on tosiaan vähän hankala - mutta sillä ne mittarin infrapunatkin toimivat. - ehkä verkosta löytyy apuja.


ktulu

Tulokas
Sellainen m-bus meidän vanhassa landis+gyrissä oli myös, en usko että sillä mitään tekee. Eiköhän ne mittarit vähitellen vaihdu näihin uudempiin ja han-portillisiin tässä.
Vanhaa teknologiaa tuli meille uutena, mittari vaihdettiin muutama viikko sitten o_O


roots

Hyperaktiivi
Vanhaa teknologiaa tuli meille uutena, mittari vaihdettiin muutama viikko sitten o_O
Joo, jotta voivat myydä sulle muutamalla satkulla HAN mittarin!!

Näissä kyllä pitäis olla joku valtakunnallinen roti että x-päivästä lähtien kaikkien vahdettavien pitää täyttää 'sitäsuntätä' määräykset, mm tämä HAN.


-Teme-

Vakionaama
Joo, jotta voivat myydä sulle muutamalla satkulla HAN mittarin!!

Näissä kyllä pitäis olla joku valtakunnallinen roti että x-päivästä lähtien kaikkien vahdettavien pitää täyttää 'sitäsuntätä' määräykset, mm tämä HAN.
valtioneuvoston asetus 767/2021 6.Luku 5§ määrittelee liitännän ja missä muodossa tieto pitää olla saatavissa HAN/P1 portista
Edellä 1 momentin 3 kohdassa tarkoitetusta asiakasrajapinnasta on saatava RJ12-liittimen välityksellä ASCII-merkkimuotoista tiedonsiirtotapaa noudattaen 10 sekunnin välein tai tiheämmin ainakin sähköverkosta otetun sähkön ja sähköverkkoon syötetyn sähkön virran, pätötehon, loistehon ja jännitteen tehollisarvot vaihekohtaisesti sekä mittauslaitteiston kumulatiivinen sähköenergialukema minuutin välein tai tiheämmin, kun verkonhaltija on aktivoinut rajapinnan loppukäyttäjän pyynnöstä.

Sesko:n sivuilta löytyy aiheesta vain ” Suositus sähköenergiamittareiden paikallista asiakasrajapintaa varten SK 13-1:2022”
Joten onko sitten niin, että kun se on vain suositus niin ei ole pakkoa tukea ASCII-protokollaa???

Aidon vanhemmissa HAN-liitynnällä varustetuissa sähköenergiamittareissa on näköjään kaikissa binary-tuki ja lisäksi ASCII-tuki tietystä softaversiosta alkaen.

Onko tuon binary-datan kanssa ongelmia jos tietää, että se on sitä? Valmista sorsakoodiakin luulisi olevan arvojen parsimiseksi binary-datasta???

Itse vain haaveilen HAN/H1/P1-liittynnästä sillä oma verkkoyhtiöni web-sivut eivät edes tunnista ko. termiä ja Vantaalakin on tavoite vuoteen 2031 mennessä ….

https://sesko.fi/seskon-suositus-sa...taydennetty-englanninkielisella-kaannoksella/
https://www.helensahkoverkko.fi/globalassets/hsv/dokumentit/aidon-rj12-han-fin.pdf
Yllä myös vastaus tähän. HAN/P1 portti pitää pullauttaa ulos ASCII muotoista dataa tuon asetuksen mukaisesti


Kamis

Aktiivinen jäsen
Siirtymäaika taitaa olla aika pitkä:
"Verkonhaltijan tulee korvata sähkönkäyttöpaikan ja pienimuotoisen sähköntuotannon mittaukseen käytettävät tuntimittauslaitteistot ja varttimittauslaitteistot uusilla etämittauslaitteistoilla viimeistään 4 päivänä heinäkuuta 2031"

"Verkonhaltija voi 30 päivään kesäkuuta 2025 yksittäistapauksissa asentaa tämän asetuksen voimaan tullessa voimassa olleiden säännösten mukaisen tuntimittauslaitteiston taikka varttimittauslaitteiston sähkönkäyttöpaikalle, jos sähkönkäyttöpaikan mittauslaitteisto on vioittunut ja verkonhaltija ei ole vielä aloittanut sähkönmittauslaitteistojen korvaamista uusilla etämittauslaitteistoilla."


-Teme-

Vakionaama

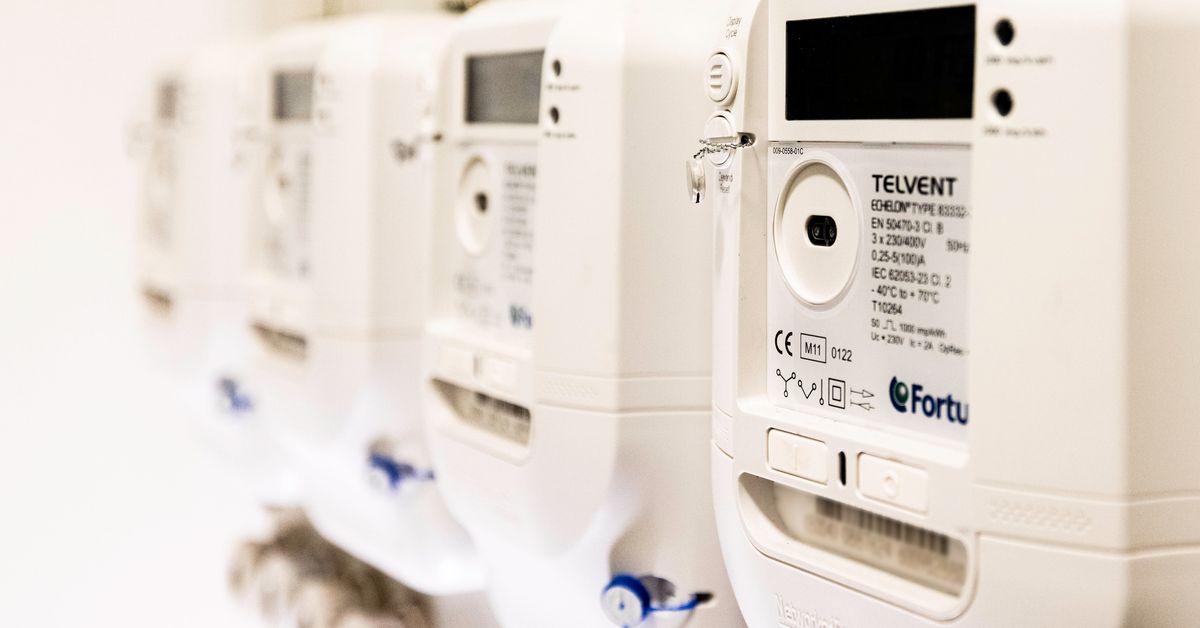

Carunako meinaa nyt vaihtaa kaikki mittarit?
Tuossa lienee tullee se HAN sitten kylkiäisenä.

Juuri HAN/P1 portin vuoksi joutuvat vaihtamaan. Valtioneuvoston asetus määrittelee että portti on oltava mittarissa


roots

Hyperaktiivi
Juuri HAN/P1 portin vuoksi joutuvat vaihtamaan. Valtioneuvoston asetus määrittelee että portti on oltava mittarissa
Jaa se on oikein noin asteltu...

Tätä ilmeisesti tarkoitat:


3) muussa kuin jännitemuuntajamittauslaitteistossa tulee olla yksisuuntaisen tiedonsiirron loppukäyttäjälle mahdollistava jänniteulostulolla varustettu asiakasrajapinta, joka perustuu avoimeen ja päivitettävään eurooppalaiseen standardiin, joka on käytössä myös toisessa Euroopan unionin jäsenvaltiossa;

....

7) muussa kuin virta- ja jännitemuuntajamittauslaitteistossa tulee olla etäkatkaisu- ja -kytkentätoiminnallisuus.

Edellä 1 momentin 3 kohdassa tarkoitetusta asiakasrajapinnasta on saatava RJ12-liittimen välityksellä ASCII-merkkimuotoista tiedonsiirtotapaa noudattaen 10 sekunnin välein tai tiheämmin ainakin sähköverkosta otetun sähkön ja sähköverkkoon syötetyn sähkön virran, pätötehon, loistehon ja jännitteen tehollisarvot vaihekohtaisesti sekä mittauslaitteiston kumulatiivinen sähköenergialukema minuutin välein tai tiheämmin, kun verkonhaltija on aktivoinut rajapinnan loppukäyttäjän pyynnöstä.

Onkohan tuolla joku aikataulukin, jaksa kännykällä selvittää?


Kamis

Aktiivinen jäsen
Onkohan tuolla joku aikataulukin, jaksa kännykällä selvittää?

Siirtymäaika taitaa olla aika pitkä:
"Verkonhaltijan tulee korvata sähkönkäyttöpaikan ja pienimuotoisen sähköntuotannon mittaukseen käytettävät tuntimittauslaitteistot ja varttimittauslaitteistot uusilla etämittauslaitteistoilla viimeistään 4 päivänä heinäkuuta 2031"

"Verkonhaltija voi 30 päivään kesäkuuta 2025 yksittäistapauksissa asentaa tämän asetuksen voimaan tullessa voimassa olleiden säännösten mukaisen tuntimittauslaitteiston taikka varttimittauslaitteiston sähkönkäyttöpaikalle, jos sähkönkäyttöpaikan mittauslaitteisto on vioittunut ja verkonhaltija ei ole vielä aloittanut sähkönmittauslaitteistojen korvaamista uusilla etämittauslaitteistoilla."


tuna

Vakionaama
täällä on ainakin muunatamolla laite joka kerää kaapeleita pitkin kulutuksen ja sitten lähettää ne jollain g'llä
Meillä oli suoraan mittarilta 3G:llä ennenkuin keväällä vaihtoivat - Elenian verkkoa, Iskra oli mittari. Asentaja sanoi että hommia on lähivuodet tiedossa, useampi sata tuhatta sen mallisia vaihdettavana.


tk-

Aktiivinen jäsen
Meillä oli suoraan mittarilta 3G:llä ennenkuin keväällä vaihtoivat - Elenian verkkoa, Iskra oli mittari. Asentaja sanoi että hommia on lähivuodet tiedossa, useampi sata tuhatta sen mallisia vaihdettavana.
Tuolla joku linkkasi FB:ssa Elenian tiedotteen, että uusissa mittareissa tulee olemaan 2 relelähtöä, ja niiden ohjausta pystyy muokkaamaan Elenian omasta verkkopalvelusta. Hirveän isoja summia ei selvästikään kannata tällä hetkellä sijoittaa noihin releohjauksiin, kun kerran tuollaistakin aletaan ihan lähivuosina tarjoamaan hyvinkin laajamittaisesti.


roots

Hyperaktiivi
Näiden HAN purkkien tarjonta lisääntynee, tässä esim ctek...


Aika pian varmaan ilmestyy monelle sähkislaturien tekijöille, e-go luulis olevan etujoukoissa ellei vielä ole, kiinaihmeet sitten tajuavat viiveellä kun hoxivat tuon mittaustavan eu:ssa tulevan jokaiseen mittariin.

Tässä olis ehkä paikka jollekin tehdä purkki std rajapinnalla wifiin/lankaan jottei turhaan kaikki tee omaa murkulaansa kun tuo ei nyt varmaan varsinaisesti mikään rahanteko purkki ole.


tet

Hyperaktiivi
Vastikään tähän liityntään tutustuneena (omassa mittarissa ei vielä ole) tyhmä kysymys: miksi niin moni kutsuu H1-liityntää HAN-liitynnäksi?

HAN = Home Area Network, verkko jolla kodin älylaitteet voi liittää yhteen
H1 = sähkömittarien paikallinen asiakasrajapinta (Suomessa RJ12-sarjaportti) jolla mittarista saa sähködataa ulos

Missä kohtaa ja kenellä nämä termit ovat mahtaneet mennä sekaisin, kun monasti tunnutaan puhuvan ensin mainitusta, kun tarkoitetaan jälkimmäistä? Vai meneekö minulla nyt asiat sekaisin?



jussipa

Aktiivinen jäsen
Vastikään tähän liityntään tutustuneena (omassa mittarissa ei vielä ole) tyhmä kysymys: miksi niin moni kutsuu H1-liityntää HAN-liitynnäksi?

HAN = Home Area Network, verkko jolla kodin älylaitteet voi liittää yhteen
H1 = sähkömittarien paikallinen asiakasrajapinta (Suomessa RJ12-sarjaportti) jolla mittarista saa sähködataa ulos

Missä kohtaa ja kenellä nämä termit ovat mahtaneet mennä sekaisin, kun monasti tunnutaan puhuvan ensin mainitusta, kun tarkoitetaan jälkimmäistä? Vai meneekö minulla nyt asiat sekaisin?


johtuuko lie siitä että mittarissa lukee tuo HAN?


Kamis

Aktiivinen jäsen
HAN-nimitys on kuulema norjalaisten syytä:
"Norja oli ensimmäinen Pohjoismaa, jossa sähköenergiamittarivaatimuksiin sisällytettiin paikallinen asiakasrajapinta. Tämän seurauksena Norjassa käytetty HAN, joka on lyhenne sanoista Home Area Network, on yleistynyt myös Suomen puhekielessä tarkoittamaan yleisnimenä mittarin paikallista asiakasrajapintaa.SESKO ja Ruotsin toimialajärjestö noudattavat IEC-standardien mukaista nimeämiskäytäntöä, jonka mukaan mittarin paikallisyhteyksiin tarkoitettu datalähtö on H1-portti."



-Teme-

Vakionaama
Vastikään tähän liityntään tutustuneena (omassa mittarissa ei vielä ole) tyhmä kysymys: miksi niin moni kutsuu H1-liityntää HAN-liitynnäksi?

HAN = Home Area Network, verkko jolla kodin älylaitteet voi liittää yhteen
H1 = sähkömittarien paikallinen asiakasrajapinta (Suomessa RJ12-sarjaportti) jolla mittarista saa sähködataa ulos

Missä kohtaa ja kenellä nämä termit ovat mahtaneet mennä sekaisin, kun monasti tunnutaan puhuvan ensin mainitusta, kun tarkoitetaan jälkimmäistä? Vai meneekö minulla nyt asiat sekaisin?

HAN ja P1 portit tuottavat samaa dataa, HAN on RJ45 liitäntännällä, P1 on RJ12 liitännällä
Norjassa käytössä HAN, Ruotsi, Hollanti, Belgia käyttää P1 porttia ja siellä onkin ollut käytössä ennen Suomea. Tällöin kansainvälisillä foorumeilla käytetty termistö vakiintuu keskusteluihin vaikka kansallisesti asialle keksitään oma nimitys - Tuo H1 on juurikin kansallinen SFS nimitys, joka taas meh... koska euroopassa yleisesti HAN/P1 on yleisesti tunistettu tapa ilmaista sama asia. Aika vähän hakuosumia tulee käyttäessä H1 porttia verrattuna HAN tai P1
Tässä suosituksessa tarkoitettu paikallinen asiakasrajapinta on nimetty eri tavoin eri maissa. SFS-EN-standardeissa, tässä suosituksessa ja Ruotsin kansallisessa suosituksessa sitä kutsutaan H1-portiksi.

edit: verkkoyhtiöt myös listaavat porttityypiksi HAN/P1/H1

Viimeksi muokattu:

korsteeni

Vakionaama
^
suomessa ollaan omassa kuplassa, poikkeaa, on erilainen jne
miksi joka asiassa pitää jonkun saada sulka hattuun
ihme ettei suomessa ole ihan omanlaisensa liitin mitä ei varmasti missään muualla ole
jännitetasot voisi olla 1000v ettei kukaan vaan puutu siihen


-Teme-

Vakionaama
Ehkä suurin yllätys itselleni on että SESKO ei ole laittanut maksumuurin taakse tuota H1 liitännän speksiä kuten lähde kaikki miut on asetettu. Toisaalta HAN/P1 speksit on vapaasti jakelussa


GT-mies

Tulokas
Carunako meinaa nyt vaihtaa kaikki mittarit?
Tuossa lienee tullee se HAN sitten kylkiäisenä.

Tänään sain Carunalta pyytämäni puhelun. Ensi viikolla tulossa nykyisen sähkömittarin siirto uuteen keskukseen, se nykyinen mittari on 11 vuotta vanha. Olisi ollut helppo asentajan ruuvata uudenlainen mittari kiinni, mutta eivät kuulemma vaihda vielä. Uusia mittareita ei ole vielä tarpeeksi, ja arvaan, että jotain muitakin muutoksia tarvitaan Carunan muissa järjestelmissä. Harmi.


roots

Hyperaktiivi
Tänään sain Carunalta pyytämäni puhelun. Ensi viikolla tulossa nykyisen sähkömittarin siirto uuteen keskukseen, se nykyinen mittari on 11 vuotta vanha. Olisi ollut helppo asentajan ruuvata uudenlainen mittari kiinni, mutta eivät kuulemma vaihda vielä. Uusia mittareita ei ole vielä tarpeeksi, ja arvaan, että jotain muitakin muutoksia tarvitaan Carunan muissa järjestelmissä. Harmi.
Kysy piruuttas hankintakanavan kautta onnistuuko kun laitat rahnaa tarjolle, selviää ainakin onko teknistä estettä... :cool:

Samalla voi ehkä aueta kanava että vaihtavat ilmatteeks tämmösessä tapauksessa.


-Teme-

Vakionaama
Tänään sain Carunalta pyytämäni puhelun. Ensi viikolla tulossa nykyisen sähkömittarin siirto uuteen keskukseen, se nykyinen mittari on 11 vuotta vanha. Olisi ollut helppo asentajan ruuvata uudenlainen mittari kiinni, mutta eivät kuulemma vaihda vielä. Uusia mittareita ei ole vielä tarpeeksi, ja arvaan, että jotain muitakin muutoksia tarvitaan Carunan muissa järjestelmissä. Harmi.
Hinnastossa on tuo mittarin vaihto. Lisäksi niitä pitänyt asentaa jo toukokuusta asti uusiin liittymiin, eli järjestelmät pitäisi olla kunnossa

hinta varmaan katsottu silleen että tulee halvemmaksi hommata esim Shellyn erillismittaus kuin tilata mittarivaihto


Pretor

Aktiivinen jäsen
Mikäs on tän päivän ykkösvalinta HAN/P1 -lukijaksi?
Kohta vaihtuu omakin mittari, niin voisi varautua valmiiksi.
Home Assistant pohjalla, joten Hollannista valmiiksi ESPHome pohjainen?
Näytti noita olevan myynnissä siellä-täällä ja hintahaitarikin aika iso, jos reilu 20€ lähdöt ja useita kymppejä kalleimmat.
Ei taida jaksaa itse askarrellapaskarrella, vaikka Espejä onkin kaapissa muutama.


tjani

Aktiivinen jäsen
Helppohan tuo on tehdä jos ESP löytyy ja vanhoja puhelimen johtoja. Piuhat kiinni, koodi sisään ja kovaa ajoa.


Jounis

Aktiivinen jäsen
Meille asennettiin hiljattain uusi sähkömittari, mallia Landis+Gye E360. Tässä on P1- HAN (RJ-12) portti joka mahdollistaa ilmeisesti sähkönseuranta mahdollisuuksia. Onko muilla kokemusta? Millaista lisälaitetta tähän lähtisi hankkimaan? Itsellä tosiaan pörssisähkö käytössä ja olisi kiva saada sähkön kulutuksesta reaalitietoa eikä odotella useampaa päivää kunnes ilmestyvät sähköntarjoajan nettipalveluun..
Minulla P1 meter kytketty HAN-porttiin, Homewizard sovellus kännykässä ja pad:ssä. Näyttää sekä kulutuksen/paneelien tuoton vaiheittain, tyytyväinen riittää minulle. Osaaminen ei riitä itse hakkeroimaan näitä värkkejä.
