P1 HAN - liitäntäportti

[Arisoft]

Mikähän mahtaa olla EU laajuisesti tuo ascii/binääri...

Ettei vaan olla täällä sekoiltu ja yksin valittu erilainen kuin muut ja siten varmistettu huonompi tarjonta tulevaisuuteen

EI tuon tuen lisääminen laitteisiin paljoa vaadi, mutta jos oltaisiin ainoa alue jossa tekstinä niin sitten on huonompi tilanne.

Se data kyllä näyttää binääriltä hyvin helposti. Kun itse väsäsin sovittimen sille, niin ei se ollut yhtään liian helppo saada toimimaan virheettömästi. Leipälaudalla sai vaihtaa osaa useammankin kerran, ennenkuin se alkoi tulla puhtaasti. Johtuu siitä, että siirtonopeudeksi on valittu tuollainen käsittämättömän suuri ja se vaatii hyvin täsmälliset signaalin nousu ja laskuviiveet, kun se muunnetaan optoerottimen kytkimestä logiikan vaatimiksi jännitetasoiksi.



[VesA]

Mikähän mahtaa olla EU laajuisesti tuo ascii/binääri...

Ei kumpikaan. Näissä on maakohtaisesti ihan vaikka mitä, mukaan lukien tunnetut väylät. Tanskassa ja Norjassa HAN on MBUS - mutta Tanskassa kryptattu, Norjassa ei.



[Sarkari]

Saatko sitä dataa hexana ulos? Siitä näkisi onko se standardin mukaista binääriä. Vantaan energian Aidonit ainakin lähettää ACII-tekstinä. Binääriltä se tekstinkin näyttäisi myös jos sarjaportin toiminnassa olisi jotain pielessä.

Sähköyhtiöllä oltiin myös sitä mieltä, että tuolta portista pitäisi tulla ASCII muodossa dataa.

Koodissa on datan lukemiseen seuraavat rivit. Tuo ymmärtääkseni lukee aikalailla raakana sieltä kaiken.
ESP.wdtDisable(); int len = Serial.readBytesUntil('\n', telegram, P1_MAXLINELENGTH); ESP.wdtEnable(1);

Pitäisikö tuon jo olla luettavassa muodossa? Nyt sieltä näyttäisi tulevan tuo aikaisempi esimerkkini.

Muut tulostukset koodista tulee ulos siististi luettavassa muodossa, joten jotain vikaa nyt tuon itse portin lukemisessa.



[Arisoft]

Tuossa koodinpätkässä ei ole sanaakaan sarjaportin asetuksista. Asetukset pitäisi löytää ja tarkastaa että ne ovat mittarin mukaiset. Jos esim nopeus on väärin niin sieltä tulee pelkkää sotkua.

Positiivista on, jos sieltä tulee sotkua tasan 10 sekunnin välein.



[JanneHo]

Meille tuli tänään uusi LandisGyr E360. Homewizard palikkakin tuli joskus kympillä ostettua.

Mutta. P1 portti tuntuu olevan tukittu. En nyt heti viitsinyt lyödä ruuvaria reiästä sisään, vaan kysyn nyt ensin täältä.

kuuluuko tuon olla kuvan mukainen?



[tuna]

Onko siinä vain kumiläppä suojana.



[jukra]

Työnnä tuo portin suoja mittarin sisään.. luukussa ei siis ole saranaa, vaan se liukuu ruuvaria apuna käyttäen mittarin sisälle.



[JanneHo]

Työnnä tuo portin suoja mittarin sisään.. luukussa ei siis ole saranaa, vaan se liukuu ruuvaria apuna käyttäen mittarin sisälle.

Juuri huomasin saman 10 minuuttia sitten. Linkkarilla tuosta urasta liuuttamalla tuo auksei. Vaati aika runsaasti voimaa, meinasi usko mennä ennenkuin antoi periksi.

Nyt sitten energialaitoksen aspaan sähköpostia, jos saisivat liitännän herätettyä henkiin.



[Mara]

En haluaisi ruveta ohjelmoimaan mitää, löytyykö valmista laitetta kWh-mittariin ja näyttö sisälle.



[-Teme-]

En haluaisi ruveta ohjelmoimaan mitää, löytyykö valmista laitetta kWh-mittariin ja näyttö sisälle.

Kyllä HomeWizard P1 mittari ja HomeWizard Energy Display

HomeWizard Wi-Fi P1 Meter - HomeWizard

Reaaliaikaisia tietoja energiankulutuksesta HomeWizard Wi-Fi P1 Meter -mittarin avulla. Kytke se vain kiinni älymittariin ja yhdistä Wi-Fiin, niin olet valmis!

www.homewizard.com

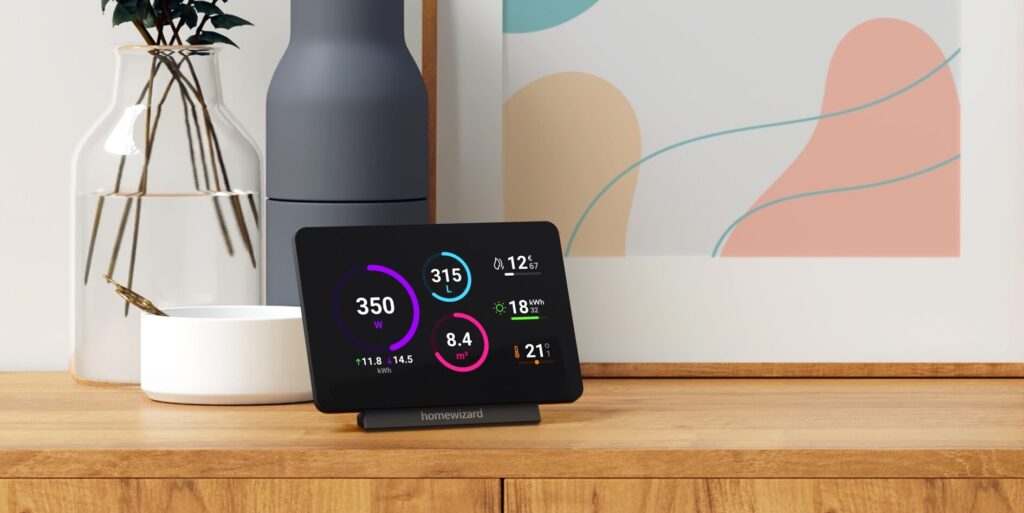

Tiedot näkyvillä HomeWizardin Energy Display -näytön avulla

Tiedot näkyvillä. Seuraa energiankulutustasi Energy Display -näytön avulla. Luo oma koontinäyttösi ja säästä kustannuksista saavuttamalla tavoitteesi.

www.homewizard.com



[Sarkari]

lähti toimimaan, 4.7k vastuksella (en kokeillut 10k)
tällä ohjelmalla mqtt serverille

GitHub - daniel-jong/esp8266_p1meter: DSMR5 P1 meter to mqtt using esp8266

DSMR5 P1 meter to mqtt using esp8266. Contribute to daniel-jong/esp8266_p1meter development by creating an account on GitHub.

github.com

ja kuvanmukaista viilausta paikallisiin yhteyksiin

Käytitkö tuota 5V powerimallia E360 kanssa vai menitkö pelkän 3V3 linjan voimin? En saanut omasta mittarista tuota pulikkaa heräämään ilman 5V linjaa mutta en toisaalta vastaanota kuin tuon statusviestin mqtt jonooni.



[korsteeni]

Käytitkö tuota 5V powerimallia E360 kanssa vai menitkö pelkän 3V3 linjan voimin? En saanut omasta mittarista tuota pulikkaa heräämään ilman 5V linjaa mutta en toisaalta vastaanota kuin tuon statusviestin mqtt jonooni.

5v tulee E360 liittimestä esp'ille ja esp'in 3,3 >4.7k nosto datapinniin
vaati minulla elkon virransyöttöön, muuten ei jaksanut käynnistyä



[Sarkari]

5v tulee E360 liittimestä esp'ille ja esp'in 3,3 >4.7 nosto datapinniin
vaati minulla elkon virransyöttöön, muuten ei jaksanut käynnistyä

Tuon 5V liitännän lisäämisen jälkeen ESP jaksaa käynnistyä ja lähettää ensimmäisen viestin jonoon. Tuon jälkeen pulikka hiljenee eikä viestejä tule. Mitähän tästä vielä puuttuu että saisi toimivan lukijan.



[korsteeni]

oon kytkenyt näin
1 ja 2 yhteen ja esp'in 5volttiin
3 ja 6 yhteen ja esp'in maihin, näiden välille elko, (minulla 200 mikroa)
esp'in 3,3v ja rx välille 4,7k tai 10k vastus, täkään ei ilmeisesti tarvita

ilman elkoa minulla ei toiminut ja tietysti sähköyhtiön on pitänyt ottaa portti käyttöön etänä, muutoin antaa vain sen yhden viestin



[Sarkari]

Eli ilmeisesti hieman eri tavalla mitä tuo kuva näyttää täältä (https://github.com/daniel-jong/esp8266_p1meter) Tuossahan tuo RX taso nostetaan tuon 3V3 linjan kanssa ja 5V menee suoraan ESPin 5V linjaan.



[VesA]

En kyllä kytkenyt tuota RTS-karvaa ollenkaan, mutta 5V on käytössä opton virransyöttöön, minulla kun on piitkän linjan perässä optoisolaattori eikä ESP ihan siinä vieressä. En nyt muista mistä katsoin, ettei tuo RTS ollut tarpeen.



[korsteeni]

jostakin luin että on on tilassa kun on pystyssä
d1 minissä on regu mikä tekee 3.3 voltin joten sille riittää kun saa 5v
datapinni on taasen 3,3 joten vastus siitä jos sillä haluaa nostaa pystyyn



[Sarkari]

En kyllä kytkenyt tuota RTS-karvaa ollenkaan, mutta 5V on käytössä opton virransyöttöön, minulla kun on piitkän linjan perässä optoisolaattori eikä ESP ihan siinä vieressä. En nyt muista mistä katsoin, ettei tuo RTS ollut tarpeen.

Mahtaisiko mennä niin yksinkertainen kytkentä et 5v linjasta voima espille ja datalinjasta data ilman ylösvetoja vastuksia tai muita?



[Arisoft]

En kyllä kytkenyt tuota RTS-karvaa ollenkaan

Sitten sulla jäi "Request To Send" antamatta HAN-portille, jollloin se ei lähetä mitään. Kyllä se pitää kytkeä. Voi muistaakseni laittaa suoraan HAN-portin 5V linjaan.

HAN-laite aktivoi tietopyyntötulon asettamalla sen korkeaksi (4,0 V/5,0 V/5,5 V, min./nom./
max.). Tietopyyntötulo on suunniteltu ottamaan 4,0–10,0 mA:n virran, kun se on aktivoitu.
Tietopyynnön nasta on suojattu ylijännitteeltä, oikosululta ja negatiiviselta jännitteeltä.

minulla kun on piitkän linjan perässä optoisolaattori eikä ESP ihan siinä vieressä

Tiedonsiirtonopeus on aika suuri ja piiitkä linja saattaa aiheuttaa sen kanssa myös ongelman. Mutta kyllä sieltä jotain sotkua tulee ulos jos portti lähettää ylipäänsä dataa. Omassa HAN-lukijassa piti ihan trimmata tuo vastus sopivaksi että siirtovirheitä ei tulisi nopeudesta johtuen. Vastuksen koko vaikuttaa signaalin nousu ja laskunopeuksiin epäsymmetrisesti ja niissä ei ole paljoa virhemarginaalia.

Ja sitten tuo 4,7 tai 10 ohmin vastus on aivan liian pieni. Sen pitäisi olla kilo-ohmeja.



[korsteeni]

.......

Ja sitten tuo 4,7 tai 10 ohmin vastus on aivan liian pieni. Sen pitäisi olla kilo-ohmeja.

painovirhepaholainen, hittolainen, tietysti kiloja kuten noissa lukuisissa ohjeissakin on



[VesA]

Tiedonsiirtonopeus on aika suuri ja piiitkä linja saattaa aiheuttaa sen kanssa myös ongelman. Mutta kyllä sieltä jotain sotkua tulee ulos jos portti lähettää ylipäänsä dataa.

Eise kyllä sitä RTS-jännitettä kaipaa, ehkä siinä on Aidonilla sisäinen ylösveto.... Näitä aikoinaan hankalissa paikoissa harjoitelleena en edes yrittänyt siirtää signaalia jännitteenä vaan virtana. Eli siellä on mittarin kuormana opton ledi jonka yli on varmaan joku 1,5V, 4mA sähkön kulkiessa ja opton toinen puoli on sillä yliohjautunut reilusti auki vaikka bitin kohdalla vähän häröä oliskin. Ja jos bitti on vuorostaan sellainen että virta ei kulje, niin pelkkä häiriöjännite ei saa aikaan sellaista virtaa joka ledin herättäisi. Ei sieltä ole tullut yhtään sotkua tähän mennessä vaikka johto kulkee samassa nipussa talon syöttökaapelin jne tauhkan kanssa. Opto on 1MHz malli että pysyy bitin reunat sen puolesta suorina. Ihan perusoptolle HAN-portin nopeus voi olla jo vähän liikaa.



[Arisoft]

Opto on 1MHz malli että pysyy bitin reunat sen puolesta suorina. Ihan perusoptolle HAN-portin nopeus voi olla jo vähän liikaa.

No niin, olit siis rakentanut siitä perinteisen virtasilmukan niin toimii vakaasti.

Eise kyllä sitä RTS-jännitettä kaipaa, ehkä siinä on Aidonilla sisäinen ylösveto

Tuotapa en tullut koskaan mitanneeksi, joska se pinni olisi jo valmiiksi 5V tasolla. Virtamääräksi kyllä vaadittiin tuossa aika merkittävä määrä. Siellähän on sisällä opto myös tuohon suuntaan. Dokumentin perusteella jotain muuta siis oltava kyseessä kuin sisäinen ylösveto, kun sinne pitäisi virtaa nimenomaan saada syötettyä. Nyt en kyllä lähde testaamaan pitääkö tuo kuvio paikkansa omassa mittarissa. Liekö mittarikohtaisia eroja kenties?



[korsteeni]

oon kytkenyt näin
1 ja 2 yhteen ja esp'in 5volttiin
3 ja 6 yhteen ja esp'in maihin, näiden välille elko, (minulla 200 mikroa)
esp'in 3,3v ja rx välille 4,7k tai 10k vastus, täkään ei ilmeisesti tarvita

ilman elkoa minulla ei toiminut ja tietysti sähköyhtiön on pitänyt ottaa portti käyttöön etänä, muutoin antaa vain sen yhden viestin

tein varakappaleen jos ukkonen pistää päreiksi ja samalla kokeilin, D1 mini, landis E360
- 1 ja 2 pinni täytyy yhdistää, muutoin ei lähetä
- pull-up 10k, 4k7 sekä ilman vastusta, kaikilla toimii, D1 minissä on ilman ulkopuolista vastusta tolppa pystyssä

elikkä ei tuossa komponentteja tarvita, 3 piuhainen kaapeli ja liitin, liittimessä voi yhdistää 1 ja 2
edit:
se elko tarvitaan, muuten ei toimi, laitoin 220 mikrosen



[Sarkari]

Tuolla korsteenin versiolla sain nyt myös lukemisen toimimaan. Landis+Gyr E360 mittarista. Tuo kuva minkä laitoin aiemmin mutta lisäsin vielä elkon tuonne D1 minin maan ja RJ11-liittimen "maan" väliin.



[anders]

Mikä olisikaan tällä hetkellä suositelluin HAN-kytkentädongle tms millä nimellä tuota haluaa kutsua?



[-Teme-]

Mikä olisikaan tällä hetkellä suositelluin HAN-kytkentädongle tms millä nimellä tuota haluaa kutsua?

HomeWizard joka kustantaa n.30€



[Alfonzo]

Täällä myös päivitettiin tuo aiemmin ledin vilkkumisesta kulutusta mitannut palikka uuteen aikakauteen. Nopealla vilkaisulla myös ledin väri kertoo missä kolmanneksessa mennään pörssisähkön hinnan suhteen.

Ylempi keltainen vaihtuu 3sek välein kertoen tämän hetkisen tuntihinnan ja hetkellisen tehon.
Alempi sininen päivittyy 10sek välein kertoen:
- vaihekohtaiset tehokertoimet
- seuraavien 4 tunnit hinnat, marginaali huomioitu mutta ei siirtoa
- edellisen 4 tunnin kulutuksen kWh
- edellisen 4 tunnin kulutukset rahana
- vaihekohtainen hetkellinen teho



[Samppa]

Nyt alkaa oleen nämä ESPhome kikkareet taas lopun edellä. Jostain syystä vermeet näkyy jo ESPhome käyttöliittymässä (ver. 2024.6.6) offline tilassa, mutta energiamittari silti vielä pelaa. Otin HA:sta snapshotin ja koitin päivittää OS:n versioon 13.1 ja samalla esphomen versioon 2024.8. Kumman tahansa jälkeen kuitenkin mikään ESP laite ei enää pelitä. Tulee herjaa:

INFO ESPHome 2024.8.0
INFO Reading configuration /config/esphome/eleniahan.yaml...
INFO Starting log output from 192.168.xx.xx using esphome API
WARNING Can't connect to ESPHome API for eleniahan @ 192.168.xx.xx: Error connecting to [AddrInfo(family=<AddressFamily.AF_INET: 2>, type=<SocketKind.SOCK_STREAM: 1>, proto=6, sockaddr=IPv4Sockaddr(address='192.168.xx.xx', port=6053))]: [Errno 113] Connect call failed ('192.168.xx.xx', 6053) (SocketAPIError)

Sama vika taitaa tulla jo HA:n bootistakin. Ainoa tapa saada tuo taas toimimaan on palauttaa HA snapshotista, jonka otin juuri ennen virityksiä. Tällöin HA palautuu käynnissä olleeseen tilaan ja data kulkee. Mutta nyt taitaa olla tilanne, ettei kestä tehdä oikein mitään

Jotenkin suurin into jatkuvan värkkäyksen kanssa hiipumaan päin. Meinasin, että koittaisiko hyppyä HomeWizard P1 lukijaan. Siihen näyttää olevan HA:ssa ihan oma integraatio ja laitteessa oma API. Pitäisi mennä ilman "omaa koodailua". Onko noita jo minkä verran käytössä HA:n kanssa porukalla? Millainen on esim. datan päivityssykli HA:n suuntaan? Käytän tuota mittarin dataa mm. kuormanhallintaan, niin sillä alkaa olemaan aika kriittinen komponentti. Toki voisi alkaa muuntamaan tuota koodia myös siihen ESPhome external component muotoon, mutta sitten ilmeisesti menisi myös kytkennät uusiksi. Siinä mielessä voisi olla helpoin ottaa vain se HomeWizard käyttöön.



[tuna]

Kirjaimellisesti mitään säätöä ei ole tarvinnut puolentoista vuoden aikana. Piuha kiinni mittariin, EspHome-integraation lisäys HomeAssistantiin, sen jälkeen ei ole ollut pienintäkään hikkaa. Onko Sampalla stabiili wifi?



[Samppa]

wifi on mielestäni ihan ok. Kaksi Unifi 6 tukiasemaa (mesh) ja hallintaan proxmox virtuaalihostilla unifi network server (container). Toinen tukiasema ihan sähkökaapin vieressä. IoT vehkeet omassa vlanissa ja wlanissa. Vlan hallinta palomuurilla. Pistin jo tilaten tuon HomeWizardin



[kaihakki]

Minulla on HomeWizard pyörinyt jo jonkin aikaa ja on tosi hyvä. Toimii moitteetta ja kertoo missä mennään.
Tässä tämän hetken kuva. Kaikki kolme vaihetta näkyy. Näkee yhdellä silmäyksellä eri laitteiden toiminnat, kun tietää niiden ajoituksesta ja vaiheista. Kolmivaihenäyttö maksaa tosin 0,99 euroa kuussa.

HomeWizardissa taiitaa olla myös portti datan ulosotolle. Heidän sivustolla löytyy ohjeita.



[Samppa]

Tarkoitus on liittää se suoraan HomeAssistanttiin, kännykkäsovellusta ei mahda tulla käytettyä varsinaiseen seurantaan. Voihan tuota testimielessä kokeilla. Käsittääkseni HomeAssistanttiin saa API:n kautta luettua kaiken datan mittarista ilman mitään erillisiä soppareita. Vai saako?



[kaihakki]

Soppareista ei ole tietoa, mutta täältä löytyy jotain tietoa.

Energyn integroiminen muihin järjestelmiin (API) | HomeWizard Tukipalvelu

Energy-API-rajapinnan käyttöön ottaminen ja sen avulla kehittäminen

helpdesk.homewizard.com

Tässä tarkempaa ohjetta.

Introduction | HomeWizard Energy API Documentation

With the HomeWizard Energy platform, you can get insights in your energy usage. Use the HomeWizard Wi-Fi P1 meter to access real-time data directly from your smart meter, the HomeWizard Wi-Fi Energy Socket to get energy insights from all your devices, the HomeWizard Wi-Fi kWh Meter to measure...

api-documentation.homewizard.com



[korsteeni]

wifi on mielestäni ihan ok. Kaksi Unifi 6 tukiasemaa (mesh) ja hallintaan proxmox virtuaalihostilla unifi network server (container). Toinen tukiasema ihan sähkökaapin vieressä. IoT vehkeet omassa vlanissa ja wlanissa. Vlan hallinta palomuurilla. Pistin jo tilaten tuon HomeWizardin

kaikki, missä on wifi, ovat epämääräisen epäluotettavia
jos haluaa että jokin toimii on siinä oltava kaapeli/kuitu välillä
harvoin pääsee espillä kuukautta ilman kuolleen aivokäyrää mittauksissa, yleensä halttaa viikottain ja usein päivittäinkin

tässä tänään



[Luukku]

kaikki, missä on wifi, ovat epämääräisen epäluotettavia
jos haluaa että jokin toimii on siinä oltava kaapeli/kuitu välillä
harvoin pääsee espillä kuukautta ilman kuolleen aivokäyrää mittauksissa, yleensä halttaa viikottain ja usein päivittäinkin

Vähäisen Home Assistant kokemuksen perusteella alan olla samaa mieltä. Vaikka onkin laitteilla oma verkko. HA:n päivitykset sotkee.



[Arisoft]

kaikki, missä on wifi, ovat epämääräisen epäluotettavia
jos haluaa että jokin toimii on siinä oltava kaapeli/kuitu välillä
harvoin pääsee espillä kuukautta ilman kuolleen aivokäyrää mittauksissa, yleensä halttaa viikottain ja usein päivittäinkin

Itse tein itselleni nimenomaan ethernet version eikä sen toiminnassa tai luotettavuudessa ole ollut mitään ongelmaa. Mittarin lukemat tulevat suoraan raspille verkon kautta ja sähköt se ottaa HAN-portista eli vain ethernet piuha on tarpeen. Se, miten tuon saisi HA:lle on sitten asia mitä en tiedä. Joku softa tarvitaan tiedon ymmärtämiseen. Itsellä käytössä kokonaan oma softa tuohon niin en tunne asiaa.



[-Teme-]

WTH32-ETH01 on ESP32 dev board jossa on Ethernet liitäntä.
Home Assistantin kanssa on näppärin käyttää ESPhomea ja sen DSMR komponenttia
DSMR konffis pohja löytyy githubista



[Pretor]

Nyt alkaa oleen nämä ESPhome kikkareet taas lopun edellä. Jostain syystä vermeet näkyy jo ESPhome käyttöliittymässä (ver. 2024.6.6) offline tilassa, mutta energiamittari silti vielä pelaa.

Toki voisi alkaa muuntamaan tuota koodia myös siihen ESPhome external component muotoon, mutta sitten ilmeisesti menisi myös kytkennät uusiksi. Siinä mielessä voisi olla helpoin ottaa vain se HomeWizard käyttöön.

Huomasin tänään saman, että tuo ite värkätty HAN/P1-reader näkyy olevan offline-tilassa, mutta silti sen pystyy OTA-päivittämään ja data kulkee edelleen. En siis itsekään ole saanut aikaiseksi vielä ruveta koodin kanssa säätämään, vaikka custom componentit lakkaa toimimasta tulevaisuudessa.


Muuten ei mitään ongelmia muiden ESPhome -kikkareiden kanssa. Ei pätki, ei katkea yhteydet ja kaikki pelaa päivästä toiseen. Tosin mulla on kiinteät ip-osoitteet jokaisella palikalla.
HA, ESPhome yms. kaikki päivitetty uusimpiin versioihin.

kaikki, missä on wifi, ovat epämääräisen epäluotettavia
jos haluaa että jokin toimii on siinä oltava kaapeli/kuitu välillä
harvoin pääsee espillä kuukautta ilman kuolleen aivokäyrää mittauksissa, yleensä halttaa viikottain ja usein päivittäinkin

Jossainhan se on vikaa, jos pätkii vähän väliä ja toisilla pelaa kuukaudesta (vuodesta) toiseen ilman minkäänlaista ongelmia.



[Samppa]

Minäkin sain esphomen päivitettyä ja jopa joksikin aikaa palautettua tuon onlineen kun tein unifin hallinnasta tuolle reconnectin. Mutta menee jonkin ajan päästä taas offlineen. Toimii kuitenkin. Mutta ei kestä päivittää ha os:ää. Corea en kokeillut päivittää, nyt asennettu uusin heinäkuun versio. OS:n päivityksen jälkeen tuo HAN lukija ei enää herää mitenkään, muut esphome kikkareet pelaa. Mitä lienee ongelmana, mutta jospa tuo HomeWizard olisi luotettavampi.

Minullakin on noissa kaikissa kiinteä ip

edit: coren kesti näköjään päivittää uusimpaan 2024.8.3. Edelleen pelaa sähkömittarilukija, vaikka näkyykin nyt offline.



[bungle]

Tällästä pukkaa myös:

Mikä on Cozify HAN?

Sähkönkulutuksen ja -tuotannon lukulaite skandinaavisiin olosuhteisiin. Toimi fiksusti ja paranna sähkönkulutustasi! Suunniteltu Suomessa.

www.cozify.fi
