En usko että kahvinkeiton takia laukeaa. Sen verran voi myös helpottaa mieltä, että se 25A on ihan vain sopimuskysymys sähkölaitoksen kanssa. Luultavasti siihen voisi vaihdattaa isommankin. Eli johdot tuskin käryää vaikka hetken aikaa pääsulaketta ylikuormittaisitkin.

Käyriä tuntuut olevan hankala löytää netistä, mutta yhden valmistaja gG tyypin sulakkeen käyrässä 25A kesti tunteja 38A virtaa. Sitä suuremmilla virroilla aika alkoi nopeasti vähenemään.

P

Perusdiplomi

Aktiivinen jäsen
Arisoft sanoi:
Katsoin näytöllisen EM340 mittarin ohjekirjaa.
katso liitettä 96971

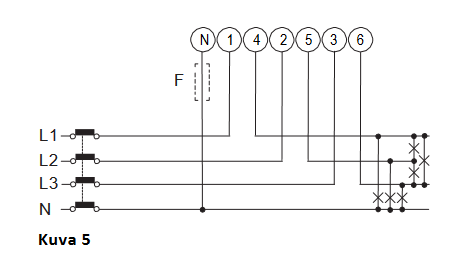

Tuossa on määritelty sulakkeeksi nopea 315 mA sulake mutta se on kytketty nollajohtoon! Muista sulakkeista ei ole edes mainintaa. Oletus lienee, että sulakkeet on jo siellä missä niiden pitääkin olla.

EM21 mallissa taas on piirretty sulakkeet ja jälleen sama koko

katso liitettä 96972
Klikkaa laajentaaksesi..

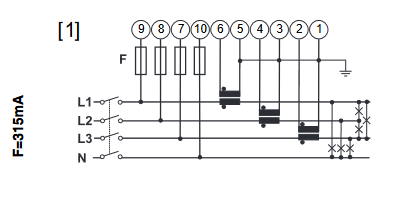

Niin tuo esimerkki on suorasta kolmivaihe mittauksesta. Jos otta Gavazzin epäsuoran kolmivaihemittarit esim. EM210 niin ne sulakkeet on kuvassa.

A

Arisoft

Hyperaktiivi
Perusdiplomi sanoi:
Niin tuo esimerkki on suorasta kolmivaihe mittauksesta. Jos otta Gavazzin epäsuoran kolmivaihemittarit esim. EM210 niin ne sulakkeet on kuvassa.katso liitettä 97025
Klikkaa laajentaaksesi..

Niin ja tuossa kuvassa on se sulakkeen kokokin 315mA. En tiedä miksi Shellyn kuvassa ei ole voitu sulakkeen kokoa speksata kun se kuitenkin on tiedossa paljonko virtaa se haluaa. Loppupelissä kuitenkin on kyse siitä, että nuo sulakkeet eivät ole johdon suojaamiseen ylikuormitukselta vaan oikosulkusuojaamiseen. Koolla ei ole väliä kunhan laukeavat, mikäli tulee oikari mittariin.

jussipa

jussipa

Aktiivinen jäsen
Mitä mieltä raati on tällaisesta johdosta. Johto lähtee laitteesta irti ihan vetämällä ja johdon liitinpää näyttää tältä. Pinnit suoraan kosketettavissa. Toisessa pää tosiaan tulee suoraan pistorasiaan kiinni.

Viimeksi muokannut ylläpidon jäsen:
haraldh

haraldh

Vakionaama
Tuo näyttää omatekoiselta IEC-liittimen viritykseltä jolla syöttää virtaa sellaiseen PC:n virtalähteeseen jossa oli näytölle ulostulo. Tuli joskus viriteltyä tuollainen koska uptime, sähkökatko viikon päästä.

jussipa

jussipa

Aktiivinen jäsen
haraldh sanoi:
Tuo näyttää omatekoiselta viritykseltä jolla syöttää virtaa sellaiseen PC:n virtalähteeseen jossa oli näytölle ulostulo. Tuli joskus viriteltyä tuollainen koska uptime, sähkökatko viikon päästä.
Klikkaa laajentaaksesi..
Ihan kotimaassa suunniteltu "terveyslaite" kyseessä. En ymmärrä miten tuollainen ns. aivopieru voinut jäädä. Laite ollut meilläkin useita kertoja lainassa ja lapsetkin käyttäneet tuota. Nyt vasta huomasin tuon.

Laitteen päässä tosiaan reikäliitin, joka yleensä on johdossa.


A

Arisoft

Hyperaktiivi
jussipa sanoi:
Laitteen päässä tosiaan reikäliitin, joka yleensä on johdossa.
Klikkaa laajentaaksesi..

Tukesiin vihje ja laitteet kerätään pois kuluttajilta. UPSeissa on tuollaisia liittimiä, koska niistä tulee sähköä, mutta tämä laite ei näytä UPSilta.

Veikkaisin tuota rankinta takaisinvetoa tälle siksi että sellaista on tehty muissakin laitteissa joissa on riski päästä koskettelemaan jännitteellisiä osia syystä taikka toisesta.

R

repomies

Hyperaktiivi
Tuo johto on hengenvaarallinen, jos se kytketään pistorasiaan joka ei ole vikavirtasuojattu. Vikurin kanssa käyttäen riski on lähinnä se, että jos oikein taitavasti koheltaa, saa 230V kulkemaan kämmenensä läpi nollajohtoon. Viluttaahan sekin. Tainno, kai siihen voi molemmista käsistä työntää sormet. Silloin ei sitten auta se vikavirtasuojakaan.

K

kotte

Hyperaktiivi
jussipa sanoi:
Mitä mieltä raati on tällaisesta johdosta. Johto lähtee laitteesta irti ihan vetämällä ja johdon liitinpää näyttää tältä. Pinnit suoraan kosketettavissa. Toisessa pää tosiaan tulee suoraan pistorasiaan kiinni.
Klikkaa laajentaaksesi..
Väärin ja standardispeksin vastaisesti käytetty ja kytketty. Vastaavalla, mutta hiukan eri osista koostuvalla virityksellähän voi vaikkapa syöttää aurinkopaneeleilla tuotettua mikroinvertterillä verkkosähköksi muunnettuna syöttää suoraan schuko-pistokkeeseen tai syöttää siirrettävän aggregaatin sähköä kodin verkkoon sen jälkeen, kun on katkaissut pääkytkimellä yhteyden verkkoon sähkökatkon aikana.

jussipa

jussipa

Aktiivinen jäsen
Arisoft sanoi:
Tukesiin vihje ja laitteet kerätään pois kuluttajilta. UPSeissa on tuollaisia liittimiä, koska niistä tulee sähköä, mutta tämä laite ei näytä UPSilta.

Veikkaisin tuota rankinta takaisinvetoa tälle siksi että sellaista on tehty muissakin laitteissa joissa on riski päästä koskettelemaan jännitteellisiä osia syystä taikka toisesta.
Klikkaa laajentaaksesi..
Kyseinen firma näyttää lopettaneen toiminnan viitisen vuotta sitten ja laitteita ei enää näy myynnissä missään. Tuo tuote oli kohtuu hintava, joten siitä ei mitään trendituotetta koskaan tullut. Toki tuosta voi tukesille vinkata.

Espejot

Espejot

Hyperaktiivi
Mitenkäs maadoitus hoidetaan jos tulee ylimääräinen rymäkeskus... paneleiden rimoista keskukseen ja keskukseen ylijännitesuoja mutta minne kaapeli ryhmäkeskuksesta? Liitetäänkö se olemassa olevaan maakaapli vai tarvitaanko uusi tms?

A

Arisoft

Hyperaktiivi
Espejot sanoi:
Mitenkäs maadoitus hoidetaan jos tulee ylimääräinen rymäkeskus.
Klikkaa laajentaaksesi..

Tuskin salamasuojana toimivaa maadoitusta varten tarvii rakentaa mitään ryhmäkeskusta. Fysiikan lakien mukaan ukkosenjohdatin vedetään suorinta mahdollista reittiä pitkin maahan eli suoraan sinne talon maadoituselektrodiin. Esim. alla olevan kuvan tapaan. Puristettava C-liitin voisi olla parempi kuin tuollainen momenttiavaimella ruuvattava, mutta periaate lienee sama. Standardeista en tiedä, niistä joku viisaampi saa kertoa lisää.


Viimeksi muokannut ylläpidon jäsen:
Espejot

Espejot

Hyperaktiivi
Arisoft sanoi:
Tuskin salamasuojana toimivaa maadoitusta varten tarvii rakentaa mitään ryhmäkeskusta. Fysiikan lakien mukaan ukkosenjohdatin vedetään suorinta mahdollista reittiä pitkin maahan eli suoraan sinne talon maadoituselektrodiin. Esim. alla olevan kuvan tapaan. Puristettava C-liitin voisi olla parempi kuin tuollainen momenttiavaimella ruuvattava, mutta periaate lienee sama. Standardeista en tiedä, niistä joku viisaampi saa kertoa lisää.
Klikkaa laajentaaksesi..

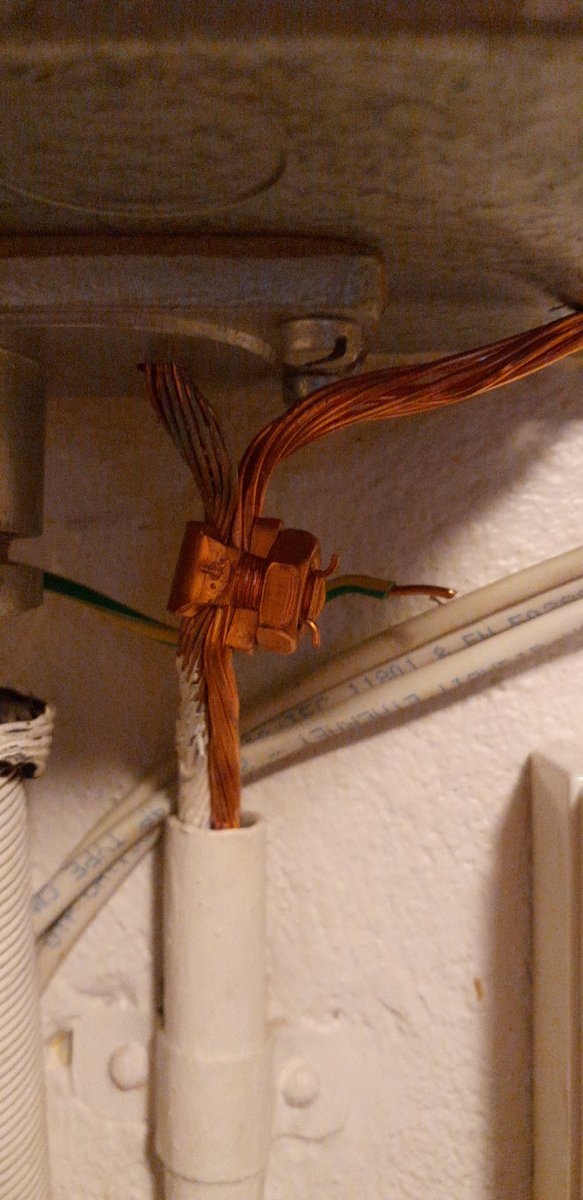

Tuohon lopputulmeaan tulin hieman asiaa fundeerattua... eli 25m kuparia alapohjaan.

M

MiguelCiervo

Aktiivinen jäsen
Onko kenelläkään kokemusta tai vinkata seuraava tuotetta.

Eli haluaisin liittää PILP:n energiamittariin, tämä ei ole haastavaa koska 3-vaihemittareita näytöllä löytyy helposti. Mutta haluaisin mielellään että mittari siirtäisi kulutusdatan valmiiseen sovellukseen tai pilveen josta datan voi noutaa.

Pilpissä on oma "energiamittari" mutta en luota siihen pätkääkään. Toki voi olla että haluttu laite on sen verran kallis että jää haaveeksi mokkula.

Olisi myös tarkoitus lisätä älypistorasioita ja kosteus-/lämpötilaantureita. Onko kokemusta että miten hyvin esim. Tapon tai nediksen tuotteet toimivat?

(Vinkatkaa jos väärässä paikassa viesti, lisäillään oikeaan ryhmään viesti)

M

mokin

Aktiivinen jäsen
3em itsellä mittaamassa koko kaappia, ei pitäisi olla ongelmaa laittaa tuo pelkästään PILPille, jos automaatiota haluaa ja home assistant ei napostele, niin 3em pro

K

korsteeni

Vieras
pari vuotta vanha. mikähän niistä 6000 sertistä tähän ropleemaan auttais


Viimeksi muokannut ylläpidon jäsen:
R

roots

Hyperaktiivi
Puuilo, Tokmanni tai Mätänet tjms ollut ostopaikka, varmaan tuo viimeinen kun tommoseksi mennyt. :cool:
Näissä huomannut että ABB tai vastaava pitää ostaa jos meinaa näitä käyttää tai ettei tarvii uusiskella usein.

J

Jule

Vakionaama
Vanhat Kosti sarjan 1osaiset pistorasiat oli hyviä, mutta niitä ei enää saa. Itseasiassa se koko kosti kalustesarja oli erinomainen.

M

markok

Aktiivinen jäsen

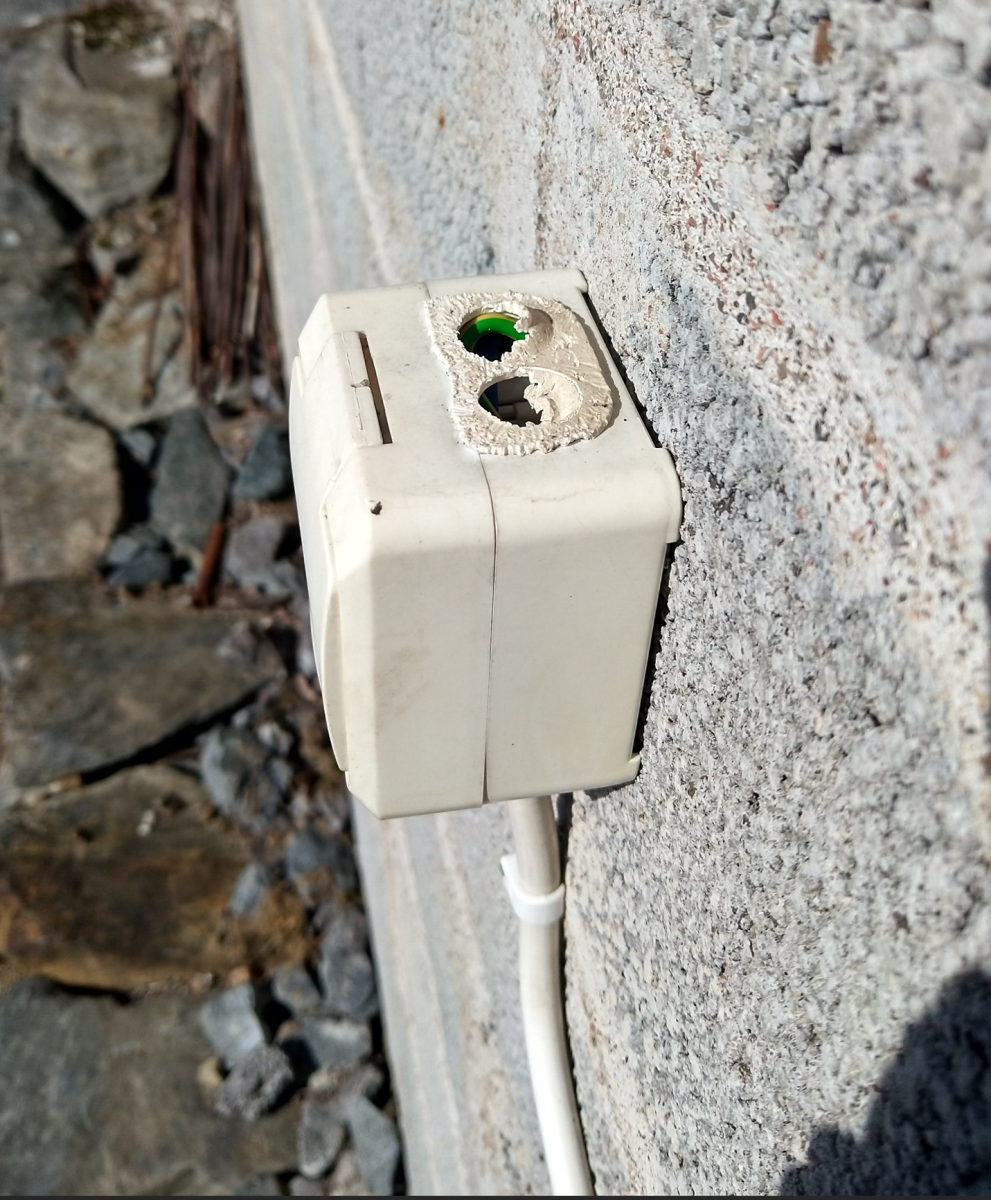

Ihan samalla tavalla oli käynyt meilläkin yhdelle ulko pistorasialle. Kuvasta päätellen ihan saman valmistajan tuote. Ei ole sen jälkeen tullut ulkokäyttöön ostettua muuta kuin ABB:tä.

P

Perusdiplomi

Aktiivinen jäsen
Läpiviennin polymeeri osan UV-suojaus puuttunut valmistajalta. Valmistusvirhe.
Tukes varmaan kiinnostuisi jos parissa vuodessa ulkona tuollaiseksi menee. Komponentti ei kestä käyttötavan mukaisia olosuhteita.
En tunista tuota merkkiä, onko valmistaja tarkoittanut sen ulkokäyttöön?

Espejot

Espejot

Hyperaktiivi
maanma sanoi:
Voitko vähän tarkentaa.
Klikkaa laajentaaksesi..
En, ei ole ammatitaitoa,

maanma sanoi:
Myös onko ulkopuolella jotain jo ?

Lähinnä Faradayn häkin kannalta ajattelen.
Klikkaa laajentaaksesi..

Lähinnä mietin että tuonko uuden ryhmäjkeskuksen maadoituskaapelin a) alapohjaan ja kytken sen olemassa olevaan ulos menevään maadoituskaapeliin. b) Jätän kiepille alapohjaan sepelin alle c) Jeen reiän sokkeliin ja vien ulos.

A-kohta koukkutais koska säästäisi kaapelikuluissa ja olisi ennen kaikkea helppo.

M

markok

Aktiivinen jäsen
Perusdiplomi sanoi:
Läpiviennin polymeeri osan UV-suojaus puuttunut valmistajalta. Valmistusvirhe.
Tukes varmaan kiinnostuisi jos parissa vuodessa ulkona tuollaiseksi menee. Komponentti ei kestä käyttötavan mukaisia olosuhteita.
En tunista tuota merkkiä, onko valmistaja tarkoittanut sen ulkokäyttöön?
Klikkaa laajentaaksesi..
En tiedä onko @korsteeni käyttänyt samaa merkkiä, mutta tästä oli omassa tapauksessa kyse https://www.puuilo.fi/harju-1-os-pistorasia-pinta-ip44

Yhdestä toisesta Harjun maahantuomasta laitteesta olen jo Tukesille ilmoituksen tehnyt. Pariin vuoteen en ole enää ostanut mitään tuotetta minkä pakkauksessa lukee Harju. Sen verran huonolaatuista tavaraa nuo markkinoille työntää.

K

korsteeni

Vieras
K

korsteeni

Vieras
ekomies sanoi:
Mulla ei oo 6-tonnista kotona, mutta ko sähkölaite ei ole kestänyt asennuspaikan mekaanista rasitusta. Oletan vain, että linnut ovat nokkineet tiivisteen rikki tms muu ulkopuolinen tekijä.
Klikkaa laajentaaksesi..
se mureni ihan hiekaksi kun poististin........heh, sama kun munkki ilman kananmunaa(taikinassa), sitko puuttuu
vai olisiko muoviaineen sakoluku

P

Perusdiplomi

Aktiivinen jäsen
markok sanoi:
En tiedä onko @korsteeni käyttänyt samaa merkkiä, mutta tästä oli omassa tapauksessa kyse https://www.puuilo.fi/harju-1-os-pistorasia-pinta-ip44

Yhdestä toisesta Harjun maahantuomasta laitteesta olen jo Tukesille ilmoituksen tehnyt. Pariin vuoteen en ole enää ostanut mitään tuotetta minkä pakkauksessa lukee Harju. Sen verran huonolaatuista tavaraa nuo markkinoille työntää.
Klikkaa laajentaaksesi..
En itse osta myöskään mitään Harjun tuotteita. Puuilon tiedoissa lukee, että "Ulkoseinään tai muuhun kosteaan tilaan sopiva 1-osainen maadoitettu pistorasia IP44 (roiskevesitiivis)." Ei siis kestä ulkona, joten tavara virheellinen

V

VesA

In Memoriam
Espejot sanoi:
En, ei ole ammatitaitoa,



Lähinnä mietin että tuonko uuden ryhmäjkeskuksen maadoituskaapelin a) alapohjaan ja kytken sen olemassa olevaan ulos menevään maadoituskaapeliin. b) Jätän kiepille alapohjaan sepelin alle c) Jeen reiän sokkeliin ja vien ulos.

A-kohta koukkutais koska säästäisi kaapelikuluissa ja olisi ennen kaikkea helppo.
Klikkaa laajentaaksesi..
Maadotus on oma juttunsa, mutta näissä on myös sellainen asia kuin potentiaalintasaus. Sen takia ne maat pitäisi olla yhdessä.
fi.wikipedia.org

Maadoitus – Wikipedia

fi.wikipedia.org fi.wikipedia.org

V

VesA

In Memoriam
Espejot sanoi:
Siis ryhmäkeskus1 ja ryhmäkeskus2 maat pitäisi yhdistää? Ymmärsinköhän oikein...
Klikkaa laajentaaksesi..
No samaan aikaan kosketeltavat asiat pitää hoitaa johdolla yhteen. On se varmaan helpompaa yhdistää maat kuin selvittää miten mikin putkenpätkä jne on aiemmin 'tasattu'. Mittakeskuksessa useinkin on aika komea kisko tasausta varten, koska sinne ei sähköyhtiöltä viittä johtoa juuri tule, siellä se talon maa nollataan. Jos sattuu syötön nolla irtoamaan niin kelluupahan koko talo sitten samassa potentiaalissa jota talon yhteinen maadotus koittaa pitää kurissa.

MarkkuJ

MarkkuJ

Aktiivinen jäsen
Moro

Ei kaikki kinkkien tekemä ole paskaa,siellä tehdään hintaa vasttavia tuotteita,länsimaissa yleensä yritetään tehdä hyviä mutta eipä täälläkään siinä aina onnistuta.
Jos kaikki Kiinassa valmistettu olisi sitä paskaa niin eipä sieltä enään tavaraa tilattaisi mutta hyvä ja halpa ei yleensä ole samassa paketissa ja kun vaikkapa näitä aurinkopaneeleita ostellaan niin jospa ei niihin kaikista halvimpiin sorruttaisi tai kyllähän näistä paneeleista löytyy ihan testejäkin kunhan vaan haeskelee,ei suomalaisia mutta ulkolaisia ja kääntäjällä se tekstikin taipuu ymmärrettäväksi suomeksi helposti.
Taitavat lähes kaikki aurinkokennot tulla Kiinasta ja paneeleiksi rakennettuina sitten jo useammasta maasta,jos Kiinasta tuleva kaikki olisi paskaa ei näitä kunnollisia aurinkopaneeleita olisi olemassa.
Tämä ei ole "kiinanpaskan" puolustelua mutta nykypäivänä ei monikaan ala pyörisi ilman Kiinassa valmistettuja kompnentteja näin se ikävä kyllä vaan on,ikävä kyllä siinä mielessä etten minäkään mielelläni sellaiseen maahan rahojani jakele mutta väkisinkin tuotetta ostaessa sen sisältämissä komponenteissa tuen myös Kiinaa.

K

kotte

Hyperaktiivi
MarkkuJ sanoi:
Tämä ei ole "kiinanpaskan" puolustelua mutta nykypäivänä ei monikaan ala pyörisi ilman Kiinassa valmistettuja kompnentteja näin se ikävä kyllä vaan on,ikävä kyllä siinä mielessä etten minäkään mielelläni sellaiseen maahan rahojani jakele mutta väkisinkin tuotetta ostaessa sen sisältämissä komponenteissa tuen myös Kiinaa.
Klikkaa laajentaaksesi..
Olen pitkälti samaa mieltä. Kiinalaisen tavaran laatuvaihtelu (brandien kesken tyypillisesti) on suurempaa kuin lähempää tuotetun. Usein vaihtelu on huonompaan suuntaan, mutta joskus parempaakin. Ongelmana pikemminkin on, että jotkut oman lähialueemme kauppiaat ja maahantuojat taitavat omien edustuksiensa kohdalla painottaa enemmän hintakatetta kuin laatutekijöitä.

J

Jalppi

Aktiivinen jäsen
Suunittelen uutta alakeskusta kellarikerroksen josta sähköt esim. vilpille ja lvv:lle.
Kysymys onko mitään tarvetta ei vikavirtasuojatulle ryhmälle vai kaikki vaan vikavirran taakse?

Viimeksi muokattu:
Hempuli

Hempuli

Töllintunaaja
Tarpeesta en tiedä. Sähköasentaja teki meille ryhmäkeskuksen, jossa lvv, varaajan vastukset, vilp ja kaikki lämmityksen kilkkeet ovat ilman vikuria. Alakerran muut sähköt ovat vikurin takana.
