Tietääkö kukaan mitä k2 mitoitusohjelma sanoo mikä profiilia suositellaan Suomen oloihin?

Kun vertailee alumiiniprofiilien hintoja niin K2 solidrail profiilit maksaa Saksassa ja Suomessa saman verran eli 37mm Light versio elektotorissan n. 10EUR/m. Schletterin pro50 (koko 30x50mm) maksaa saksassa n. 11 EUR/m ja Suomessa solo05 maksaa 13,5 EUR/m. Jostakin syystä Suomessa ei ole myynissä K2 medium 42mm profiileja jotka olisi vastaavia kuin solo05 tai pro50 profiilit. K2 medium (42mm) profiilit on Saksassa kalliimpia kuin Schletter.

Schletter Solo kiskot
- Solo05 40x40mm
- SoloPlus (tuotanto lopetetaan)

Schletter ProLine kiskot
- Pro35 30x35mm
- Pro50 30x50mm

K2 Solidrail kiskot
- Ultralight 39x32
- Light 39x37
- Medium 42x42mm

Viimeksi muokattu:
Espejot

Espejot

Hyperaktiivi
Nihan sanoi:
Kiskon voi valita siellä ohjelmassa. Olen käyttänyt Solidrail lightia ja sillä saanut omat mitoitukset läpi.
Klikkaa laajentaaksesi..
Minkälainen on kannakointi väli? Mulla on suurin ruoteenväli 900mm ja suurin kannakointiväli 1120mm tai 1200mm riippuen kannakeiden määrästä.

N

Nihan

Aktiivinen jäsen
Espejot sanoi:
Minkälainen on kannakointi väli? Mulla on suurin ruoteenväli 900mm ja suurin kannakointiväli 1120mm tai 1200mm riippuen kannakeiden määrästä.
Klikkaa laajentaaksesi..

Vajaa 1,2m keskimäärin. Suurimmat kuormitukset näyttää olevan katon nurkkien lähellä, kaipa tuulikuorma on siellä kova.

L

Large

Aktiivinen jäsen
Itselle tuli tilattua Oriman kiskot Onnimarkkinoilta 39€+alv/kpl. On ne vähän kalliimmat kuin K2, mutta mitoitus sopii paremmin niin ei tarvitse pätkistä rakentaa kun tulee 3kpl 1134mm leveää paneelia vierekkäin. Paneelikiinnikkeetkin on tarjouksessa niin kokonaishinta taisi tulla halvemmaksi kuin K2.

T

-Teme-

Vakionaama

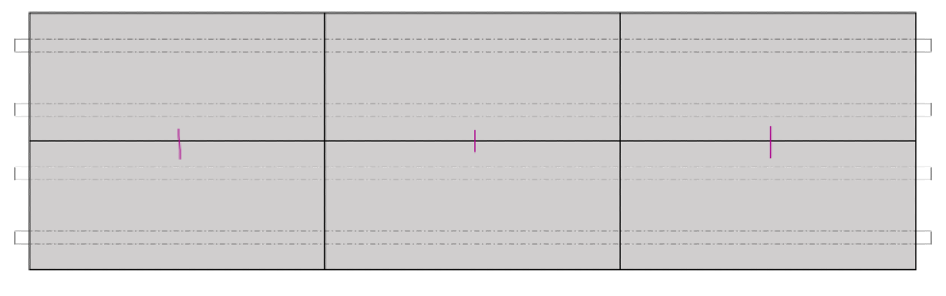

Tiilikatolle 6 paneliia horisontaalisesti 3 vierekäkin 2 päällekäin. Alustavasti paneelina Longi 450/455. Farmikaupan kiskot ja kiinnikkeet. Asennus tulee aivan lappeen harjalle.
Riittääkö 4 kiinnikettä per paneeli pitämään ne paikoillaan? Tai lähinnä kannattaako laittaa ylimääräiset lyhyet kiskot tukemaan pitkää sivua?


F

fraatti

Hyperaktiivi
-Teme- sanoi:
Tiilikatolle 6 paneliia horisontaalisesti 3 vierekäkin 2 päällekäin. Alustavasti paneelina Longi 450/455. Farmikaupan kiskot ja kiinnikkeet. Asennus tulee aivan lappeen harjalle.
Riittääkö 4 kiinnikettä per paneeli pitämään ne paikoillaan? Tai lähinnä kannattaako laittaa ylimääräiset lyhyet kiskot tukemaan pitkää sivua?

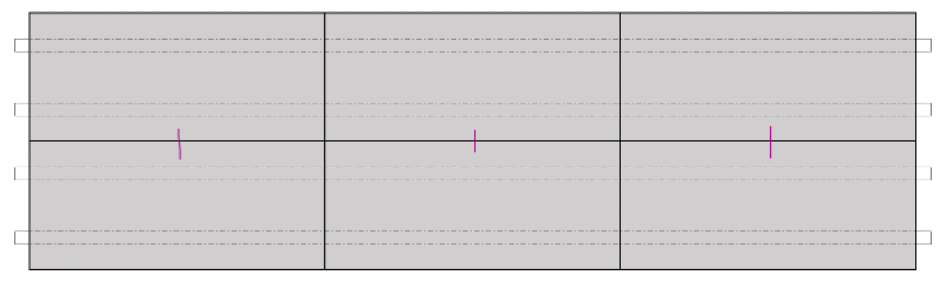

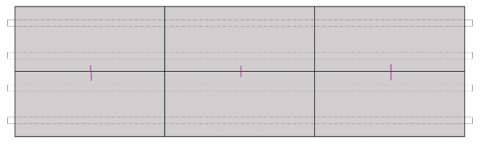

katso liitettä 85603
Klikkaa laajentaaksesi..

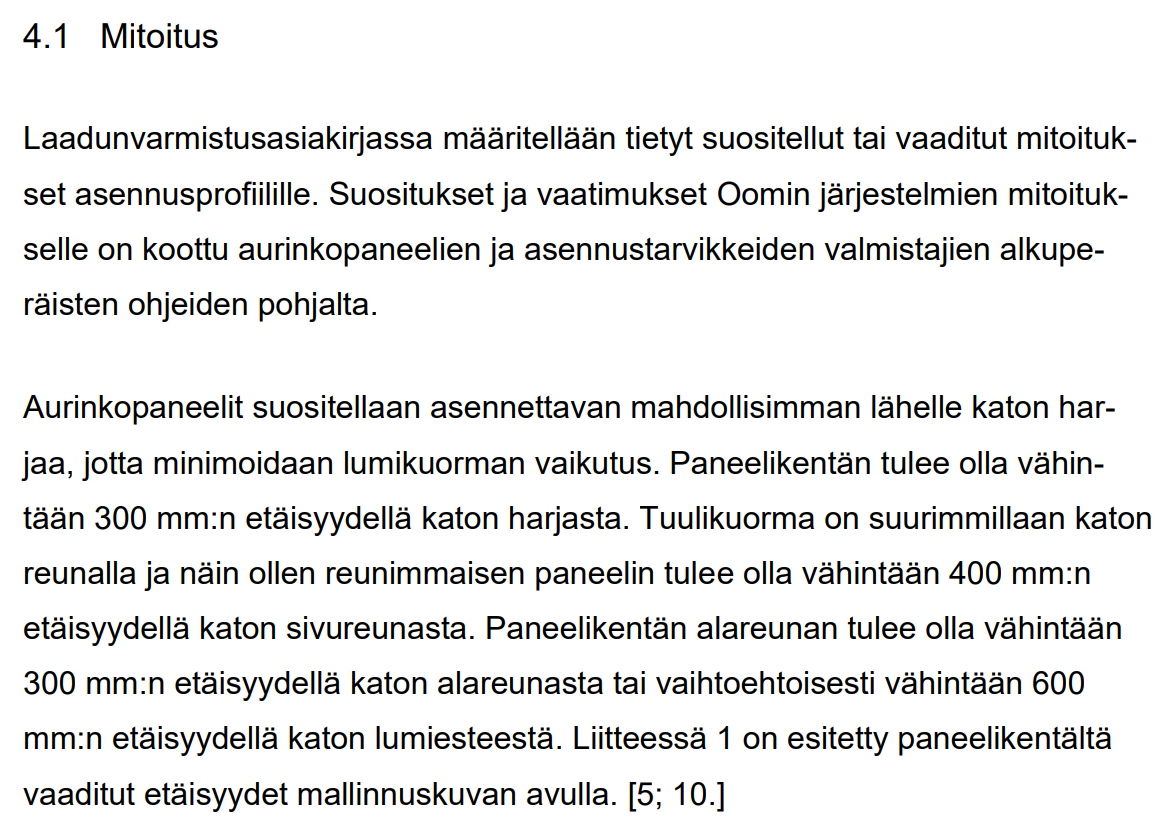

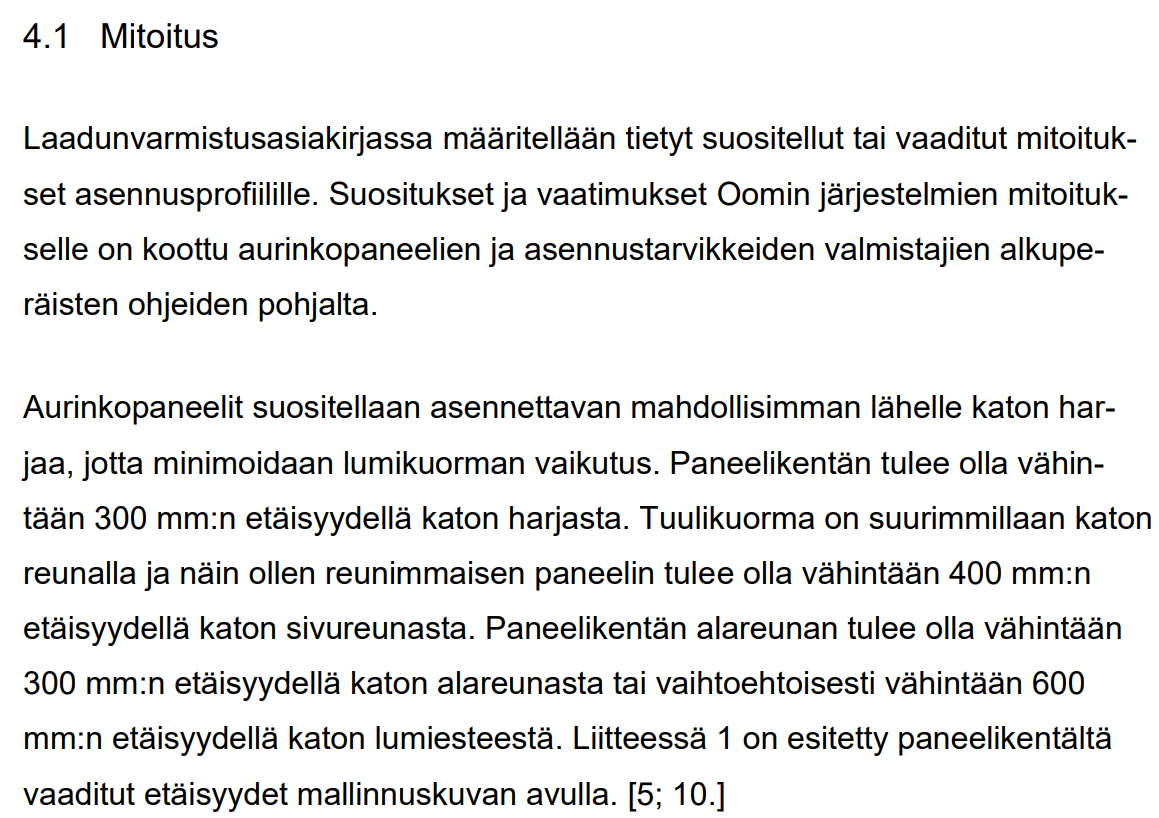

Kannattaa ottaa nämä asiat huomioon.

Aurinkopaneelien asentaminen ja asennuksessa huomioitavaa

aurinkopaneelien asentaminen ja asennuksessa huomoitavaa
aurinkopaneelitarjous.fi aurinkopaneelitarjous.fi

N

Nihan

Aktiivinen jäsen
-Teme- sanoi:
Tiilikatolle 6 paneliia horisontaalisesti 3 vierekäkin 2 päällekäin. Alustavasti paneelina Longi 450/455. Farmikaupan kiskot ja kiinnikkeet. Asennus tulee aivan lappeen harjalle.
Riittääkö 4 kiinnikettä per paneeli pitämään ne paikoillaan? Tai lähinnä kannattaako laittaa ylimääräiset lyhyet kiskot tukemaan pitkää sivua?

katso liitettä 85603
Klikkaa laajentaaksesi..

Vaikea sanoa tuohon oikein mitään. Pitkä paneelihan on kyseessä.

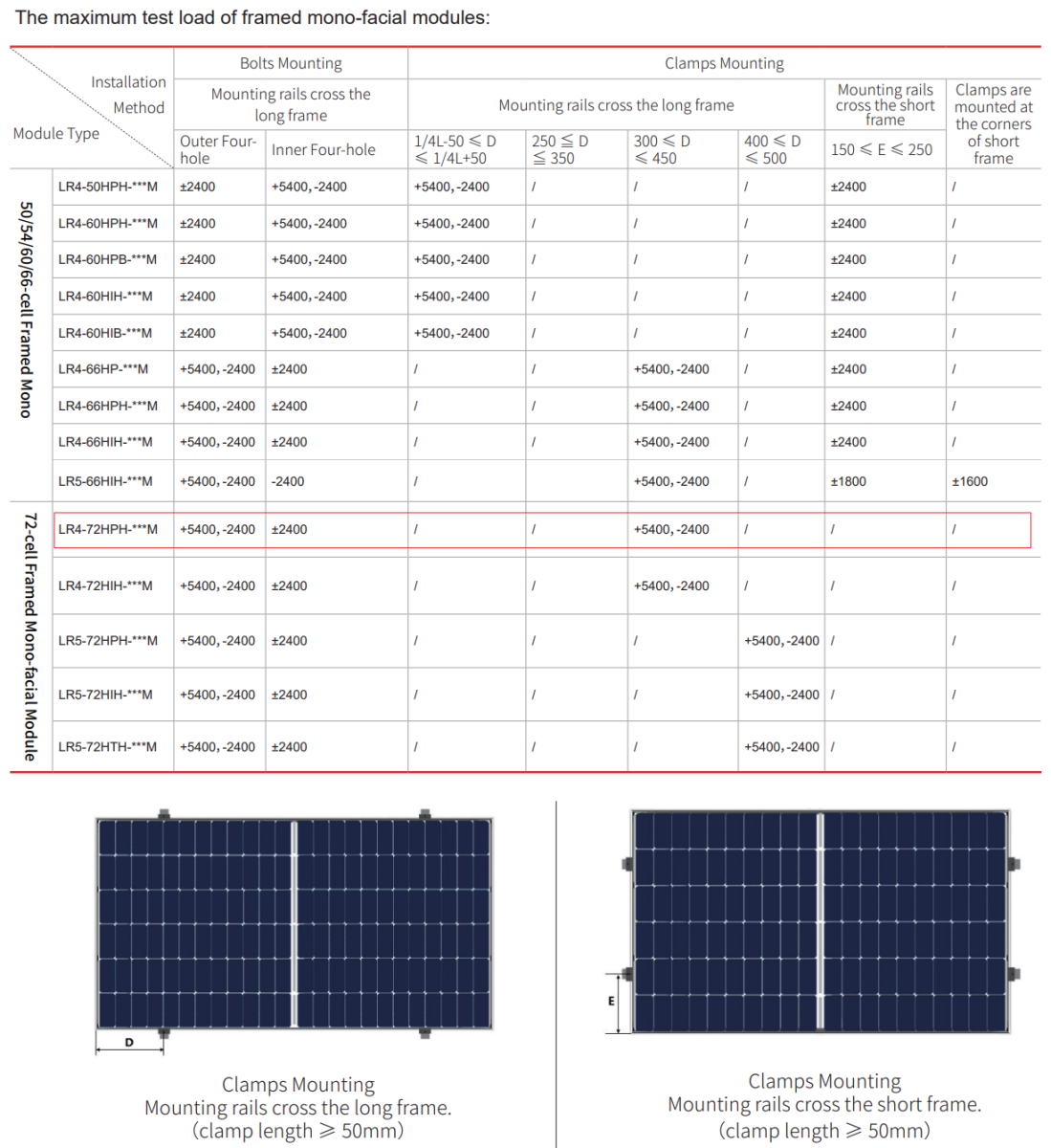

Asennusohjetta jos tulkitsen oikein niin vaaka-asennukselle vaakakiskoin ei ole kuormia ilmoitettu, eli toimivuus ylipäänsä = ??.
Kaksikerroskiskotus olisi kenties varmempi jos on pakko vaakaan ne saada.

s. 18, LR4-HPH72 jonka arvaan paneelin malliksi.

T

-Teme-

Vakionaama
pystyyn helpompi, että ehkäpä sillä sittenkin.
kiitos vastaajille

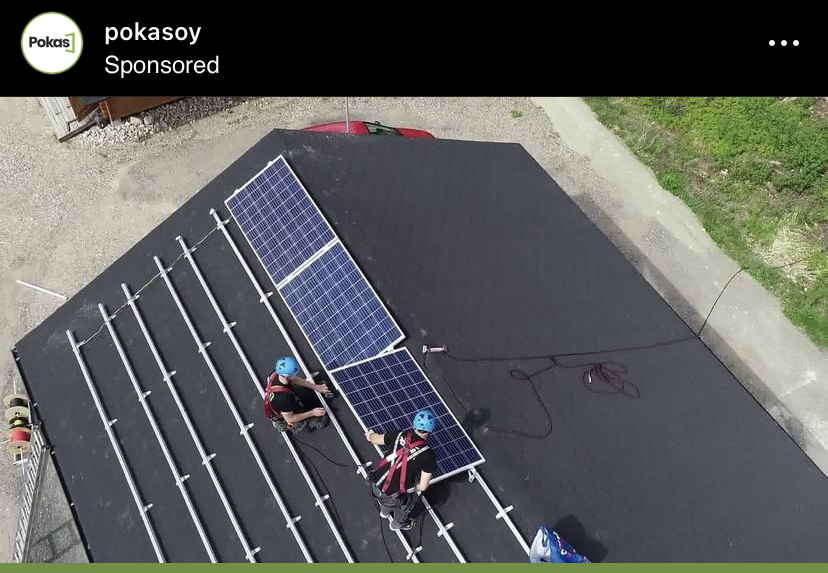

Edit: uutisvirtaan eksyi oheinen mainoskuva joka vahvasti samankaltainen kuin omassa alkuperäisessä plänissä oli.
Pitää varmaan vielä tsekata eri paneelivalmistajien speksejä, kun valintaan voi vielä vaikuttaa


Viimeksi muokattu:
V

Veksi

Jäsen
Mielenkiinnosta kysyn, miksi tuo vaaka-asennus houkuttelee? Itselläni nuo samaiset Longin 450W levyt pystyssä kahdessa rivissä ja hieman alkanut harkitsemaan, josko nyt kuitenkin lisäisi varmuuden vuoksi kolmannet kiskot paneelien alle, samalla jos (kun) tuota paneelistoa hieman kasvattaisi.

MarkkuJ

MarkkuJ

Aktiivinen jäsen
Moro

Yht'äkkiä maalaisjärjellä ajateltuna edellisen kuvan mukaisella asennuksella paneeliin tulisi lumikuorman alla pienempi rasitus kuin pysty asennuksella jolloin vapaa tukematon väli on huomattavasti pitempi kuin tässä ko. asennuksessa.
Eikö paneelivalmistajalla ole asennuksesta mitään suosituksia tai että miten ei pidä asentaa.

T

-Teme-

Vakionaama
Veksi sanoi:
Mielenkiinnosta kysyn, miksi tuo vaaka-asennus houkuttelee? Itselläni nuo samaiset Longin 450W levyt pystyssä kahdessa rivissä ja hieman alkanut harkitsemaan, josko nyt kuitenkin lisäisi varmuuden vuoksi kolmannet kiskot paneelien alle, samalla jos (kun) tuota paneelistoa hieman kasvattaisi.
Klikkaa laajentaaksesi..
Syy miksi mielin vaaka-asennusta on että paneelien yli kulkee pari kapeaa varjoa eteenkin keväällä ja syksyllä.
Jos paneelit ovat pystyasennossa, splittaus ja diodit ei käytännössä toimi vaan koko paneeli menee kylmäksi tällöin. Vaaka-asennuksessa diodit ja splittaus toimii että vain puolikas paneelista on poissa pelistä.
MarkkuJ sanoi:
Moro

Yht'äkkiä maalaisjärjellä ajateltuna edellisen kuvan mukaisella asennuksella paneeliin tulisi lumikuorman alla pienempi rasitus kuin pysty asennuksella jolloin vapaa tukematon väli on huomattavasti pitempi kuin tässä ko. asennuksessa.
Eikö paneelivalmistajalla ole asennuksesta mitään suosituksia tai että miten ei pidä asentaa.
Klikkaa laajentaaksesi..
Ei taida kuitenkaan olla pienempi rasitus, koska paneeli on tuettuna vain lyhyistä sivuistaan ja koko matkan keskeltä tukematta. Siksi mietin jos sellaiset n.30cm lyhyet tuet laittaa paneelien puoleen väliin jolloin ne on tuettuna myös siltäosin

N

Nihan

Aktiivinen jäsen
-Teme- sanoi:
pystyyn helpompi, että ehkäpä sillä sittenkin.
kiitos vastaajille

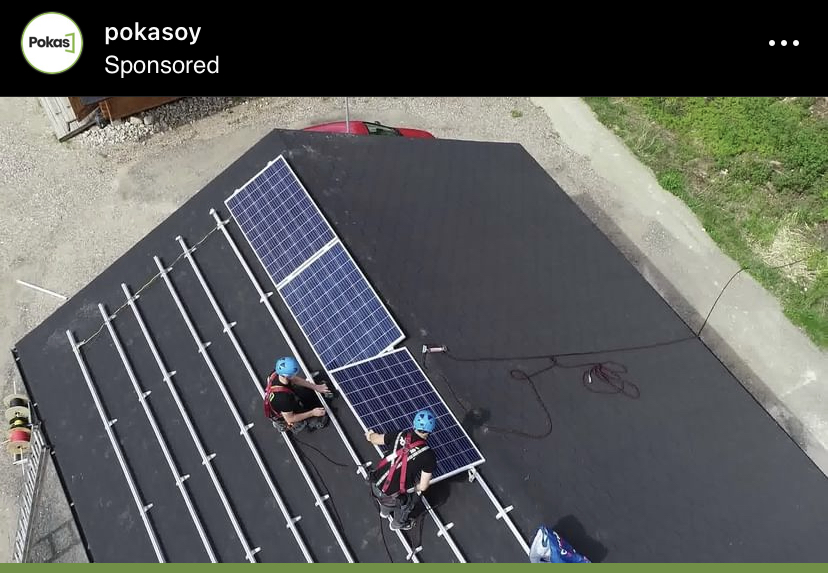

Edit: uutisvirtaan eksyi oheinen mainoskuva joka vahvasti samankaltainen kuin omassa alkuperäisessä plänissä oli.
Pitää varmaan vielä tsekata eri paneelivalmistajien speksejä, kun valintaan voi vielä vaikuttaa

katso liitettä 85617
Klikkaa laajentaaksesi..

Tuolla Longin ohjeessa oli osalle malleista speksit vaaka-asennukseenkin. Paljon noita tietysti asennetaan sormituntumalla, varmaan vaakaankin ja ehkä ne jopa kestäisivätkin. Takuun kannalta huolettomampaa on kuitenkin mennä valmistajan vaatimusten mukaan.

F

fraatti

Hyperaktiivi
Nihan sanoi:
Tuolla Longin ohjeessa oli osalle malleista speksit vaaka-asennukseenkin. Paljon noita tietysti asennetaan sormituntumalla, varmaan vaakaankin ja ehkä ne jopa kestäisivätkin. Takuun kannalta huolettomampaa on kuitenkin mennä valmistajan vaatimusten mukaan.
Klikkaa laajentaaksesi..
Kyllä tuo ohje on mielestäni varsin yksiselitteinen. Ei päästä kiinnitystä. Pienempiä voi kiinnittää päästäkin mutta kuormankesto on alhaisempi.

Sallittu kiinnitystapa 40 - 50 cm panelin päästä keskemmälle.

V

Veksi

Jäsen
Jos nyt yhtään ymmärsin, valmistajan näkemys on siis, että kahden kiskon tekniikalla pärjää ainakin jonkinlaisissa olosuhteissa mutta onko kellään ymmärrystä, onko tuo esitetty "+5400, -2400"-kuormitus riittävä vaikkapa Etelä-Suomen lumikuormille?

F

fraatti

Hyperaktiivi
Veksi sanoi:
Jos nyt yhtään ymmärsin, valmistajan näkemys on siis, että kahden kiskon tekniikalla pärjää ainakin jonkinlaisissa olosuhteissa mutta onko kellään ymmärrystä, onko tuo esitetty "+5400, -2400"-kuormitus riittävä vaikkapa Etelä-Suomen lumikuormille?
Klikkaa laajentaaksesi..
Tuolla on juttua lumikuormista. Paneleiden koko on mennyt kokoajan suuremmiksi ja samalla kehys voi olla entistä ohkaisempi. Valmistajat ja asentajat tietysti koittavat päästä tässä mahdollisimman pienillä kustannuksilla ja sitä taitaa olla jotkut jo epäilleet että kuinka nuo suurimmat panelit kestävät vain kahden kannakkeen päällä.

Mutta oma käsitykseni on että pitäisi riittää kysymässäsi tapauksessa.


T

-Teme-

Vakionaama

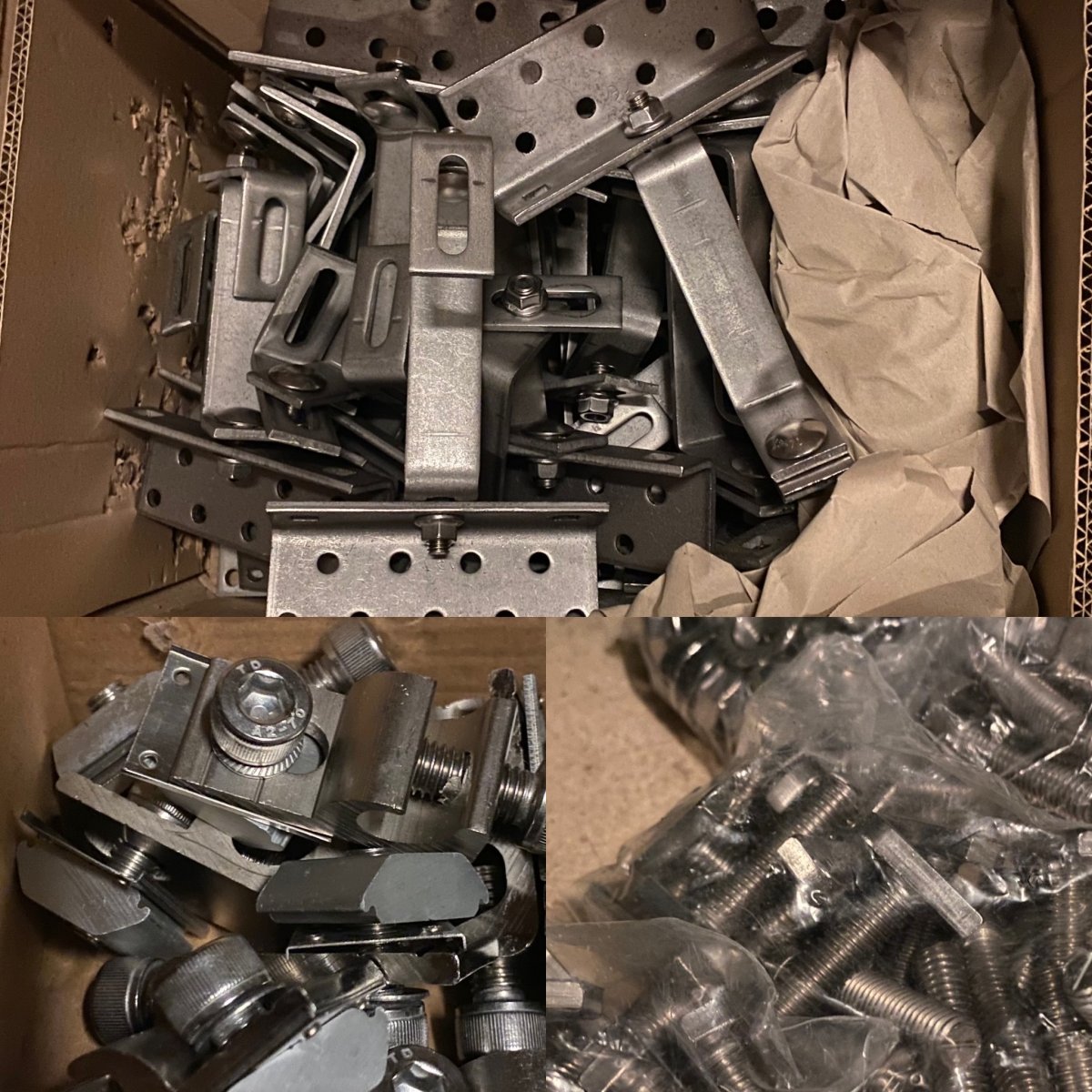

Saksasta saapui lähetys jossa mukavasti kattokiinnikkeitä, T-ruuveja, helmamuttereita ja maadoitusliittimiä. Säädettäville tiilikaton kattokiinnikkeiden hinnaksi jäi n.5.50€ eli rapiat puolet mitä Suomessa samat maksaa.


K

KattiK

Jäsen
^Jos noi sun paneelit on ns. Half Cut- versiota ?, niin ne olisi parasta asentaa katolle pystypäin, koska paneelin idea romuttuu hyvin pitkälti muuten mahdollisissa varjostuksissa tai lumien alla vaakaan asentaessa, tuotto tulee kärsimään enemmän mitä pystyssä ollessa, jos asennuspaikassa on jotakin varjoja :rolleyes: Jos paikka on täysin varjostuksesta vapaa, niin mitään ongelmaa ei tietysti ole ja ihan se sama sitten kummin päin paneelit katolle lykkää :) Lumetkin vaan meillä tuppaa aiheuttamaan ongelmia ja vaakaan asentaessa Half Cut- versioista leikkautuu tuottoa enemmän pois ainakin lumien alla mitä pystyasennuksessa ja siksi se ei ole suositeltavaa ainakaan mun mielestä.

Muoks. Jos epäilyttää, niin kolmas kisko sitten keskelle, itse en ole kuitenkaan katsonut sitä tarpeelliseksi (logi 455 w)
Muoks 2. Mahdollisten tuulikuormien takia tuo 14. päivän asennuskuva on kyllä kaikkea muuta kun asiallisesti toteutettu, eipä se mulle mitään kuulu mitenkä kukakin toimii, mutta ajattelin kuitenkin varoittaa asiasta.

Viimeksi muokattu:
T

-Teme-

Vakionaama
En osaa sanoa ovatko kopioita, mutta 5mm paksua rosteria näyttävät olevan. Pultit vaikuttaa olevan sitä samaa myös.
www.bau-tech.shop

1 Stück Dachhaken A2 3 fach verstellbar für Dachpfannen 0% MWST.

Dachhaken 3-fach verstellbar, Edelstahl Rostfrei V2A für Dachsteine, Dachziegel, Dachpfannen Die Dachhaken sind für die Montage von Aluschienen, Profilschienen, Befestigungsschienen zur Aufnahme von Photovoltaik Modulen oder Solaranlagen. Die Dachhaken werden auf den Sparen des Daches mit...
www.bau-tech.shop www.bau-tech.shop

Toimitus mailboxde palvelun kautta (max 30kg/lähetys)

R

Raps

Jäsen
markok sanoi:
Mitä kiinnikkeitä olette käyttäneet profiilipeltikatoilla? Oriman kyseiselle katolle tarkoitettu kiinnike on vain 200mm pitkä niin miten tuo on ajateltu asennettavaksi? Eikai kellään ole profiilipellin alla umpilaudoitusta?

Edit. Onkin näköjään tarkoitettu kiinnitettäväksi pelkästään peltiin pellin harjalta. Onko tuossakaan mitään järkeä? Eikö profiilipeltikatolla voisi käyttää tätä kiinnikettä? https://www.karkkainen.com/verkkoka...sen-peltikaton-kattokiinnike?searchTerm=Orima
Klikkaa laajentaaksesi..
Juuri tuota easy-rail-kiinnikettä suunnittelin profiilipeltikatolle. Jokos on kokemuksia?

R

Raps

Jäsen
Espejot sanoi:
Kuinka monta kannaketta neliölle ne määrää, onko jotain arviota. Mulla on nyt 0,8 kannaketta neliölle ja arvon pitääkö sitä kasvattaa. Yritin laskeskella asiaa ja tulin siihen tulokseen että paneelien mekaaninen rakenne ei ole heikoin lenkki. Esim REC Alpha Pure kesää 7000 kPa ja keskiverto kiinalainen 5400 kPa
Klikkaa laajentaaksesi..
Etsin REC Alpha Purelle asennusohjetta. Onko tietoa suositellusta kiinnitysvälistä? Kahdella asennuskiskolla suunnitteilla, kolmas taitaa olla jo ylimitoitettua.

Espejot

Espejot

Hyperaktiivi
Raps sanoi:
Etsin REC Alpha Purelle asennusohjetta. Onko tietoa suositellusta kiinnitysvälistä? Kahdella asennuskiskolla suunnitteilla, kolmas taitaa olla jo ylimitoitettua.
Klikkaa laajentaaksesi..

Ei ole tietoa mutta eikö REC ole asennusohjetta. Mistä ostit REC:t? Mielenkiiosta jos kerrot hinnan vaikka yv:llä jos et halua julkisesti kertoa.

R

Raps

Jäsen
Kuinka pitkiä ruuveja olette käyttäneet kiinnittäessä kannakkeita profiilipeltikaton ruoteisiin?
Oriman ruuvi on 7x50mm. Eikös tämä ole jo turhan pitkä ruuvi, pitää varoa ettei mene aluskatteen läpi? Vai olenko ymmärtänyt väärin, ei mitään vaaraa ole?

M

markok

Aktiivinen jäsen
Raps sanoi:
Kuinka pitkiä ruuveja olette käyttäneet kiinnittäessä kannakkeita profiilipeltikaton ruoteisiin?
Oriman ruuvi on 7x50mm. Eikös tämä ole jo turhan pitkä ruuvi, pitää varoa ettei mene aluskatteen läpi? Vai olenko ymmärtänyt väärin, ei mitään vaaraa ole?
Klikkaa laajentaaksesi..
Noilla laitoin kun tuli katoksen katolle missä ei ole aluskatetta, mutta onhan nuo vähän tarpeettoman pitkiä.

R

Raps

Jäsen

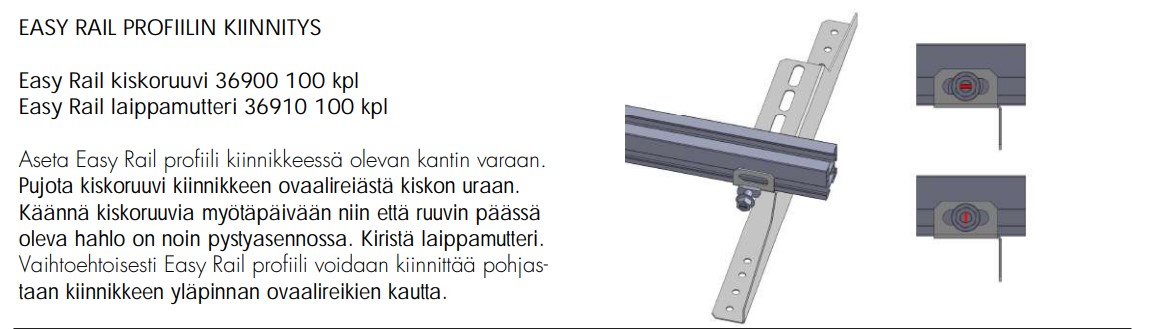

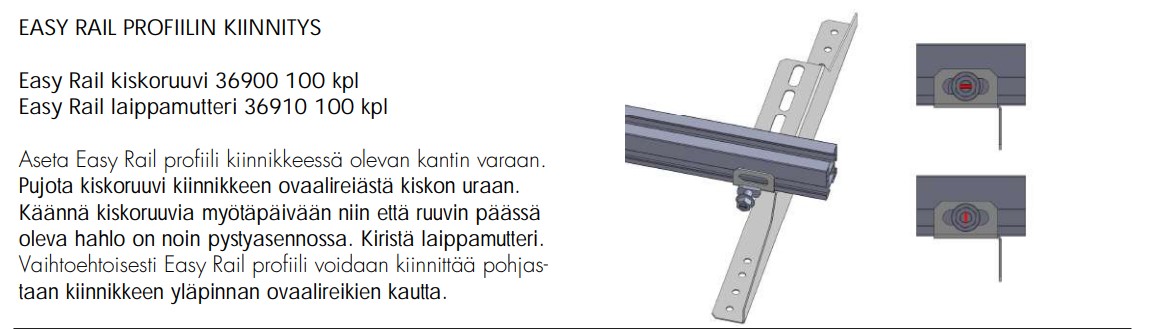

Easy Rail laippamutterin kiristäminen. Ohjeen mukaan hahlo tulisi pystyasentoon, mutta käytännön kokeilun perusteella jää vähän vajaaksi eli onko tarkoituskin ettei ihan pystyasentoon tule?
Näyttökuva 2023-06-14 172857.jpg

M

markok

Aktiivinen jäsen
Raps sanoi:
Easy Rail laippamutterin kiristäminen. Ohjeen mukaan hahlo tulisi pystyasentoon, mutta käytännön kokeilun perusteella jää vähän vajaaksi eli onko tarkoituskin ettei ihan pystyasentoon tule?katso liitettä 87188
Klikkaa laajentaaksesi..
Ohjeessa sanotaan "noin pystyasentoon". Ei ne minullakaan kaikki täysin pystyasennossa ole vaikka aivan varmasti kanta on oikein hahlossaan.

M

markok

Aktiivinen jäsen
Onko paneleiden vaaka-asennukseen profiilipeltikatolle edelleenkään mitään muuta toimivaa tapaa kuin kaksikerroskiskot? Tuossa olisi katolla vielä hyvä paikka kolmelle vaakaan asennetulle panelille, kun keksisi hyvän ja kohtuuhintaisen asennustavan. Vanhakin kenttä on tehty mikroinverttereillä niin sen puolesta olisi helppo laajentaa järjestelmää.

J

Jallu8kolme

Jäsen
Mulla on tiilikuviopeltikatto joka on kiinnitetty aallon harjalta, ei nykytavan mukaan pohjalta..
Paneelit pitäisi katolle saada ja oriman tiilipeltikiinnikkeet on aika arvokkaat 24 paneelin alle... Ja en haluaisi välttämättä ruveta puhkomaan kattoon uusia reikiä..
Estääkö joku käyttämättä tälläistä ruuvikiinnikettä kiskoille? Ajatuksena olisin että ottaisin naulan pellin profiilin päältä pois ja tälläinen kiinnike siihen tilalle... Ei tulisi uusia reikiä kattoon, toki kiinnitys sitten on profiilin päältä, mutta ei kai se haittaa kun ruuvi kantaa kuitenkin kuorman eikä pelti ja pelti on tälläkin hetkellä kiinni siitä profiilin harjalta..

Saisin ~ 5 tuollaista kiinnikettä yhden orima kiinnikeen hinnalla


Liitteet

  • IMG_20230719_193637.jpg
    118,1 KB · Katsottu: 120
  • IMG_20230719_193723.jpg
    72,4 KB · Katsottu: 128
