Ok, sieltähän se löytyi. Kumma ettei selainversiossa ole samaa. Tällä hetkellä vain seinäasennuksena yksi paneeli ja mikro, lämpö oli jotain max. 36 eli aika viileä, koska mikro alhaalla.
Hoymiles microinverterit
- Keskustelun aloittaja Käyttäjä89
- Aloitettu
-
- Avainsanat
- hoymiles microinvertteri mikroinvertteri
#103 kommentissa selainversion käppyrän kuva missä lämpötila myös näkyvissä...eli löytyy sieltäkin
Onko heillä mitään arviota että milloin olisi saatavilla? Olisi tarvetta HMT-invertterin lukijalle jotta saisi sieltä tuottoon ja lämpötilaan liittyvät tiedot.OpenDTUsta on julkaistu master versio joka tukee nyt HMS/HMT mikroja.
Samaan ESP32 saa kytkettyä molemmat radiot että voi monitoroida HM-laitteita (nRF radio) ja HMS/HMT (CMT radio) paikallisesti ja n.5-10sek intervallilla eikä pilvipalvelun yli 15min tarkkuudella
GitHub - tbnobody/OpenDTU: Software for ESP32 to talk to Hoymiles/TSUN/Solenso Inverters
Software for ESP32 to talk to Hoymiles/TSUN/Solenso Inverters - tbnobody/OpenDTUgithub.com
Discrordin linkki on jo mennyt vanhaksi eikä se enää päästä liittymään.
Asennusfirmat tunnetusti tekevät sen mitä asiakas pyytää. Kuinka moni osaa edes pyytää että liittimet on saman valmistajan samaa mallia?
Poikkeuksia on olemassa ja niiden huomioon ottaminen on hankalampaa. Urakoitsijan vastuulla on aina varmistaa standardin mukainen asennus. Tilaajalla ja suunnittelijalla ei ole vastuuta. Tämä kannattaa kirjoittaa myös käyttöönottopöytäkirjaan jonka allekirjoittaa urakoitsija.
Meidän asennuksessa on kahden eri valmistajan liittimiä vaikka se on kasattu tänä vuonna. Sähköturvallisuuslaissa on poikkeuksen mahdollisuus. Voitiin tehdä aiemman vuoden sääntöjen perusteella "ylimenoaika", koska urakkakierros aloitettiin viime kesänä.
Sähköturvallisuuslaki | 1135/2016 | Suomen säädöskokoelma | Finlex
Sähköturvallisuuslaki
".... Standardin tai sen painoksen vaihtuessa sähköturvallisuusviranomainen päivittää standardiluettelon. Luettelon päivityshetkellä rakenteilla oleva sähkölaitteisto voidaan rakentaa valmiiksi ja ottaa käyttöön edellisen standardin mukaisena kolmen vuoden kuluessa päivityksestä."
HE 116/2016 - Hallituksen esitykset - FINLEX ®
Finlex ® on oikeusministeriön omistama oikeudellisen aineiston julkinen ja maksuton Internet-palvelu.
www.finlex.fi
"... Rakenteilla olevaksi sähkölaitteistoksi katsotaan tilanne, jossa konkreettinen rakentaminen on jo aloitettu tai sähkösuunnitelman perusteella on jo ryhdytty konkreettisiin toimenpiteisiin, kuten urakkatarjouskierrokseen. Sen sijaan pelkkää sähkösuunnitelman olemassaoloa ei lasketa tällaiseksi, koska suunnitelmia voi olla hyvinkin vanhoja ja hyvin eritasoisia varalle tehtyinä."
Viimeksi muokattu:
Videossa mainitaan että pitäisi maadoittaa keskikohdalta invertteri paikallisten lainsäädännön mukaan. Suosittelen huolella mittamaan työntömitalla että montako millimetriä jää invertterin kiinnityspulttien yläpinnasta paneelin alalpintaan. Helpoiten saa mitattua yli koko rakenteen ja vähentää siitä kiskon paksuuden.
Mikäli asennuksessa käytetään 30mm kehyksellä olevia paneeleja niin niiden alapinta on 22mm korkeudessa.
HMT -invertterin "kahva" on 10mm paksuinen ja siihen koloon sopiva pultin hattu on korkeudeltaan noin 6mm korkunen. Mikäli väliin laittaa aluslevyn niin silloin ei jää tilaa lasin tapuumiselle. Lasi taipuu talvella noin 4mm noin 80% todennäköisyydellä. Ylimääräiset 2mm on siten ratkaisevat kiinnityksen ja paneelin kestävyyden kannalta mikäli käytössä on 30mm kehyksellä oleva paneeli.

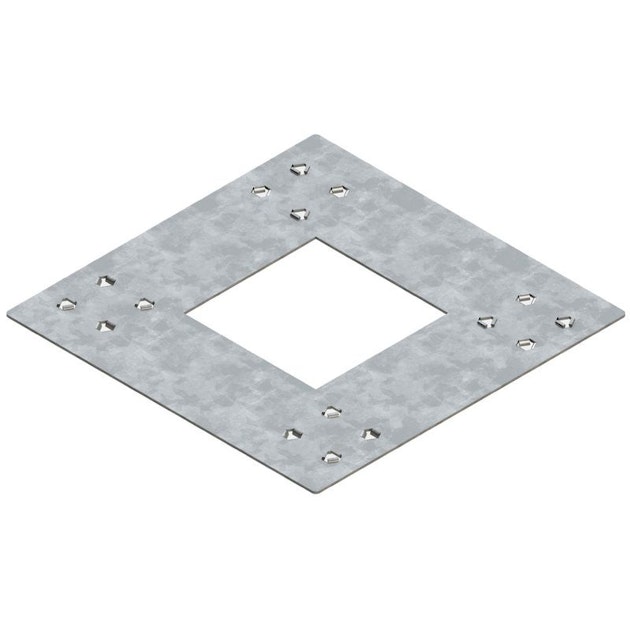

Maadoituksen invertterin ja kehikon välissä voi tehdä Oriman Solar -sarjan maadoituslevyllä. Kannattaa kiristää pultti momenttiin ja odottaa kahvihetki sekä tehdä sen jälkeen momentin tarkastus. Huomaat että maadoituslevy antaa vähän periksi kiritysmomentin alla. Asennuksessani käytin M8 pulttia ja 15Nm kiritystmomenttia vaikka valmistaja suosittelee 4-6Nm kiristysmomenttia. En uskaltanut jättää niin pientä momenttia, koska se tärisee itsestään auki tuulessa. Oriman kiskoon asensin pultille pohjaksi Oriman liitospalan johon tein pulttia varten poraukset ja kierteet. Näin rakenne on mahdollisemman kestävä ja oikealla tavalla maadoitettu.
ORIMA PV KIINNIKE ORIMA SOLAR MAADOITUSLEVY 50KPL | Aurinkosähkökiinnikkeet
Aurinkopaneelin maadoitukseen käytettävä aluslevy, 50 kpl. Käytetään Easy Rail keskikiinnikkeen kanssa. Materiaali RST.
www.onninen.fi

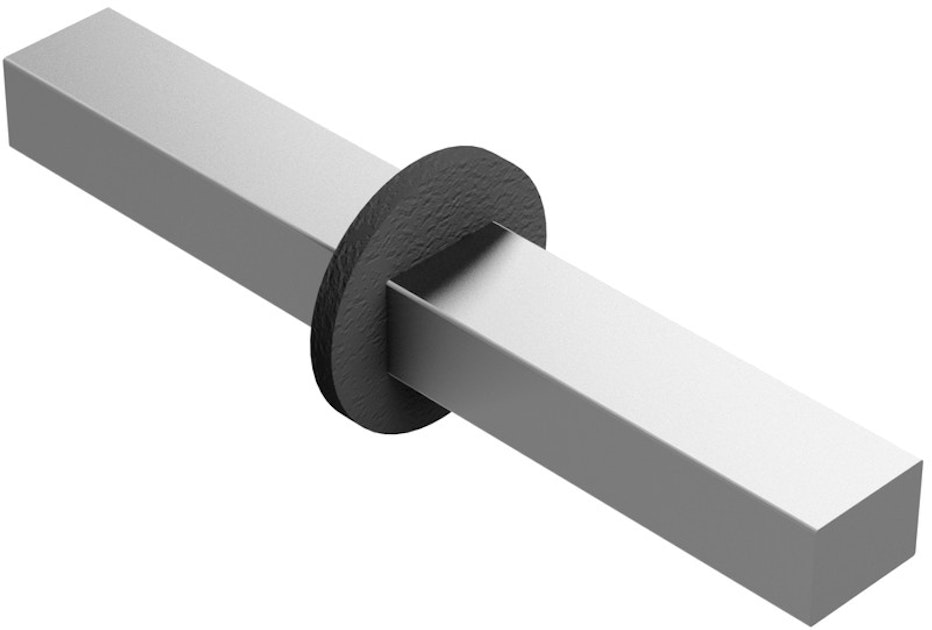

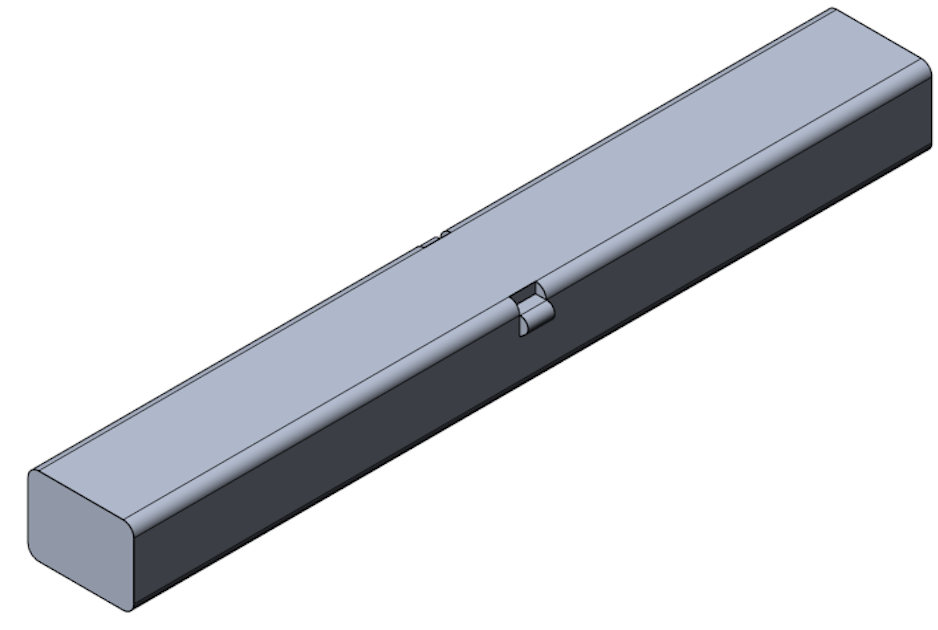

ORIMA PV KATTOKIINNIKE ORIMA EASY RAIL LIITOSPALA | Aurinkosähkökiinnikkeet
<p>Lisätarvike aurinkopaneelin Easy Rail -asennuskiskolinjojen jatkamiseen. Helpottaa pitkien linjojen asennusta pitämällä profiilikiskolinjan suorana. Vähentää alumiiniprofiilikiskon lämpölaajenemisesta aiheutuvaa pituusmuutosta pitkillä linjoilla.</p> <p>Valmistettu Suomessa, sopii 40 x 40 mm...
www.onninen.fi
Pulteissa kannattaa käyttää A2 ruostumaton (RST) tai A4 haponkestävää (HST). Kun vertaat A2 ja A4 pultin kestävyyttä tavallisen teräksisen 8.8 pulttiin, niin käytä lujuusarvioinnissa alla mainittua kokemuksella hankittua tietoa. Ruostumattomassa pultissa on vähemmän kromia kun haponkestävässä ja kromin määrän lisääntyessä sen kestävyys heikkenee. Arvioni mukaan metallista tulee liian "kovaa" ja siihen kohdistaesssa tärinää tai vääntövoimaa se murtuu helpommin.
teräs 8.8 M8 = A2 RST M10 = A4 HST M12
Kun saat kaiken valmiiksi niin ota käteen viivotin ja kynä sekä värikynät. Vaihtoehtoisesti käytä OpenCAD / LibreCAD -ohjelmistoja. Kannattaa dokumentoida siinä vaiheessa kun tehty rakenne on tuoreessa muistissa. Valokuvienkin perusteella pystyy dokumentoimaan, mutta niiden etsiminen vie hetken enemmän aikaa.
Tässä kattavat ohjeet, kiristysmomentit, asennukseen, järjestykset yms. Ohjeet on laadittu saksasta tilatuille komponenteille, mutta samoja periaatteita on muidenkin kiinnikkeiden ja valmistajien asennuksessa. Nippusiteitä kannattaa ottaa sen 200 kpl sekä käyttää niitä riittävästi. Mielellään jokainen johdon liitospiste kiinni kahdella nippusitteellä, niin rakenne ei "pyörähdä keskipisteen ympäri" tuulessa.
Aloitusohjeet - Aurinkovirta.fi
Alkutilanne: Momentit Schletter-kiinnitystelineen ruostumattomasta teräksestä valmistetut pultit kiristetään asennuksen aikana momenttiavaimella seuraaviin momentteihin. Kiristysmomentti riippuu pultin halkaisijasta. Yleensä kiristyksessä pulttia pidetään paikallaan ja mutteria kiristetään. Jos...
aurinkovirta.fi
Paneelien fyysinen asennus - Aurinkovirta.fi
Tällä sivulla käyn läpi Aurinkovirta-osallistujille tarkoiteettua opastusta aurinkosähköpaneelien fyysisestä asennuksesta. Vaihe 0 Aurinkopaneelien purkaminen aurinkopaneelilavasta on selitetty tällä sivulla: https://www.aurinkovirta.fi/aurinkopaneelien-saapuminen Vaihe 1 Alkutilanne: Olet...
aurinkovirta.fi
Viimeksi muokattu:
Tehot ovat omassakin asennuksessa laskeneet ulkolämpötilan noustessa. Noin 200w on per invertteri tuotto laskenut viikon sisällä. Paneelin pinta on nykyisessä ulkolämpötilassa kuumempi ja sen hyötysuhde laskee lämpötilan kasvaessa. Pitäisi varmaan virittää puutarhaletku ja ajastaa sumusuihke paneelien alapintaan niin pysyisi tuotto korkealla.
Tämä on vähän ongelmallinen tapaus mikroinverttereitä käyttäessä ja tarpeettomasti työllistää. Paneelit ja lititimet kun ovat pienjännitevirtaa (DC alle 60v) joita sen ei mun mielestä pitäisi koskea, mutta SFS 6000 ei määritä pienoisjännitteeseen erillisiä ohjeita käyttöönottomittauksessa.
Käytännössä kun olet saanut asennuksen valmiiksi niin molemmista paneelisarjoista pitäisi irrottaa yksi paneeli. Paneelista mitataan eristysvastus, oikosulkuvirta ja suojajohtimen jatkuvuus. Eristysvastusmittausta varten paneeli pitää olla kiinni rungossa, koska muuten ei voida todeta että se on kunnossa.
Sähköasennusstandardi SFS 6000 uudistui - Promaint-lehti
Pienjännitesähköasennusten standardista on julkaistu uusi painos SFS 6000:2022. Uudistuksessa sähköasennustandardin aurinkosähköasennuksia käsittelevä osaan on tehty merkittäviä muutoksia. Päivitysten ja parannusten lisäksi sarjaan on julkaistu kaksi uutta standardia, jotka käsittelevät akkujen...
promaintlehti.fi
Edellä linkissä kerrotaan, että pienoisjännitteen kanssa toimivaa järjestelmä ei edellytä maadoitusta kuten string-invertterin kanssa käyttäessä. Vähän on asiat ristinriidassa nykyisessä tilanteessa, koska SFS-6000 ei riittävästi ota huomioon mikroinverttereiden kaikkia poikkeustapauksia.
Yksi konkreettinen esimerkki on mikroinvertterien kanssa se, että ei ole DC-kytkintä ja ainoastaan on AC-kytkin joka kannattaa merkitä niin että on selkesti luettavissa 0,8m päästä käyttäen esimerkiksi aurinkosähkön merkintätarroja.
ONNLINE PV TARVIKE AURINKOSÄHKÖ MERKINTÄTARRAT | Aurinkosähkökiinnikkeet
Merkintätarrat aurinkosähköjärjestelmälle.
www.onninen.fi
Viimeksi muokattu:
Näyttäisi olevan myynnissä, mutta loppu varastosta

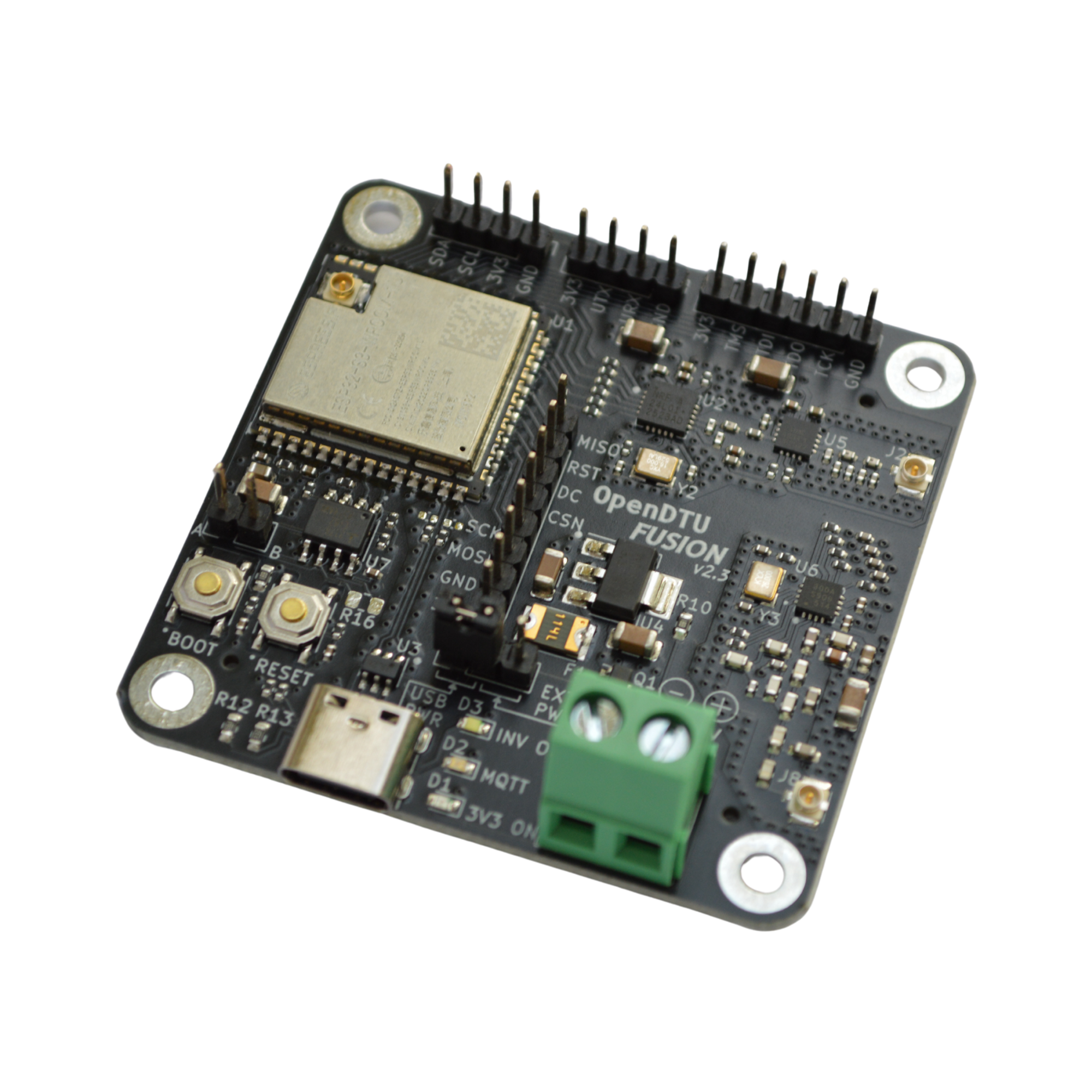

OpenDTU Fusion - Community Edition
International orders: You MUST select 19%. 0% VAT can only be selected for German delivery addresses! OpenDTU Fusion Board als Community Edition Diese Version ist nur für erfahrene Nutzer geeignet. OpenDTU oder AhoyDTU flashen/compilen ist notwendig. Beim Kauf dieses Produktes wird keinerlei...
shop.allianceapps.io
kiitoksia, laitoin tilaukseen niin tulee sitten kun on saatavilla.Näyttäisi olevan myynnissä, mutta loppu varastosta
OpenDTU Fusion - Community Edition
International orders: You MUST select 19%. 0% VAT can only be selected for German delivery addresses! OpenDTU Fusion Board als Community Edition Diese Version ist nur für erfahrene Nutzer geeignet. OpenDTU oder AhoyDTU flashen/compilen ist notwendig. Beim Kauf dieses Produktes wird keinerlei...shop.allianceapps.io
Termit-kuntoon viikko...
Pienoisjännite tarkoittaa nuita korkeintaan 120 (DC) ja 50 (AC) voltin juttuja (ELV - extra low voltage).
Pienjännite max 1500 VDC ja max 1000 VAC (LV - low voltage).
Kiitos, enpä huomannut vaikka tuota lueskelin sen artikkelista. On jo lasittunut katse niin sopiva aika mennä ulos.
Ei toimi. S-mallin tikku toimii vain HMS tai HMT laitteiden kanssa
Mielenkiintoinen forkkaus alkuperäiseen OpenDTU ratkaisuun jossa Victron akkusysteemi ja Hoymilesin mikrot naitetaan yhteen
github.com
GitHub - helgeerbe/OpenDTU-OnBattery: Software for ESP32 to talk to Hoymiles Inverters and Victrons MPPT battery chargers (Ve.Direct)
Software for ESP32 to talk to Hoymiles Inverters and Victrons MPPT battery chargers (Ve.Direct) - GitHub - helgeerbe/OpenDTU-OnBattery: Software for ESP32 to talk to Hoymiles Inverters and Victrons...
github.com
Toimii ja tuottaa diagnostiikkaledistä voi toiminnan varmistaa . Sit jos on sähkönmyyjällä tarjota tuotonseurantaa niin hoymilessin dtu aika turha nyt kun on väärä tikku joka toimii vain toisen kanssa. Itse kattelen toisen mikron tuotot väreen väppi apist vähentämällä hoymilesin apin tuotot koko tuotost.
Viimeksi muokattu:
Aurinkoinen
Tulokas
Onko mikroinvertterien paras sijoituspaikka paneelikentän ala- vai ylälaidassa ?
Ajattelematta asiaa tulisi laittaneeksi ylälaitaan, mutta mutta... olisiko se alalaita jäähdytyksen kannalta parempi paikka ? Tuleeko paneelien ja katon välissä jonkin näköistä ilmanvirtauksen savupiippu efektiä ?
Ajattelematta asiaa tulisi laittaneeksi ylälaitaan, mutta mutta... olisiko se alalaita jäähdytyksen kannalta parempi paikka ? Tuleeko paneelien ja katon välissä jonkin näköistä ilmanvirtauksen savupiippu efektiä ?
mestariviheltäjä
Jäsen
Onko tämä ihan soiva peli neljälle perus 410w paneelille? Taitaa olla joku hieman vanhempi malli? Tällä firmalla aika paljon eri malleja niin ei oikein ota selvää...
Raloksella myynnissä myös sama malli 390€.
Haluaisin laajentaa nykyistä aurinkosähköjärjestelmää neljällä panelilla ja saada kytkettyä ne 3-vaihe mikroinvertteriin. Onko mitään estettä ottaa Hoymilesin kuuden paneling mikro ja kytkeä siihen vain neljä panelia? Nykyinen järjestelmä on tehty Hoymilesin mikroilla niin siksi mielelläni ottaisin samaa merkkiä. Toinen vaihtoehto on sitten APSystemsin neljän panelin 3-vaihe mikro.
Ainakin virhekoodia vertti sitten antaa kokoajan, toimii kyllä. Hoymilesillä on kyllä 4:lle paneelille ainakin kolmekin vaihtoehtoa? https://pood.heatline.ee/toode/mikroinverter-hoymiles-hms-1600-4t/
Hoymilesin neljän panelin mallit ovat kaikki yksivaiheisia. Näitä on kyllä tullut asennettua, mutta tähän kohteeseen en sitä haluaisi. Onkohan tuo Hoymilesin kuuden panelin mikro sellainen, että se ei summaa kaikkien kanavien tuloja ja tee niistä vaiheiden väliltä tasaista tuottoa? APSystemsin neljän panelin 3-vaihe mikro tekee näin.
4-in-1 | HMT-1600/1800/2000-4T - Hoymiles
Hoymiles 4-in-1 | HMT-1600/1800/2000-4T has excellent performance in the solar energy industry. Please click here to learn more about them.
www.hoymiles.com
Tuota en ollutkaan huomannut, että Hoymilesilla on nykyisin myös neljän panelin mikroja HMT sarjassa. Tuo olisikin ehkä paras vaihtoehto. Ovat vaan harmillisesti loppu tällä hetkellä Raloksen verkkokaupassa.4-in-1 | HMT-1600/1800/2000-4T - Hoymiles
Hoymiles 4-in-1 | HMT-1600/1800/2000-4T has excellent performance in the solar energy industry. Please click here to learn more about them.
katso että löytyykö inverttereitä etelämpää https://pood.heatline.ee
Tarkastin home assistantin tilastoista. kolmella vaiheella oleva HMT 2250 invertteri jakaa tuoton kolmelle vaiheelle. Ero vaiheiden välillä on marginaalisen pieni ja menee mittausvirheen piikkiin.
Kannattaa tuossa ainakin olla huolellinen kun tekee kytentöjä. Ei ole tietoa että onko liittimiä miten hyvin suojattu oikosululta. Varmaankaan ei ole suunniteltu sellaista tilannetta jossa osa paneeleista ei ole kytkettynä.
Tämä tulikin postissa ja on nyt ollut hetken käytössä. Teknisesti piirilevy on erittäin hyvää jälkeä mutta mikäli kiinnittää antennin ja yrittää sitä ottaa pois niin kannattaa varoa piirilevyä koska siinä on antennin liittimen vieressä pieniä piirilevyn kytkentöjä joita ei kannata rikkoa.Näyttäisi olevan myynnissä, mutta loppu varastosta
OpenDTU Fusion - Community Edition
International orders: You MUST select 19%. 0% VAT can only be selected for German delivery addresses! OpenDTU Fusion Board als Community Edition Diese Version ist nur für erfahrene Nutzer geeignet. OpenDTU oder AhoyDTU flashen/compilen ist notwendig. Beim Kauf dieses Produktes wird keinerlei...shop.allianceapps.io
Mukaana tuli kolme liimattavaa antennia jossa on Mini PCI U.FL -liitin jotka näkyy kuvissa. Itse modifioin asennusta ja käytin isoja ulkoisia antenneja joissa SMA naaras liitin.
OpenDTU:n kanssa käytettäessä oletus mittausaikaväli on 5 sec ja se riittää. Kerätyn datan voi siirtää MQTT:llä muualle, niin saa sen omiin pysyviin arkistoihin ja voi myöhemmässä vaiheessa tutkia tai käyttää
Ongelmatilanteissa suurin haaste on se että community laitteella mitatut virhekoodit. HMT-laitteesta ulos antamat virhekoodit ovat kahden numeron pituiset ja ne eivät täsmää hoymilesin kolmen numeron taulukkoon. Itse en ole vielä keksinyt numeroiden vastaavuutta ja vain valmistaja osaa sanoa että mikä sen vian todellinen syy.
Tästä esimerkkitapaus 3.8.2023 klo 14.03.23 oli fingridin verkossa jännite ja taajuuden häiriö. Laite osasi tästä kertoa virhekoodit 46, 47, 50 ja 36.
Oletettavasti nämä ovat Hoymiles hmt-sarjan virhekoodin taulukon mukaan seuraavat. Järjestys ei ole välttämättä oikea mutta tallennetun graafin mukaan tälläiset olisivat olleet.
141 Grid overvoltage
145 Grid underfrequency
146 Rapid grid frequency change rate
149 Island detected
Onko kellään tietoa että missä järjestyksessä ne fingridin verkossa tapahtui jolla on DTU:n mittalaite käytössä?
Jos tarvitset vain mittausta varten tietoa niin edellä mainittu OpenDTU Fusion piirilevy riittäisi siihen. Virheiden lukemisen kanssa se menee tulkitsemisen puolelle ja siihen tarvitsee sitä kerättyä dataa. Ilman sitä ei osaa päätellä että mitä todellisuudessa tapahtui.
Luulen ettei niitä ole vielä Raloksella ollutkaan. Saksalaisella tukkurillakin oli "saatavilla aikaisintaan 1.8.2023", eikä varastossa yhtään.
Jonkinlainen tulpattu MC4 liitin noihin tyhjiin paikkoihin olisi pakko laittaa. Muuten tuota ei oikein uskalla käyttää. Hyvä tietää, että tämäkin summaa tuoton ja jakaa sen jälkeen vaiheiden kesken. Pitää vielä katsella jos saisi tuon neljän panelin mallin niin se olisi kuitenkin parempi vaihtoehto.
