Ukkosvaurioissa ennuste on yleensä aika huono. Tahtoo särkyä paljon. Tossa oli jopa käyttöpanelin liittimestä sulanut yksi pinni poikki, eli virtaakin on menny.
Uusi projekti tuli, Yutaki M5 vilppi. Pistän tänne, kun tuskin selviää ilman modauksia sekään.
S-mallin ohjauspaneli palautettu ainakin mittailun mukaan henkiin. Otin siihen kärähtäneen väyläohjainpiirin emolevyltä, jossa paremmat suojaukset oli pelastanu sen ehkä. Näyttää toimivalta. Ihan ekalla kokeilulla ei kyllä kytkeydy tuon M-koneen väylään edes osin. Kaikkien osallisten h-link korttien infoledit kyllä vilahtelee täysin synkassa, eli jotain on oikeinkin. Laitteiden väyläosoite on seuraava tutkittava, S-mallissa sen voi asettaa, M-malli ei sitä ominaisuutta tunne. Dipeillä vois ehkä, mutta kun ei niistä sanota muuta kun et älä koske... Arvo siitä nyt sitten se tarvittava.
Mitään edistystä en oo saanu aikaan, mutta h-link väylän omituisuuksia perattu ja tajuttu.
Se ei olekaan sitä, miltä mittaillessa näyttää. Datanopeus on kuitenkin 9600, vaikka väylällä se näyttää olevan lähinnä 19200. Se vaan moduloidaan lähetyksessä 9,6kHz kanttiaallolla, jolloin väylällä bittipituus on kovin lyhyt. Vastaanotossa siitä filtteröidään ylimääräisiä pois. Ja tuotos on skoopilla aika härskin näköistä, vaan kyllä sitä saa luettua uartilla 9600 nopeudella.
Vielä ei ole hajua, mitä siinä väylällä on. Sitä ei tajua minä, eikä edes se käyttöpaneli, mutta jotain liikkuu. Sammuksissa toistuu vaan yksi rimpsu:
21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6:21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6:21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6
Huomenna jatkuu taas selvittely... Ehkä, jos huvittaa.
Se ei olekaan sitä, miltä mittaillessa näyttää. Datanopeus on kuitenkin 9600, vaikka väylällä se näyttää olevan lähinnä 19200. Se vaan moduloidaan lähetyksessä 9,6kHz kanttiaallolla, jolloin väylällä bittipituus on kovin lyhyt. Vastaanotossa siitä filtteröidään ylimääräisiä pois. Ja tuotos on skoopilla aika härskin näköistä, vaan kyllä sitä saa luettua uartilla 9600 nopeudella.
Vielä ei ole hajua, mitä siinä väylällä on. Sitä ei tajua minä, eikä edes se käyttöpaneli, mutta jotain liikkuu. Sammuksissa toistuu vaan yksi rimpsu:
21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6:21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6:21:00:29:01:00:01:01:F1:EC:14:2C:14:EC:14:2C:14:08:06:34:14:3C:14:2A:2F:0B:17:17:20:16:10:17:20:16:10:13:13:16:10:16:10:C6
Huomenna jatkuu taas selvittely... Ehkä, jos huvittaa.
Nyt muutin vähän lähestymistapaa, niin pääsin sisään h-link laiteväylään. Selvittämistä kyllä riittää, kun rimpsusta häviää välillä joku tavu välistä. Mutta omat muistiinpanot tännekin kopiona talteen...
Nyt h-link laiteväylää käyttöpanelilla kuunneltuna ja sen tx irti. Väylässä emolevy ja h-link lisäkortti. Lämpöpyynti 35 ja sammuksissa.
[18:00:56][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FE:F3:06:F3:01:30:01:00:00:FF:19:23:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:07:06:07:80:80:00:00:00:00:00:00:00:80:00:34:19:07:0D:07:00:00:06:00:75 Lämpöpyynti on 22. tavu!!
Lämpöpyynti 30 ja sammuksissa.
3F:01:09:03:FF:C0:01:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:34:19:07:0D:07:00:00:06:00:49
Kaksi lisäriviä samat asetukset.
3F:01:09:03:1F:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:07:00:00:06:00:4F
[18:09:37][D][uart_debug:114]: 3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:33:19:07:0D:07:00:00:06:00:4E Jotain häviää alusta, lämpöpyynti on 21. tavu!
Nyt käynnistettynä, odottaa kompuran suoja-aikaa. Lämpöpyynti se 30C.
[18:18:34][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:86:20:01:00:06:06:06:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:06:00:00:06:00:E8
[18:18:35][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:86:20:01:00:06:06:06:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:06:00:00:06:00:E8
Ja nyt käynnissä. Tuolta löytyy se odotusajan tila 86 ja käynnissä 80. Muut pitää vielä aukoa... Voi olla se aikaleima mukana, eli "sekunnit".
3F:01:09:03:1F:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:08:09:06:80:80:00:00:00:90:00:00:4A:80:00:20:3A:02:17:01:01:6E:0D:00:7E
[18:23:27][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4B:80:00:20:3A:02:17:01:01:6E:0D:00:7E
[18:23:28][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3A:02:17:01:01:72:0D:00:65
[18:23:29][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:17:01:01:72:0D:00:64
[18:23:30][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:1C:FC:FE:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:18:01:01:72:0E:00:68
[18:23:31][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FE:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:18:01:01:72:0E:00:68
[18:23:32][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3C:02:18:01:01:72:0E:00:6F
Lisää käynnistä. Tila on 33. tai 34. tavu. Eli 00 sammuksissa, 86 odotusajalla ja 86 käynnissä. Jep, ja 82 kun sammunut pyyntiin.
3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:04:01:AD:27:00:83
[18:28:04][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:27:00:82
[18:28:05][D][uart_debug:114]: 3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:26:00:83
Ja lisää kun käynyt.. Mikähän noista on toteutunut lämpö ja mikä muita lämpöjä... Kompuran taajuuskin voi olla noissa.
3F:01:09:80:00:03:1C:E0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:0C:12:07:80:80:00:00:40:90:00:00:00:80:00:3A:1C:13:39:08:00:00:0D:00:0B
[18:33:13][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:0C:12:07:80:80:00:00:40:90:00:00:00:80:00:3A:1C:13:39:08:00:00:0D:00:0B
Vielä vähän lisää, kun huilaa edelleen.
3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:1A:00:40
[18:43:33][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:1A:00:40
[18:43:34][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:19:00:43
[18:43:35][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:BC:FE:03:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:3F:08:00:00:19:00:3C
Nyt h-link laiteväylää käyttöpanelilla kuunneltuna ja sen tx irti. Väylässä emolevy ja h-link lisäkortti. Lämpöpyynti 35 ja sammuksissa.
[18:00:56][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FE:F3:06:F3:01:30:01:00:00:FF:19:23:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:07:06:07:80:80:00:00:00:00:00:00:00:80:00:34:19:07:0D:07:00:00:06:00:75 Lämpöpyynti on 22. tavu!!
Lämpöpyynti 30 ja sammuksissa.
3F:01:09:03:FF:C0:01:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:34:19:07:0D:07:00:00:06:00:49
Kaksi lisäriviä samat asetukset.
3F:01:09:03:1F:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:07:00:00:06:00:4F
[18:09:37][D][uart_debug:114]: 3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:06:06:07:80:80:00:00:00:00:00:00:00:80:00:33:19:07:0D:07:00:00:06:00:4E Jotain häviää alusta, lämpöpyynti on 21. tavu!
Nyt käynnistettynä, odottaa kompuran suoja-aikaa. Lämpöpyynti se 30C.
[18:18:34][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:86:20:01:00:06:06:06:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:06:00:00:06:00:E8
[18:18:35][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:86:20:01:00:06:06:06:80:80:00:00:00:00:00:00:00:80:00:33:19:06:0D:06:00:00:06:00:E8
Ja nyt käynnissä. Tuolta löytyy se odotusajan tila 86 ja käynnissä 80. Muut pitää vielä aukoa... Voi olla se aikaleima mukana, eli "sekunnit".
3F:01:09:03:1F:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:08:09:06:80:80:00:00:00:90:00:00:4A:80:00:20:3A:02:17:01:01:6E:0D:00:7E
[18:23:27][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4B:80:00:20:3A:02:17:01:01:6E:0D:00:7E
[18:23:28][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3A:02:17:01:01:72:0D:00:65
[18:23:29][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:18:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:17:01:01:72:0D:00:64
[18:23:30][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:03:1C:FC:FE:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:18:01:01:72:0E:00:68
[18:23:31][D][uart_debug:114]: 3F:01:09:03:1E:C0:C0:00:00:03:FE:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3B:02:18:01:01:72:0E:00:68
[18:23:32][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:09:09:06:80:80:00:00:00:90:00:00:4C:80:00:20:3C:02:18:01:01:72:0E:00:6F
Lisää käynnistä. Tila on 33. tai 34. tavu. Eli 00 sammuksissa, 86 odotusajalla ja 86 käynnissä. Jep, ja 82 kun sammunut pyyntiin.
3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:04:01:AD:27:00:83
[18:28:04][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:27:00:82
[18:28:05][D][uart_debug:114]: 3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:26:00:83
Ja lisää kun käynyt.. Mikähän noista on toteutunut lämpö ja mikä muita lämpöjä... Kompuran taajuuskin voi olla noissa.
3F:01:09:80:00:03:1C:E0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:0C:12:07:80:80:00:00:40:90:00:00:00:80:00:3A:1C:13:39:08:00:00:0D:00:0B
[18:33:13][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:0C:12:07:80:80:00:00:40:90:00:00:00:80:00:3A:1C:13:39:08:00:00:0D:00:0B
Vielä vähän lisää, kun huilaa edelleen.
3F:01:09:80:00:03:1C:C0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:1A:00:40
[18:43:33][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:1A:00:40
[18:43:34][D][uart_debug:114]: 3F:01:09:03:1E:E0:C0:00:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:40:08:00:00:19:00:43
[18:43:35][D][uart_debug:114]: 3F:01:09:03:1F:E0:C0:00:03:1C:BC:FE:03:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:82:20:01:00:12:1B:08:80:80:00:00:40:90:00:00:00:80:00:38:21:11:3F:08:00:00:19:00:3C

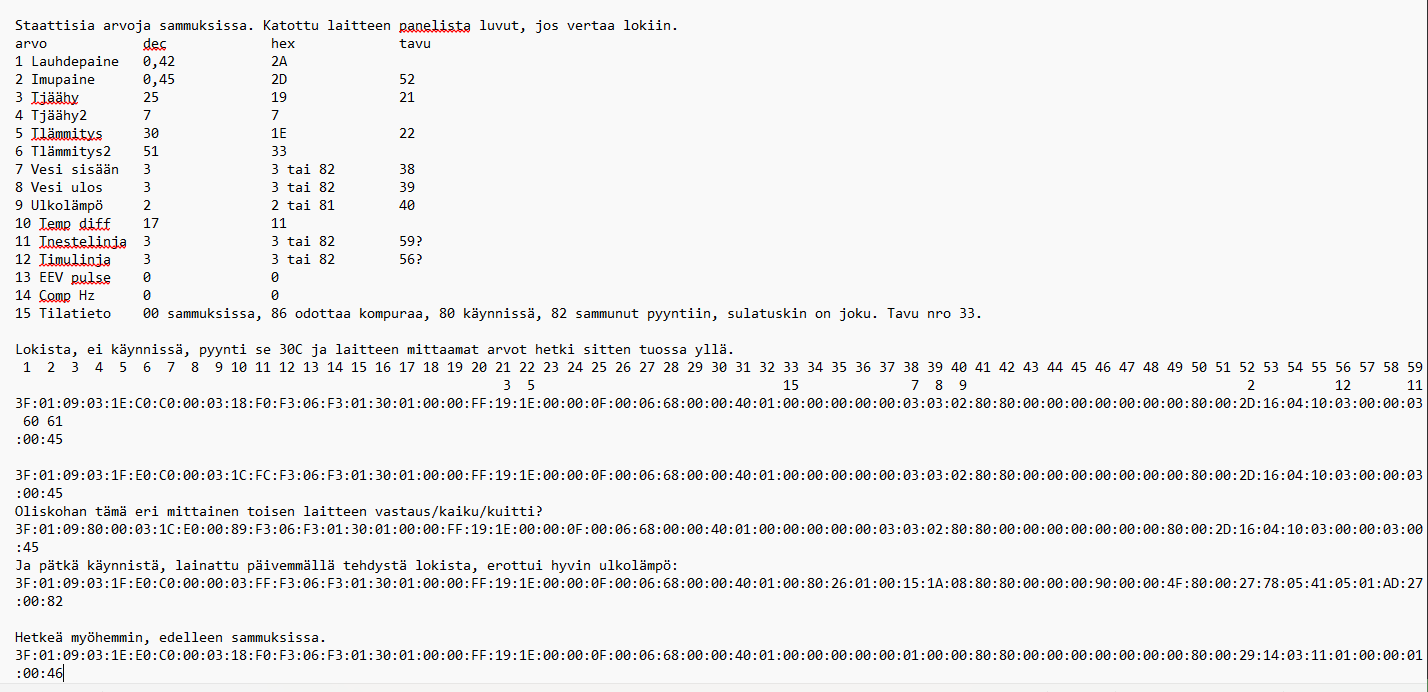

Lisää tietoa kaivettu ja muistiinpanoja. Mitenköhän kopioituu... Huonosti näköjään. Ja lähetettynä meneekin ihan fituiks.

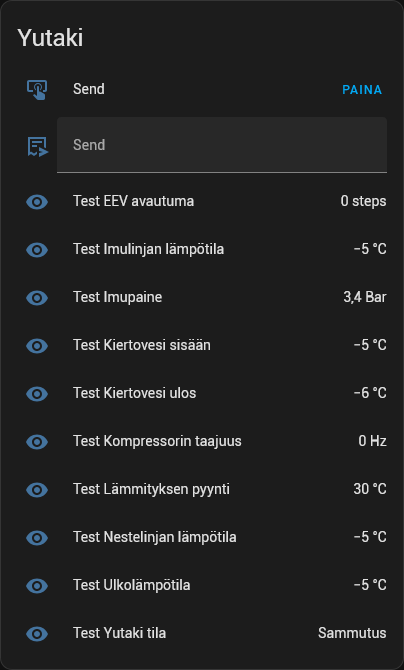

Staattisia arvoja sammuksissa. Katottu laitteen panelista luvut, jos vertaa lokiin.
arvo dec hex tavu
1 Lauhdepaine 0,42 2A
2 Imupaine 0,45 2D 52
3 Tjäähy 25 19 21
4 Tjäähy2 7 7
5 Tlämmitys 30 1E 22
6 Tlämmitys2 51 33
7 Vesi sisään 3 3 tai 82 38
8 Vesi ulos 3 3 tai 82 39
9 Ulkolämpö 2 2 tai 81 40
10 Temp diff 17 11
11 Tnestelinja 3 3 tai 82 59?
12 Timulinja 3 3 tai 82 56?
13 EEV pulse 0 0
14 Comp Hz 0 0
15 Tilatieto 00 sammuksissa, 86 odottaa kompuraa, 80 käynnissä, 82 sammunut pyyntiin, sulatuskin on joku. Tavu nro 33.
Lokista, ei käynnissä, pyynti se 30C ja laitteen mittaamat arvot hetki sitten tuossa yllä.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59
3 5 15 7 8 9 2 12 11
3F:01:09:03:1E:C0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00 :03:03:02:80:80:00:00:00:00:00:00 :00:80:00:2D:16:04:10:03:00:00:03
60 61
:00:45
3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:03:03:02:80:80:00:00:00:00:00:00:00:80:00:2D:16:04:10:03:00:00:03:00:45
Oliskohan tämä eri mittainen toisen laitteen vastaus/kaiku/kuitti? 3F:01:09:80:00:03:1C:E0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:03:03:02:80:80:00:00:00:00:00:00:00:80:00:2D:16:04:10:03:00:00:03:00:45
Ja pätkä käynnistä, lainattu päivemmällä tehdystä lokista, erottui hyvin ulkolämpö:
3F:01:09:03:1F:E0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:27:00:82
Staattisia arvoja sammuksissa. Katottu laitteen panelista luvut, jos vertaa lokiin.
arvo dec hex tavu
1 Lauhdepaine 0,42 2A
2 Imupaine 0,45 2D 52
3 Tjäähy 25 19 21
4 Tjäähy2 7 7
5 Tlämmitys 30 1E 22
6 Tlämmitys2 51 33
7 Vesi sisään 3 3 tai 82 38
8 Vesi ulos 3 3 tai 82 39
9 Ulkolämpö 2 2 tai 81 40
10 Temp diff 17 11
11 Tnestelinja 3 3 tai 82 59?
12 Timulinja 3 3 tai 82 56?
13 EEV pulse 0 0
14 Comp Hz 0 0
15 Tilatieto 00 sammuksissa, 86 odottaa kompuraa, 80 käynnissä, 82 sammunut pyyntiin, sulatuskin on joku. Tavu nro 33.
Lokista, ei käynnissä, pyynti se 30C ja laitteen mittaamat arvot hetki sitten tuossa yllä.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59
3 5 15 7 8 9 2 12 11
3F:01:09:03:1E:C0:C0:00:03:18:F0:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00 :03:03:02:80:80:00:00:00:00:00:00 :00:80:00:2D:16:04:10:03:00:00:03
60 61
:00:45
3F:01:09:03:1F:E0:C0:00:03:1C:FC:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:03:03:02:80:80:00:00:00:00:00:00:00:80:00:2D:16:04:10:03:00:00:03:00:45
Oliskohan tämä eri mittainen toisen laitteen vastaus/kaiku/kuitti? 3F:01:09:80:00:03:1C:E0:00:89:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:00:00:00:00:03:03:02:80:80:00:00:00:00:00:00:00:80:00:2D:16:04:10:03:00:00:03:00:45
Ja pätkä käynnistä, lainattu päivemmällä tehdystä lokista, erottui hyvin ulkolämpö:
3F:01:09:03:1F:E0:C0:00:00:03:FF:F3:06:F3:01:30:01:00:00:FF:19:1E:00:00:0F:00:06:68:00:00:40:01:00:80:26:01:00:15:1A:08:80:80:00:00:00:90:00:00:4F:80:00:27:78:05:41:05:01:AD:27:00:82
Viimeksi muokattu:
Niistähän minäkin tajuun paremmin, mutta ihme kyllä vielä näin ikämiehenäkin vielä vähän oppinu näitä koodijuttujakin. Tosin analogieletroniikkaa korjannu ikäni, et se vähän auttaa.
Mulla on vielä sellanen sairaus, jota en kyllä haluu kelleen. Nimittäin mitä enemmän joku juttu vastustaa, sitä varmemmin se on tarkoitettu selvittäväksi.
Viimeksi muokattu:
Tosta Hitachin H-link väylästä pitää pistää lisää talteen, enneku häviää päästä tai muistiinpanot katoaa johonkin.
Nyt kun oli aika selvää, ettei tuo Yutaki S-mallin käyttöpaneli toimi korjattunakaan tän M-mallin kanssa, niin kastroin siltä panelilta lähetyskyvyn ja käytin sitä vaan vastaanottoon tuon oman lisäkortin ja emolevyn liikenteen selvimiseen. Ja siitähän alko homma selviimään. Valvontatarkoituksiin väylältä löytyy aikalailla kaikki tarvittava tieto, ohjaamaan sillä ei pääse tähän tietoon, mutta siihen on tuossa M-mallissa muitakin vaihtoehtoja.
Se väylähän onkin sit aika veikee omansa. Se muistuttaa fyysisesti rs485 vaan ei ole sinnepäinkään. Se on sellanen ku HBS. Ja sit vielä kivasti väyläpiirille lähtevä tx data moduloidaan 9,6kHz kanttiaallolla, jolloin väylää kattomalla baudinopeus näyttääkin tuplalta. En tiedä onko sillä oikeesti tekninen merkityskin, vai vaan pelkkää kuisantekoa reverse engineeraajille.
Sitten väyläpiirin rx karvassa sitä filtteröidään ihan analogitekniikalla diodi-konkka-trankkusydeemillä. Tuottaa rumaa jälkeä, mutta kelpaa luettavaksi 9600baud nopeudella näköjään ihan selvänä datana...

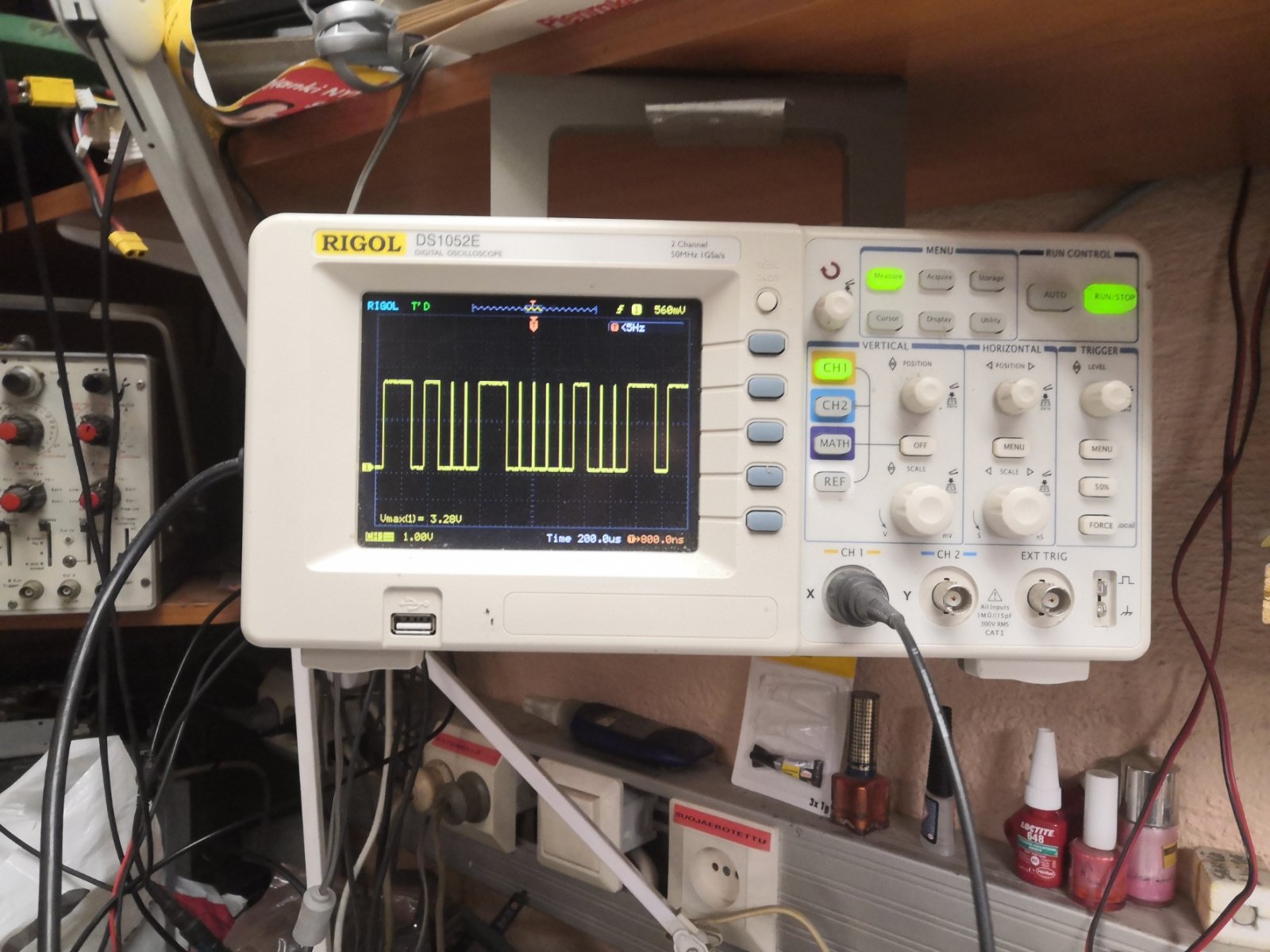

Nuo lyhät piikit ylöspäin on niitä "ei luettavia" osia...
Nyt kun oli aika selvää, ettei tuo Yutaki S-mallin käyttöpaneli toimi korjattunakaan tän M-mallin kanssa, niin kastroin siltä panelilta lähetyskyvyn ja käytin sitä vaan vastaanottoon tuon oman lisäkortin ja emolevyn liikenteen selvimiseen. Ja siitähän alko homma selviimään. Valvontatarkoituksiin väylältä löytyy aikalailla kaikki tarvittava tieto, ohjaamaan sillä ei pääse tähän tietoon, mutta siihen on tuossa M-mallissa muitakin vaihtoehtoja.
Se väylähän onkin sit aika veikee omansa. Se muistuttaa fyysisesti rs485 vaan ei ole sinnepäinkään. Se on sellanen ku HBS. Ja sit vielä kivasti väyläpiirille lähtevä tx data moduloidaan 9,6kHz kanttiaallolla, jolloin väylää kattomalla baudinopeus näyttääkin tuplalta. En tiedä onko sillä oikeesti tekninen merkityskin, vai vaan pelkkää kuisantekoa reverse engineeraajille.
Sitten väyläpiirin rx karvassa sitä filtteröidään ihan analogitekniikalla diodi-konkka-trankkusydeemillä. Tuottaa rumaa jälkeä, mutta kelpaa luettavaksi 9600baud nopeudella näköjään ihan selvänä datana...
Nuo lyhät piikit ylöspäin on niitä "ei luettavia" osia...
Koodit ja digi-elektroniika menee yli hilseen. Kolme suoravetoista pumppua tontilla ja niihin hiukka rautaa ja putkea ympärille niin varmaankin jotain saa tuottamaan.
Nyt vaan harrastukset haittaa muita harrastuksia. Jos tontilla on useampi kuin yksi rakennus niin korjaus- ja huoltohommaa piisaa loputtomiin, sama kaikkien koneiden kanssa. Iän karttuessa joka asian suunnitteluun kuluu entistä enemmän aikaa; paneelien asennustakin suunniteltu jo viiteen eri paikkaan ja tuloksena vasta se että hankin 5-lisäpaneelia.
Mutta hienoa se että itse kukin osaa asiat omalla sektorillaan.
Nii... Tän H-link laiteväylän selvityksessähän oli ihan merkittävä osuus ton @harrastaja ukkosvauriovehkeen korjauksessa. Ilman sitä korjaustarvetta olis tuokin jäänyt selvimättä.
Ei olis koskaan tullu etittyä noin tarkkaan sitä väyläpiirin liikennettä, jos ei olis tarvinnu varmistaa sen oikeaa toimintaa. Missä sitten pikkuhiljaa alko aukeamaan sen omituisuudet. Sen jälkeen olikin helppo poistaa se apuna ollut väärä käyttöpaneli ja siirtää kuuntelu sille Yutakin omalle h-link lisäkortille. Johtosotku väheni oleellisesti.
Ja pari uutta havaintoakin, sen lisäkortin "asiakaslaite" väylä onkin sitten ihan rs485, vaikka Hitachi on senkin nimennyt H-link... Siinä ei ole koskaan näkyvää liikennettä, eli se pitäs varmaan herättää sopivalla datalla sisään. Mistään vaan mitään löydä siitä tietoa. Lisäkortti on kai ATW-HAD-01, vaan hylkii hakuja.
Ei olis koskaan tullu etittyä noin tarkkaan sitä väyläpiirin liikennettä, jos ei olis tarvinnu varmistaa sen oikeaa toimintaa. Missä sitten pikkuhiljaa alko aukeamaan sen omituisuudet. Sen jälkeen olikin helppo poistaa se apuna ollut väärä käyttöpaneli ja siirtää kuuntelu sille Yutakin omalle h-link lisäkortille. Johtosotku väheni oleellisesti.
Ja pari uutta havaintoakin, sen lisäkortin "asiakaslaite" väylä onkin sitten ihan rs485, vaikka Hitachi on senkin nimennyt H-link... Siinä ei ole koskaan näkyvää liikennettä, eli se pitäs varmaan herättää sopivalla datalla sisään. Mistään vaan mitään löydä siitä tietoa. Lisäkortti on kai ATW-HAD-01, vaan hylkii hakuja.
Viimesinä hommina ennen testikasauksen purkua tutkin sitä tapaa asettaa lämpöpyynti 4-20mA virtaviestillä. Mitä se vielä tämän mallin "advanced system controllerkin" käyttää, kun ei vissiin vielä 2010-luvulla osattu kirjoitella dataväylälle... Lisäksi se osaa yhdellä relekärjellä pistää pumpun päälle ja pois. Ei väylästä. Väylästä voi vaan lukee noita arvoja.
Vaan onpahan teos tuokin. Aivan idioottimainen. Virtaviesti välittyy ihan jännitteenä sit kuitekin prossun a/d karvaan kuitenkin, kun se puretaan 220R vastuksesta. Mutta se lukeminen... Ei tehdä "lennosta" käynnissä, eikä sammuksissa, vaan luetaan vaan yhden ainoan kerran kun pumppu käynnistetään. Jos virtaviestiä muuttaa, niin se luetaan vasta kun on kerran oltu "off" ja laitetaan uudestaan "on". Pitää oikeen miettiä, mitä softan tekijä on mahtanut ajatella tuossa kohdin...

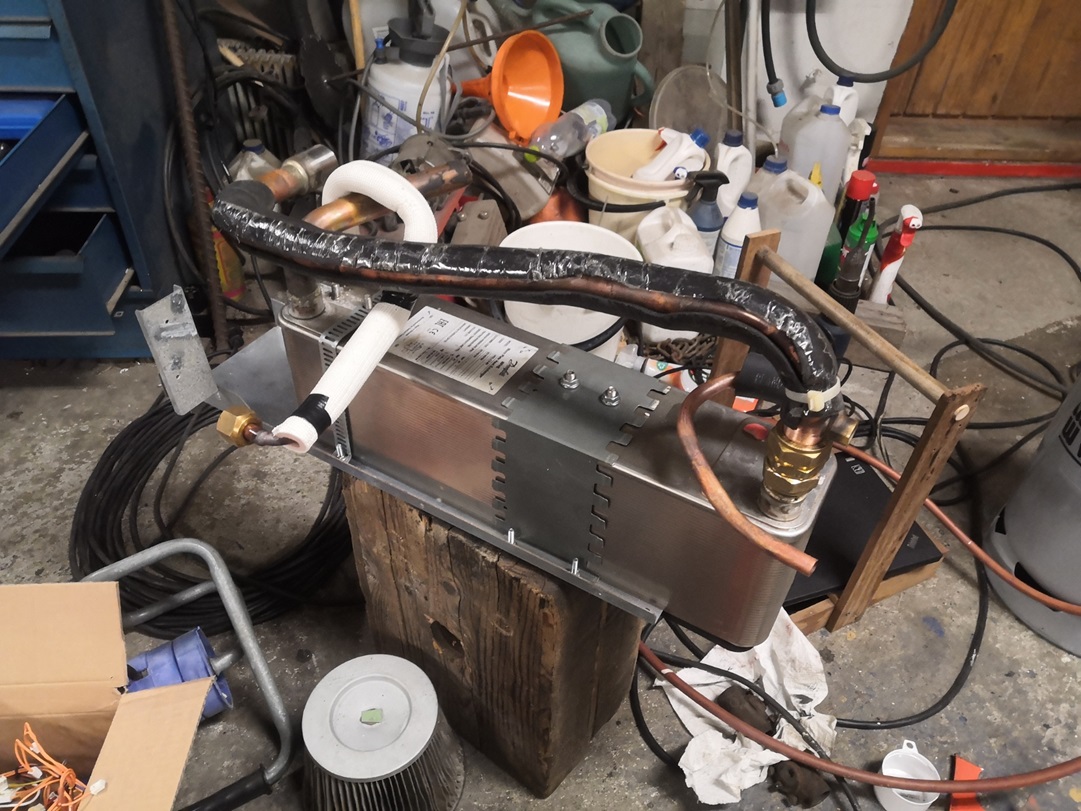

No, nyt lähti testikaasut ja kohta lähtee testilauharikin. Sit alkaa sen ison lauharin sovittelu paikalleen.
Vaan onpahan teos tuokin. Aivan idioottimainen. Virtaviesti välittyy ihan jännitteenä sit kuitekin prossun a/d karvaan kuitenkin, kun se puretaan 220R vastuksesta. Mutta se lukeminen... Ei tehdä "lennosta" käynnissä, eikä sammuksissa, vaan luetaan vaan yhden ainoan kerran kun pumppu käynnistetään. Jos virtaviestiä muuttaa, niin se luetaan vasta kun on kerran oltu "off" ja laitetaan uudestaan "on". Pitää oikeen miettiä, mitä softan tekijä on mahtanut ajatella tuossa kohdin...
No, nyt lähti testikaasut ja kohta lähtee testilauharikin. Sit alkaa sen ison lauharin sovittelu paikalleen.
Isoa lauharia sovitellu, ahdasta tulee putkilla ja eristeillä, on toi lauhari sen verran paksumpi. Toista vesiputkea en edes yritä sovittaa alkuperäiseen reikään kuoressa, saa siihen uuden aukon tehtyä.
Aika monimutkainen tuosta tulee, ihan kirjaimellisesti. Putket mutkailee aika reilusti. Alkas oleen paikalleen juottamista vaille.
Aika monimutkainen tuosta tulee, ihan kirjaimellisesti. Putket mutkailee aika reilusti. Alkas oleen paikalleen juottamista vaille.
Olipahan sen verran illemmalla satamattakin, että sain juoteltua lauharin paikalleen. Ja tein siihen urtsulevystä eristeen päälle, alkuperäisen lauharin eristys olikin lähinnä vitsi. Aika hyvin se lopuilleen sinne mahtu, mutta yhtään ei olis saanu olla isompi. Kuoreen pitää tehdä uudet reiät putkille, sen verran nekin siirtyi.
Virolaisesta maatalouskaupasta löyty 28mm lämmityslaiteletkua niin näpeeseen hintaan, että teen sen glykolivälipiirin sillä. Nää nyt ei kestä kuitenkaan niin kauan, että se letku pykis ennen pumppua. Kestäähän ne autoissakin kymmeniä vuosia.
Nyt kun varmistui se, että tuon voi "system controller" asetuksilla ohjata päälle ja pois yhdellä kytkin/relekärjellä, niin alan taipua ohjaaman sen käyntiä varaajan ylälämmön mukaan erillisellä termostaatilla. Hoitakoon invertteri kelin mukaan säätöä. Sekun menee vähän muutenkin ton varaajakytkennän kautta hukkaan. Kun on ajateltu enemmän sellaseksi "on demand" suorakiertosysteemiin. Voi olla myös ihan hyvä sen tuon älyttömän tavan takia mennä vikatilaan jos lämpö on yli 60 astetta. Jospa se ei piittais sammuksissa siitä... Toki toiveajattelua, mutta kyllä varaajaa väliin lämmitetään myös puilla. Jätän kyllä kiertoveden anturit sinne glykoli-välipiirin vaihtimen lähtöihin, jospa ne ei lämpeis ilman kiertopumppua ihan varaajaan tasolle.
Virolaisesta maatalouskaupasta löyty 28mm lämmityslaiteletkua niin näpeeseen hintaan, että teen sen glykolivälipiirin sillä. Nää nyt ei kestä kuitenkaan niin kauan, että se letku pykis ennen pumppua. Kestäähän ne autoissakin kymmeniä vuosia.
Nyt kun varmistui se, että tuon voi "system controller" asetuksilla ohjata päälle ja pois yhdellä kytkin/relekärjellä, niin alan taipua ohjaaman sen käyntiä varaajan ylälämmön mukaan erillisellä termostaatilla. Hoitakoon invertteri kelin mukaan säätöä. Sekun menee vähän muutenkin ton varaajakytkennän kautta hukkaan. Kun on ajateltu enemmän sellaseksi "on demand" suorakiertosysteemiin. Voi olla myös ihan hyvä sen tuon älyttömän tavan takia mennä vikatilaan jos lämpö on yli 60 astetta. Jospa se ei piittais sammuksissa siitä... Toki toiveajattelua, mutta kyllä varaajaa väliin lämmitetään myös puilla. Jätän kyllä kiertoveden anturit sinne glykoli-välipiirin vaihtimen lähtöihin, jospa ne ei lämpeis ilman kiertopumppua ihan varaajaan tasolle.
Viimeksi muokattu:

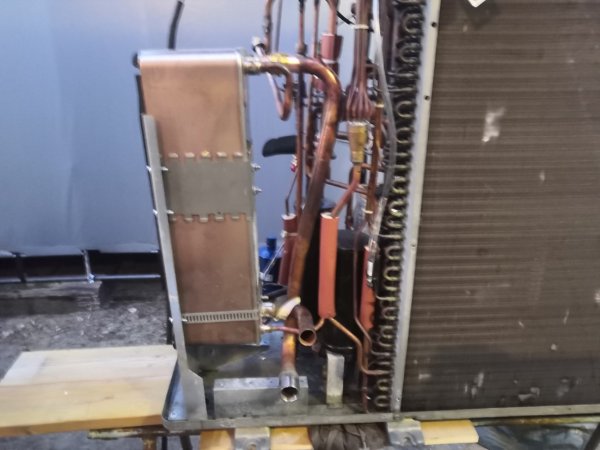

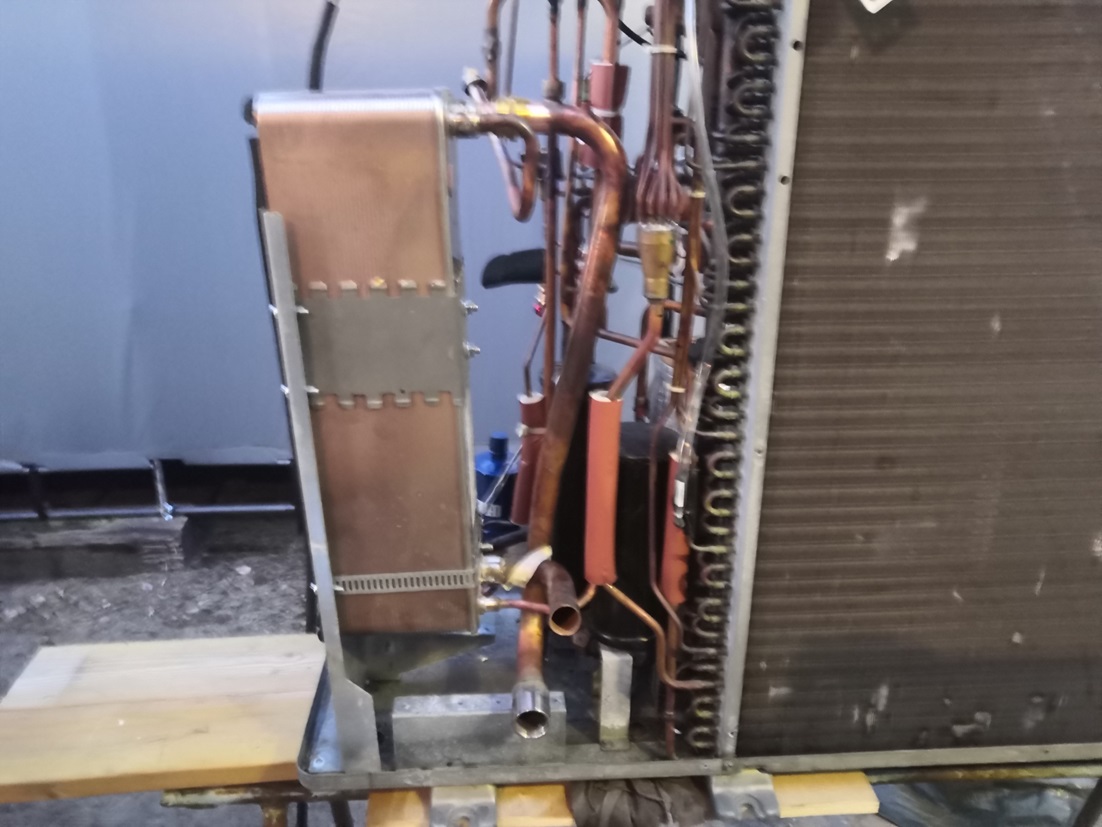

Tänään pistin jo vähän kasaanpäin. Uudet reiät putkille ja kuoren takapuoli kasaan. Tyhjiöintiä lisää useempi tunti. Väli-sellainen, kun kuivain pitää vielä vaihtaa.
H-link analyysissä paketin tavu 55 vois ollakin kuumakaasun lämpö. Sillä on niin erilainen anturi, että se ei välttämättä näytäkään ihan oikein kovin kylmällä, eli sitä ei ehkä arvaa vertailla muihin antureihin jossain muutaman asteen kohdilla.
Siinä tyhjiöpumpun suristellessa kaivoin Belairin katoksesta ulos, jos pesasis ja yrittäs hakee uuden 4 vuoden leiman. Likaseksi menee ihan muutamassa vuodessa suojassakin.
H-link analyysissä paketin tavu 55 vois ollakin kuumakaasun lämpö. Sillä on niin erilainen anturi, että se ei välttämättä näytäkään ihan oikein kovin kylmällä, eli sitä ei ehkä arvaa vertailla muihin antureihin jossain muutaman asteen kohdilla.
Siinä tyhjiöpumpun suristellessa kaivoin Belairin katoksesta ulos, jos pesasis ja yrittäs hakee uuden 4 vuoden leiman. Likaseksi menee ihan muutamassa vuodessa suojassakin.
Viimeksi muokattu:
Jatkoin tyhjiöintiä, kun viitteitä siitä kosteudesta vieläkin. Ja tyhjiöpumpun öljyn väristä päätellen ihan aiheellista, kyllä sitä tuntuu vieläkin jostain löytyvän. Nyt parempi lähtökohta, kun sammutin pääsähköt lennosta, niin venat jäi auki. No, eipä tuo homma isosti työllistä, antaa pumpun surista ja kattelee mittareita.
Kyllä minusta toi kehityksen havainnointi taukoilemalla on ihan hyvä. Nyt näyttäs vajuminen loppuneen, eli pysyy tyhjiössä. Vaihdan vielä taas uuden kuivaimen ja toistan nämä kuviot ennen oikeeta latausta. Jospa se acid scavenger tulis vielä ameriikasta, niin vois senkin lisäillä. OH6GGL muuten...
Tein vähän petiä tulevaan sijoituspaikkaan. Pitänee vielä pannuhuoneen harkkoseinää lävistellä putkien ja johtojen kohdilta ennen kun vie koneen siihen eteen haitaksi.

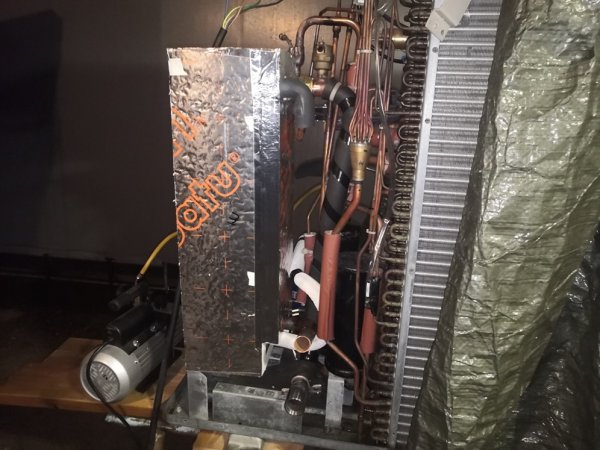

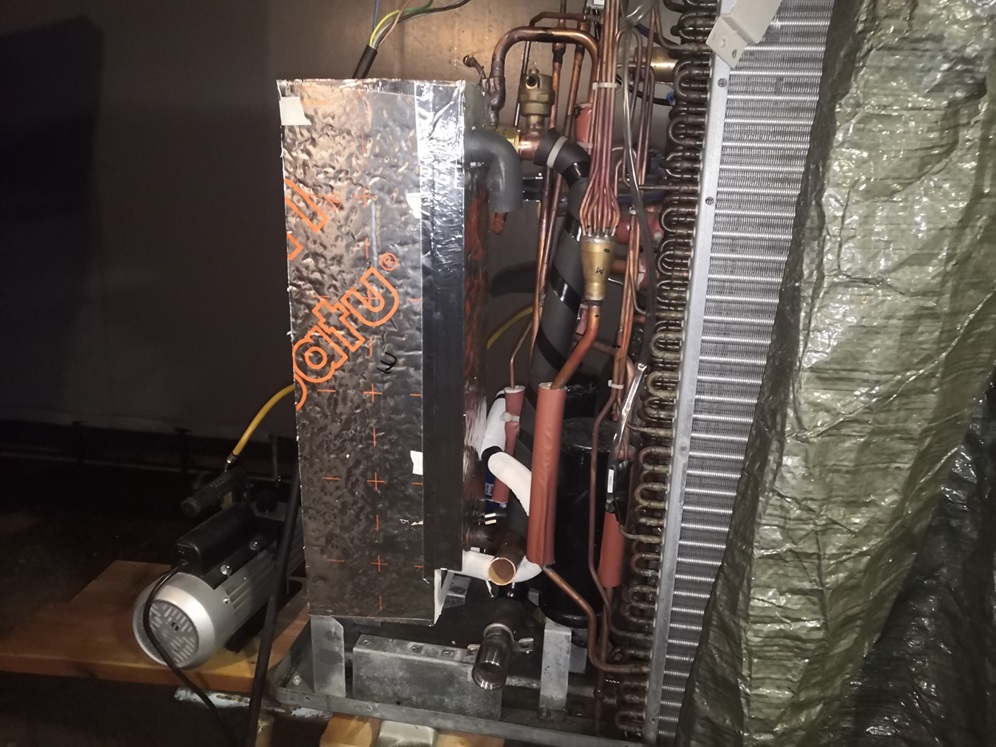

Vaihdoin testikuivaimen pois ja pistin uuden. Nythän tyhjiökin tuli jo edellisiin verrattuna liki hetkessä. 13g oli testikuivaimen paino noussut koeajossa.
Vaihdoin testikuivaimen pois ja pistin uuden. Nythän tyhjiökin tuli jo edellisiin verrattuna liki hetkessä. 13g oli testikuivaimen paino noussut koeajossa.
Skata
Vakionaama
Rh-
Tyhjäkäynnillä
No, nyt kun paljastit että tontilla on Vammas, kerroppas siitä.
Juuri tuijottelin profiilikuvan Nuffield 342 ja Ahma 450 komboa, pitäisi purkaa kaivulaitteen apurunko irti, vaihtaa molempien vetoakseleiden tiivisteet, jotta laatikon öljyt pysyisi sisällä ja alkaa kuokkia loppuun tuo 24m vertikaalin paikka, kaapelivedot ja haruksen paikat sille sekä yksi maakaapeli veto vanhan navetan taakse valaistusta ja sähköä varte. Samallahan voisi vetää tästä talolta tuota 7/8" kurkkutorvea tontin reunaan "varalle".
Juuri tuijottelin profiilikuvan Nuffield 342 ja Ahma 450 komboa, pitäisi purkaa kaivulaitteen apurunko irti, vaihtaa molempien vetoakseleiden tiivisteet, jotta laatikon öljyt pysyisi sisällä ja alkaa kuokkia loppuun tuo 24m vertikaalin paikka, kaapelivedot ja haruksen paikat sille sekä yksi maakaapeli veto vanhan navetan taakse valaistusta ja sähköä varte. Samallahan voisi vetää tästä talolta tuota 7/8" kurkkutorvea tontin reunaan "varalle".
Vammas Magnum on ollu yleiskoneena. Muutama viikko sitten murjoin ylhäällä olevaa tassua kaivupuomilla, niin meni tassun lukkovena jotenkin rikki ja tassu vaan laski yhden kerran. Sitten ei liikkunu mihinkään. Meni vaan vanha letku vielä halki kun kikkailin sen kanssa. Se pitäs saada pelaamaan, niin vois kuskata ton Yutakin paikalleen.
Hyvä valinta toi oli, kun 12v sitten kattelin apuvälinettä mökkiraksalle. Meni kyllä reilusti yli budjetin, mutta on varsin monitaitoinen kone ja vahvakin vielä. Eikä sitä budjettia tarvinnu ku 25% venyttää, niin parani näköjään heti reilusti. Näin jälkikäteen ei harmita yhtään. Toihan piti myydäkin, kun saa hommat tehtyä... Vaan kyllä sille on vähän väliä jotain tarvetta. Tääl himassa oli pihakoivujen kaatokin ihan kakunpala ahtaassa tilassa, kun vähän sahas alkua ja Vammaksella tuuppas just sinne mihin sopii. Ja olipa kätevä lappaa aurinkopanelit katolle Vammashissillä, etukauha nous just sopivasti räystään reunalle asti.
Ebaysta ostettu acid scavenger-tuubikin tuli, aika nopeaan nykyään. Nythän tuossa alkaa oleen tarpeet kasassa, kun virosta ostetut letkutkin on vissiin huomenna tuotu pihaan.
Tarttis vaan saada Vammas liikkeelle. Ei riittäny lukkovenan korjaus, taitaa olla tassun sylinterissä mäntä irronnu varresta. Helvatan iso ja painava sylinteri, kivaa.
Tarttis vaan saada Vammas liikkeelle. Ei riittäny lukkovenan korjaus, taitaa olla tassun sylinterissä mäntä irronnu varresta. Helvatan iso ja painava sylinteri, kivaa.
Kyllä siellä on revenny mäntä irti varresta, menee sylinterin purkuun. Nyt yrittäny muutaman päivän varren tappia irti tassusta, tänään ekat positiiviset havainnot liikkumisesta. Alkaa vaan työvälineet antautuun tarvittavissa voimissa. On se jo sentin verran tullu ulospäin...
Onneks on sen verran iso sylinteri, et turpa on jo pulteilla kiinni. Voi kyllä jättää salitreenit väliin kun sen jumppailee auki ja kuntoon.Kateeks käy Vammas mutta sylinteri ei. Saattaa olla piukassa tapit ja turpamutteri.
Rh-
Tyhjäkäynnillä
Onneksi tuo Vammas jo taitaa olla nykyaikaisemmilla tiivisteillä.
Yksi sylinteri tuli talvella kunnostettua, oli vielä vanhoilla pakkatiivisteillä, Kuopion Laakerista ja Roppolasta löytyi sopivat tiivisteet jotka sai paikalleen, kun sorvissa pyöritteli alkuperäisen männän uuteen uskoon ja teki uudet päätylevyt.
Turpamutteri tuosta aukesi suht helposti, sylinteri kotipaikalla Ferkun ja lingon väliin työntövarren tilalle, isot putkipihdit kiinni ja pari metriä putkea jatkoksi. Aikansa sai silti tämmöinen laihaläski siinä pomppia.
Yksi sylinteri tuli talvella kunnostettua, oli vielä vanhoilla pakkatiivisteillä, Kuopion Laakerista ja Roppolasta löytyi sopivat tiivisteet jotka sai paikalleen, kun sorvissa pyöritteli alkuperäisen männän uuteen uskoon ja teki uudet päätylevyt.
Turpamutteri tuosta aukesi suht helposti, sylinteri kotipaikalla Ferkun ja lingon väliin työntövarren tilalle, isot putkipihdit kiinni ja pari metriä putkea jatkoksi. Aikansa sai silti tämmöinen laihaläski siinä pomppia.
Vammas työllistää edelleen, jumipaikat vaan vaihtuu. Ei ollu mäntä irti, jotain muuta feelua tiivisteissä tai jossain. Vaan ei tule mäntä uloskaan...
Yutakin liitosputkia mietin, et viittiskö tehä harkkoseinään niin isot reiät, että sais eristeen seinän kohdallekin... Jotenkin ei huvittas, kun niistä tulee sit isot. Tuskin siitä isoa hukkaa tulee ilman eristettäkään, on kuiten thermoharkkoa.
Yutakin liitosputkia mietin, et viittiskö tehä harkkoseinään niin isot reiät, että sais eristeen seinän kohdallekin... Jotenkin ei huvittas, kun niistä tulee sit isot. Tuskin siitä isoa hukkaa tulee ilman eristettäkään, on kuiten thermoharkkoa.
Vammas on sen verran osakorjattu, että pääsee käyttään kohta. Vaativat kaivuhommat ei onnistu, mutta Yutakin saa varmaan siirrettyä kohteeseen.
Tein pannuhuoneen seinään reikiä. Kyllä jo 38mm terä tuntu aika isolta lidlin akkuvasaralle... Mutta meni kun vaan harkkoa seinä. Olis nyt läpiviennit letkuille, käyttösähköille ja ohjailukarvoille. Olkoon seinän kohta ilman eristettä.
Tein pannuhuoneen seinään reikiä. Kyllä jo 38mm terä tuntu aika isolta lidlin akkuvasaralle... Mutta meni kun vaan harkkoa seinä. Olis nyt läpiviennit letkuille, käyttösähköille ja ohjailukarvoille. Olkoon seinän kohta ilman eristettä.
