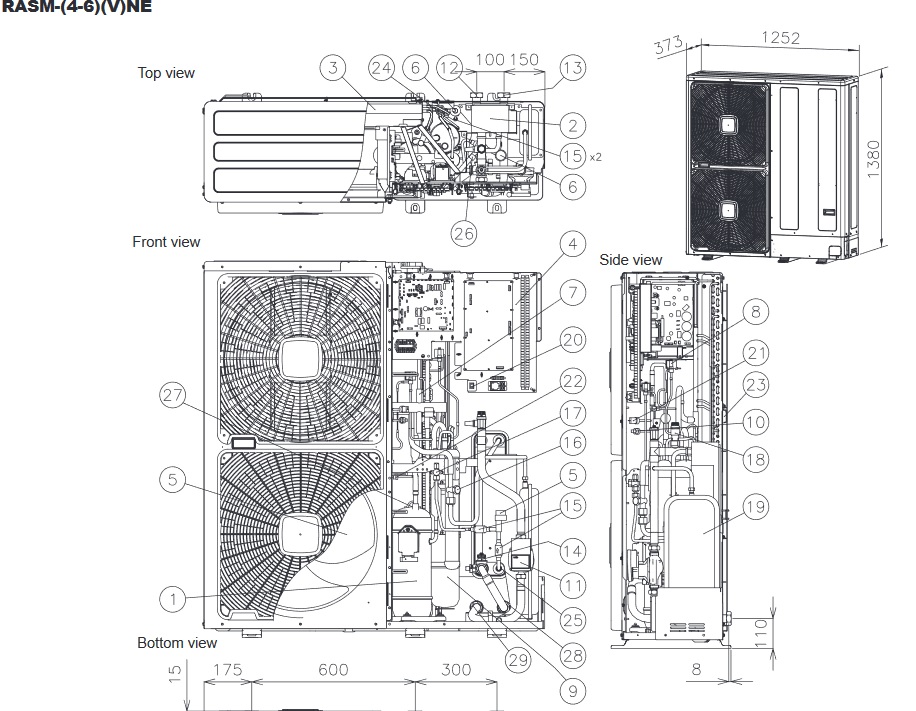

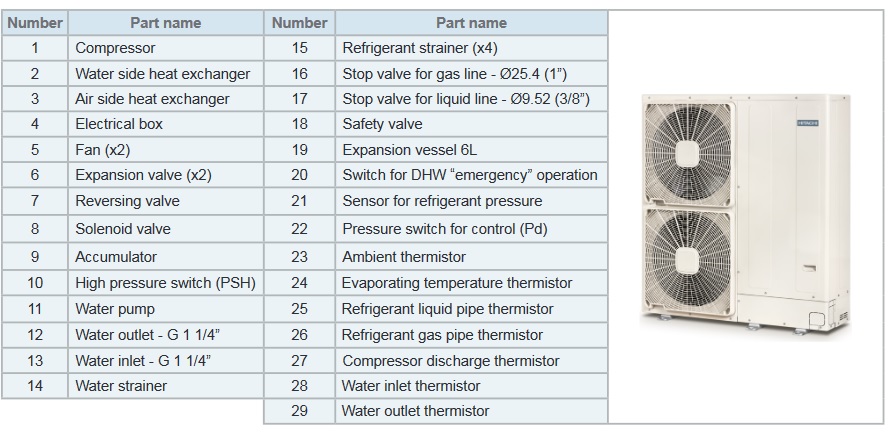

VILP (Hitachi Yutaki M 11kW) +Öljykattila

Pretor

Jäsen
Varaajan yläosaan voisi laittaa vastuksen avustavaksi/varalämmitykseksi - periaatteessa tuolla voisi sitten myös tehdä lämpimän käyttöveden ilman ulkoista varaajaa. Idea käyttöveden ja varalämmityksen tekemiseen samalla vastuksella tuli itseasiassa Pököltä tuolla omassa viestiketjussani - tämän tulen itse toteuttamaan.
Joo siis mullahan tulee myös 6kW vastus tuonne hybridivaraajaan yläosaan yläkierukan alapuolelle, sellainenkin kun löytyy jo valmiina. Laitan sen siis jo valmiiksi varalle, vaikka öljykattilaa olisikin tarkoitus käyttää ensisijaisena varalämmönlähteenä.


Pretor

Jäsen
Hybridi on saatu kellariin asti, putkitarvikkeita tilattu ja suunnitelmat on jokseenkin selvät. Pieniä ponnisteluja vielä, ennen kuin saa homman maaliin asti. Kykennät tulee seuraavan "kaavion" mukaan, sillä käytän hyväkseni osan varaajassa jo valmiiksi kiinni olevista liitännöistä sulkuineen.
Laitan siis öljykattilalle oman kiertovesipumpun ja lämpöanturi 2 tulee ohjaamaan pumpun ja polttimen käyntiä (ja VILP taas ohjaa pakkasen mukaan tuota lämpöanturia), eli tietty pakkasraja jolloin laipion yläosan lämpötila määrittelee milloin pumppu+poltin käy. Tuolla tavalla pitäisi saada sen koko ~300l yläosan lämmitettyä ~samaan lämpöön, kunnes anturi katkaisee polttimen+pumpun käynnin.


Liitteet

Hempuli

Aktiivinen jäsen

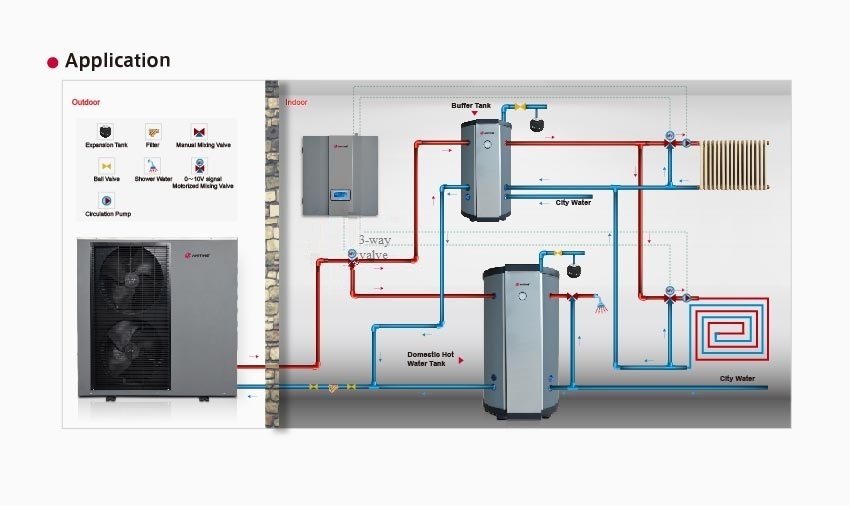

Millaisella näkökulmalla on vilpin paluu on ajateltu välilevyn alapuolelle eikä 20 cm ylemmäs levyn yläpuolelle? Itse aattelin liitännät muuten lähes samoin, paitsi öljykattilaa ei ole. Paitsi putkimies on sitä mieltä, että tehdään lämpöpumpun tehtaan ohjeiden mukaan, jotta ei tule skismaa asennuksesta, jos tulee jotain häikkää.


pökö

Rele-aikakauden änkyrä
Millaisella näkökulmalla on vilpin paluu on ajateltu välilevyn alapuolelle eikä 20 cm ylemmäs levyn yläpuolelle? Itse aattelin liitännät muuten lähes samoin, paitsi öljykattilaa ei ole. Paitsi putkimies on sitä mieltä, että tehdään lämpöpumpun tehtaan ohjeiden mukaan, jotta ei tule skismaa asennuksesta, jos tulee jotain häikkää.

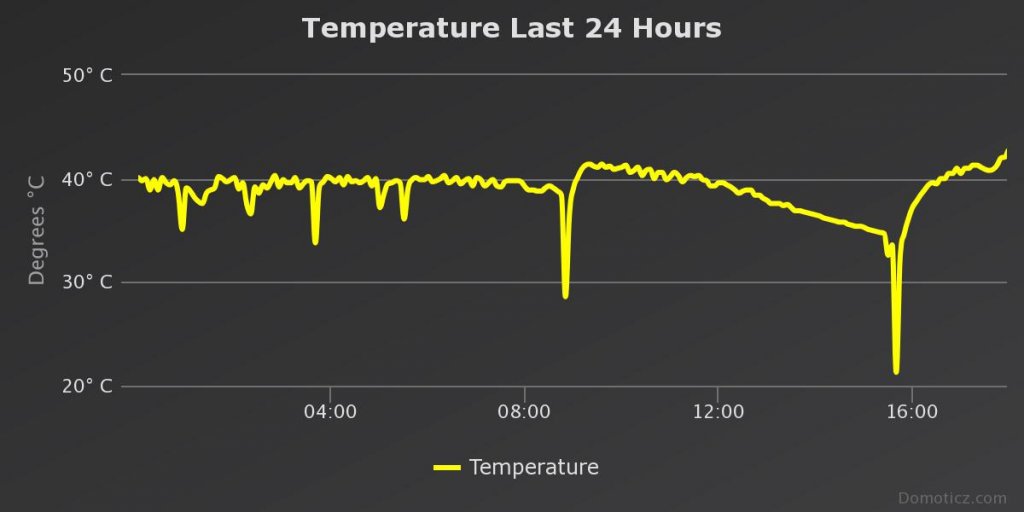

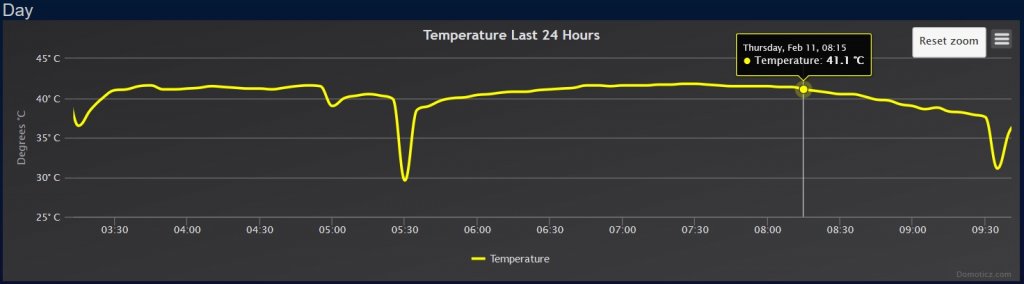

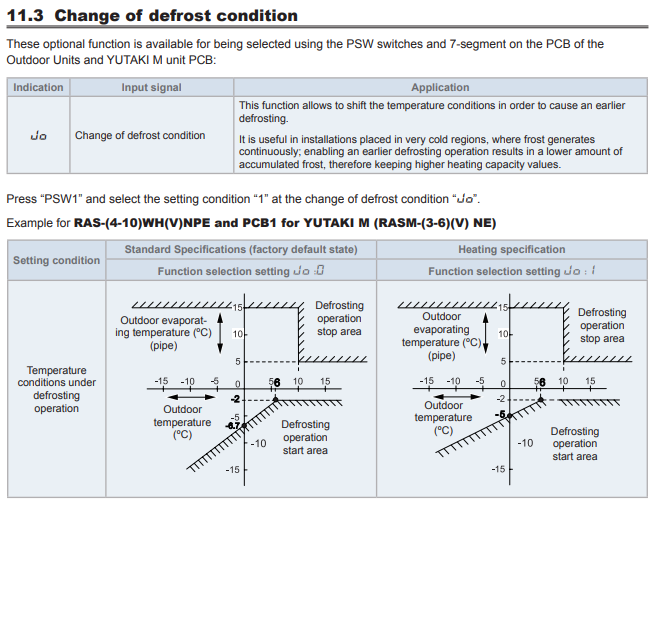

Turha se paluu on sinne levyn yläpuolelle laittaa sekoittamaan varaajan yläosa kylmällä vedellä joka sulatuksessa, se tapahtuu kerran tunnissa.
Lämpö nousee kyllä levyn yläpuolelle vaikka paluu on alapuolella


rema

Aktiivinen jäsen
Paluun levyn yläpuolelle voi laittaa, jos kolmitieventtiilillä johtaa sulatuksen aikana veden varaajan alaosaan, näin minä olen tehnyt.
STC 1000 microcomputer termosttaati ohjaa kolmitieventtiiliä.Viimeinen STC 1000 maksoi kotiin toimitettuna 14 € noin 5 vuotta sitten..
Meillä on kaikkiaan 4 kpl STC 1000 microcomputer termostaatia kaikki ovat toimineet häiriöttä. Esben kolmitieventtiilit
Yksi STC 1000 ohjaa puolijohderelettä jolla säädetään LKV:n loppulämpö.


Pretor

Jäsen
Eilinen painettu aamusta lähes yöhön putkien parissa ja nyt on laitos tulilla. Kellarin kierto vielä tosin kytkemättä.
VILP antoi käynnistyksen jälkeen vikakoodin, joten manuaali käteen ja tutkimaan. Sen verran nähtävästi lähti paskaa liikkeelle, että joutui vielä VILPin sihdinkin putsaamaan (mulla on sihti myös pannuhuoneen puolella), kun ei virtaama riittänyt pumpulla.


Millaisella näkökulmalla on vilpin paluu on ajateltu välilevyn alapuolelle eikä 20 cm ylemmäs levyn yläpuolelle? Itse aattelin liitännät muuten lähes samoin, paitsi öljykattilaa ei ole. Paitsi putkimies on sitä mieltä, että tehdään lämpöpumpun tehtaan ohjeiden mukaan, jotta ei tule skismaa asennuksesta, jos tulee jotain häikkää.
Kuten pökö tuossa jo mainitsikin, niin samoista syistä.
Toinen on mahdollinen vastuksen käyttö. Ihan turha sitä vettä siinä vastuksen ympärillä on mielestäni sekoittaa ja vastus pääsee lämmittämään ainoastaan ylimpää osaa ilman, että se koko yläosan 300l pyörii siinä ympärillä pumpun sekoittamana.


pökö

Rele-aikakauden änkyrä
Jos ja kun viljellään vaihtoventtiileitä ja termostaatteja varaajan kylkeen se alkaa näyttää Sputnikilta ja mahdollisia vikakohteita tulee hillitön määrä, rahaakin niihin menee.

Kun lämpöpumppu kytketään lämmittämään varaajan puolivälin alapuolta niin kaikki toimii ilman yhtään ylimääräistä venttiiliä.

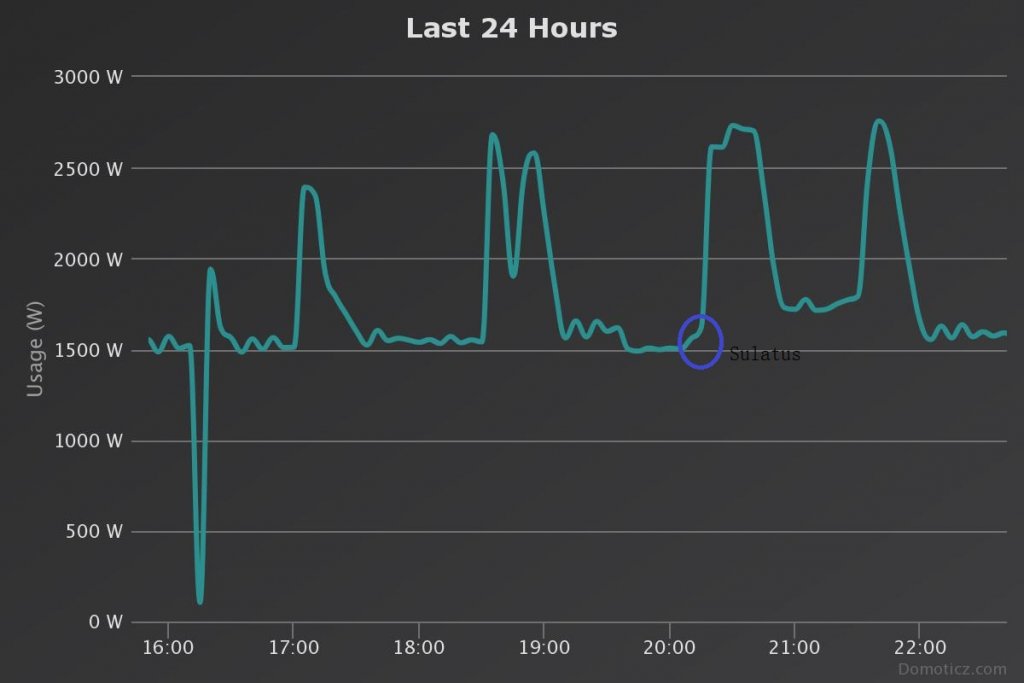

Kuvassa mlp lutkuttaa 35 pyynnillä varaajan alaosan vettä. Jos pyyntiä nostaa yläosa lämpenee parin tunnin viiveellä, jos laskee niin viive voi olla vuorokausi.
Punainen viiva kuvaa veden elämää varaajan yläosassa.


Liitteet

pökö

Rele-aikakauden änkyrä
Toinen on mahdollinen vastuksen käyttö. Ihan turha sitä vettä siinä vastuksen ympärillä on mielestäni sekoittaa ja vastus pääsee lämmittämään ainoastaan ylimpää osaa ilman, että se koko yläosan 300l pyörii siinä ympärillä pumpun sekoittamana.
Just noin.


Pretor

Jäsen
Minullakin antoi, eikun uusi startti ja lähti käyntiin. Joku virtaamamittauksen koodi, en muista mikä. Uusi startti ja pyörinyt kolme vuotta putkeen.
070 ja pumppuvika/virtaama liian heikko.
Virtaus oli öljykattilakytkennässä noin 1.5m3/h.
Kun laitoin laitoksen tulille, niin virtaus oli 0.5-0.6m3/h ja sammutti pumpun vikakoodin kera.
Oli muhjut valahtanut VILPin menoputkeen (koska sen putki kävi kaikkein alimpana). VILPin oma sihti on pannuhuoneen sihtiä tiheämpi ja se oli ihan mustassa muhjussa. Juoksevan veden alla hammastikulla rapsuttaen lähti puhtaaksi.
Nyt kiertää vesi tasaisesti 1.8m3/h. Erona kattilakytkentään ainoastaan se, että nyt on 1" putkea (DN25) alusta loppuun, kun kattilassakytkennässä paisuntayhteen liitos oli 1/2" (DN15), joka kuristi kiertoa.


Pretor

Jäsen

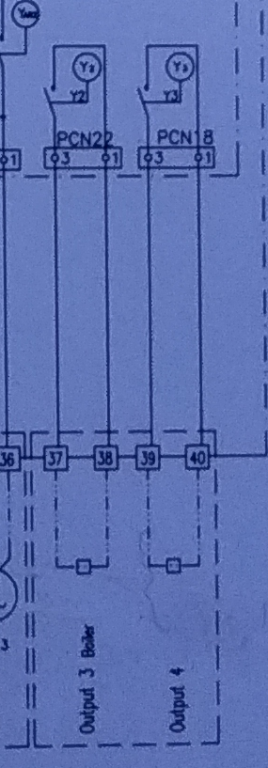

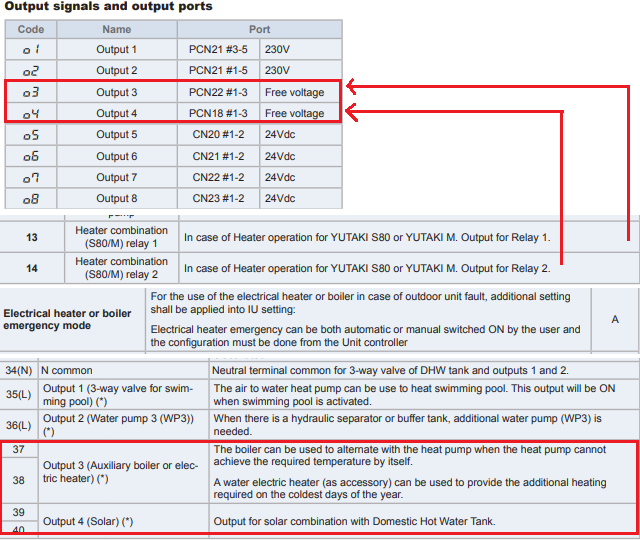

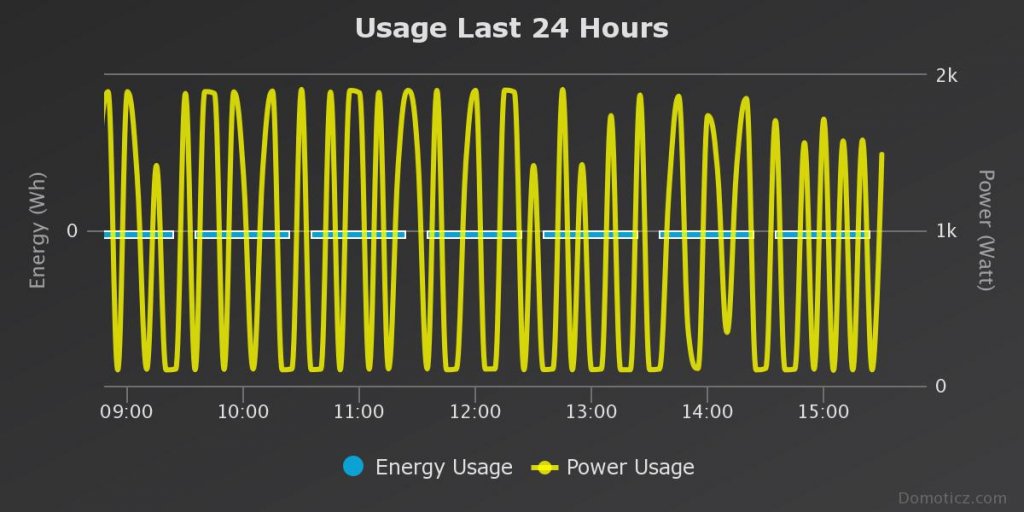

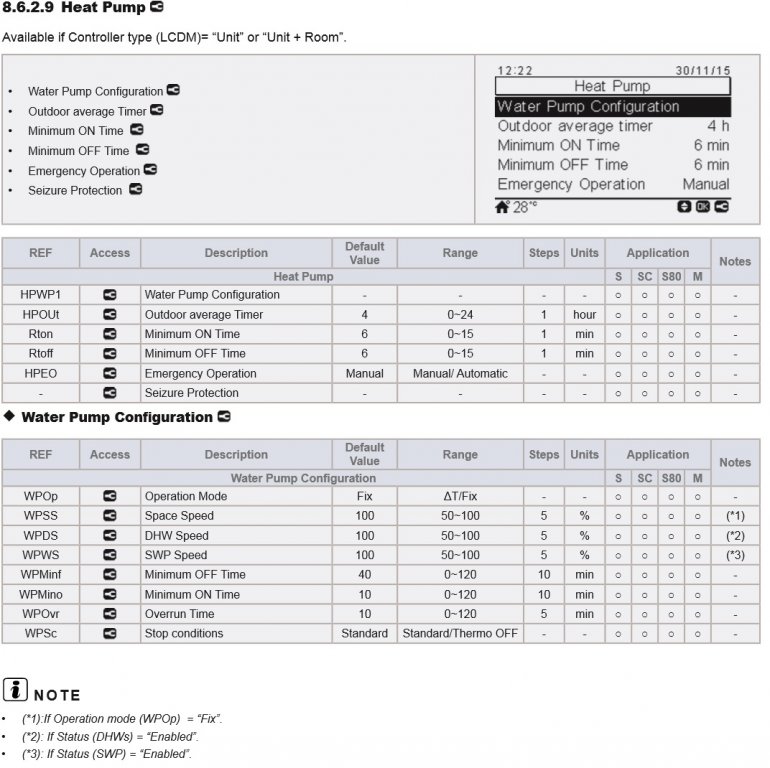

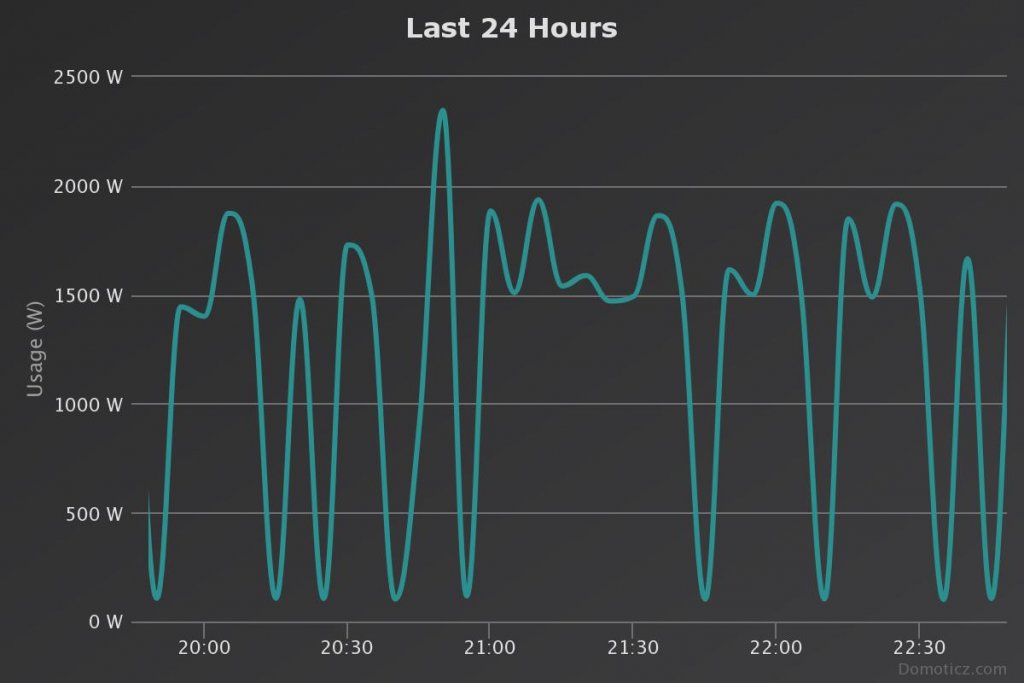

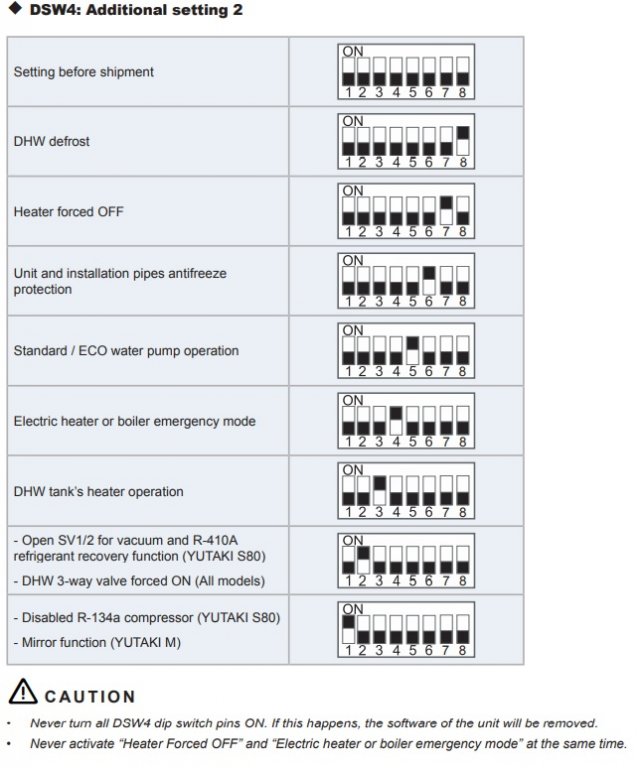

Toistaiseksi kytkin VILPin ohjaamaan polttimen käynnistystä (Vilp+boiler) ja vesipumppua, mutta vesipumppu pyörii jatkuvasti, joten pitäisi kytkeä vesipumppukin tuohon samaan polttimen ohjauslähtöön.
Ehkä tuo alunperinkin kaavailema VILPistä riippumaton omalla releellä ohjattu poltin+vesipumppu olisi parempi. Tarvitsee vain toisenkin releen tuo kytkentä, jolloin toinen ohjaa pakkasen mukaan poltin+pumppu käynnistystä ja toinen ohjaa hybridin veden lämpötilan mukaan sammutusta.
Tällä kytkennällä voisi taas VILPin laittaa ohjaamaan vastusta varuiksi.


Pretor

Jäsen
Kuukausi menty Yutaki+GTV500 kombolla.

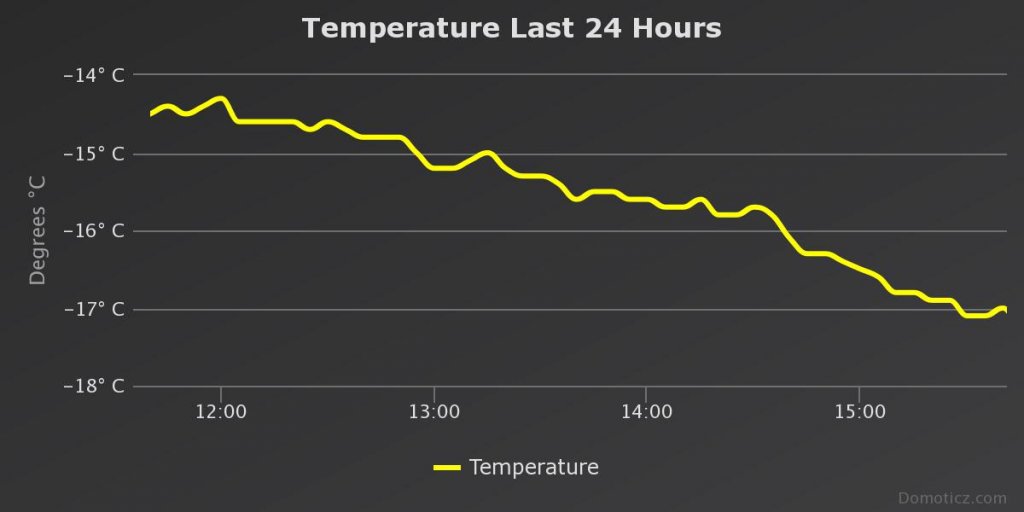

Pientä virittelyä vielä tehty, eli VILP ohjaa nyt hybridissä olevaa 6kW lämpöparonia. Tuo on siis varalla ja säädetty kytkeytymään -20'c, jos lämmöt ei varaajassa riitä. Öljypolttimelle ja kattila-hybridi väliselle kiertovesipumpulle on oma lämpötilaohjattu rele, joka kytkee öljypolttimen päälle -19'c. Tuota voi hienosäätää/testata paremmin vasta noilla kovilla pakkasilla.
Jonkin verran karkaa lämpöjä kattilaan, sillä kattilalta tuleva "lämmin" putki laskee loivasti hybridiin, joten kattilan ollessa kylmänä hybridistä lähtee luonnollisella kierrolla nousemaan lämmin vesi kattilaan päin. Sulkua toki voi pitää kiinni tuossa putkessa, mutta se pitäisi muistaa avata pakkasten kiristyessä. Eli joku kunnon alamutka pitäisi tehdä, niin saisi tuotakin eliminoitua.
Yksi C22 patterikin saatu haalittua ja odottaa asentamista keittiöön H10 tilalle. Olohuoneessa on puhissut yksi puhallinkonvektori patterin kaverina, joten laitoin termostaatin kiinni patteriin ja se pysyykin aika lailla kylmänä. Vielä kun saisi konvektorille vedettyä seinälle termostaatin. Ongelma tulee siinä, koska Oumanin sisätermostaatti on myös olohuoneessa, joten jos olohuoneessa nousee lämmöt, niin muussa talossa taas tippuu oumanin tiputtaessa menolämpöä.

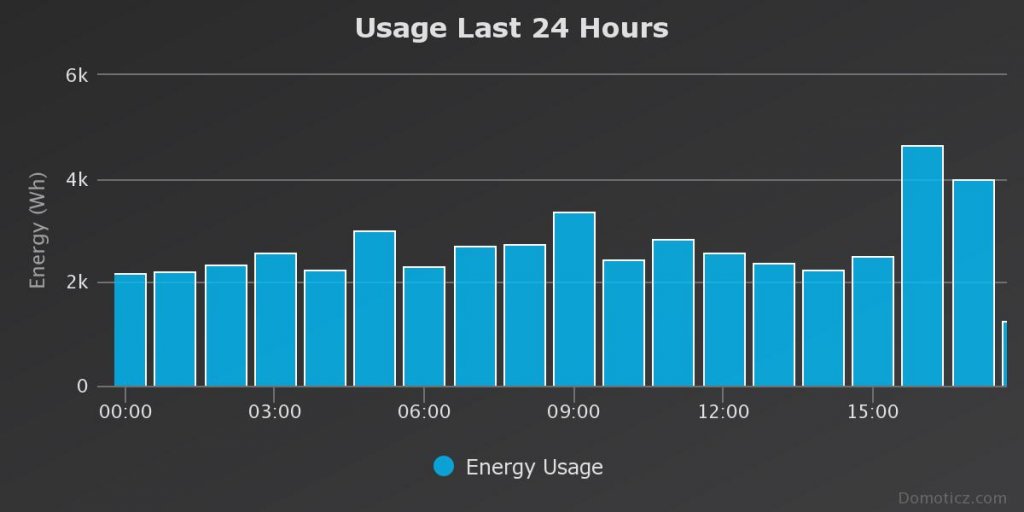

Lokakuussa VILP otti 532,8kW ja tuotti 2219kW, joten lokakuun COP 4.16 pollucomilla mitatuna.
Käyttöveden tulistukseen meni 109,5kW.
Yutaki näytti tuotoksi 2136kW, joten sen mukaan COP 4. Epäilen vahvasti, että Yutakin lukemat alkaa heittää pakkasten kiristyessä enemmänkin pollucomiin verrattuna.
Harmittaa kun en saa jostain syystä Yutakia näyttämään käyttämäänsä sähköä, vaikka mittarista on impulssilähtö Yutakille. Nyt pitää muistaa katsoa kuukauden välein mittarista lukemat, kun muuten ne jäisi Yutakin muistiin kuukausittain.


Pretor

Jäsen
Taas kuukausi menty.

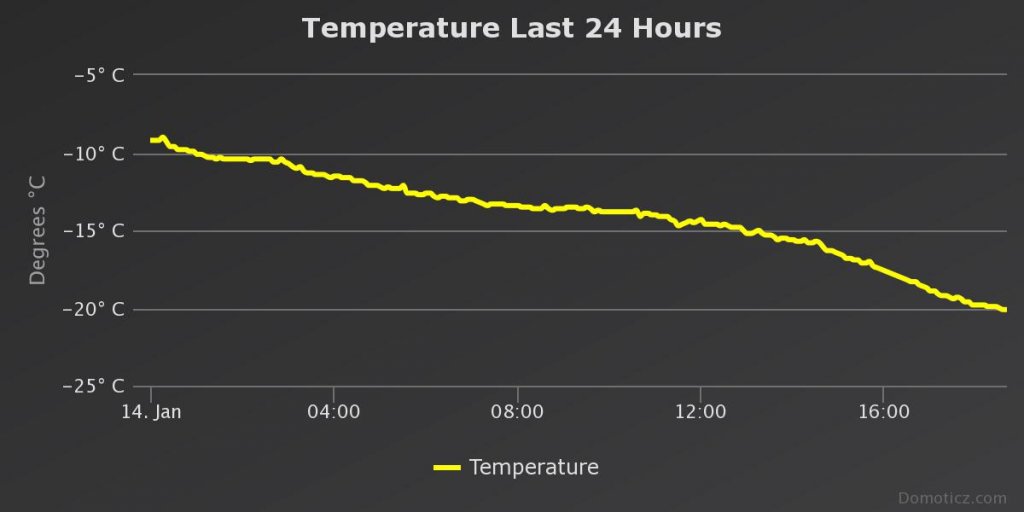

Marraskuun keskilämpötila 1.8'c

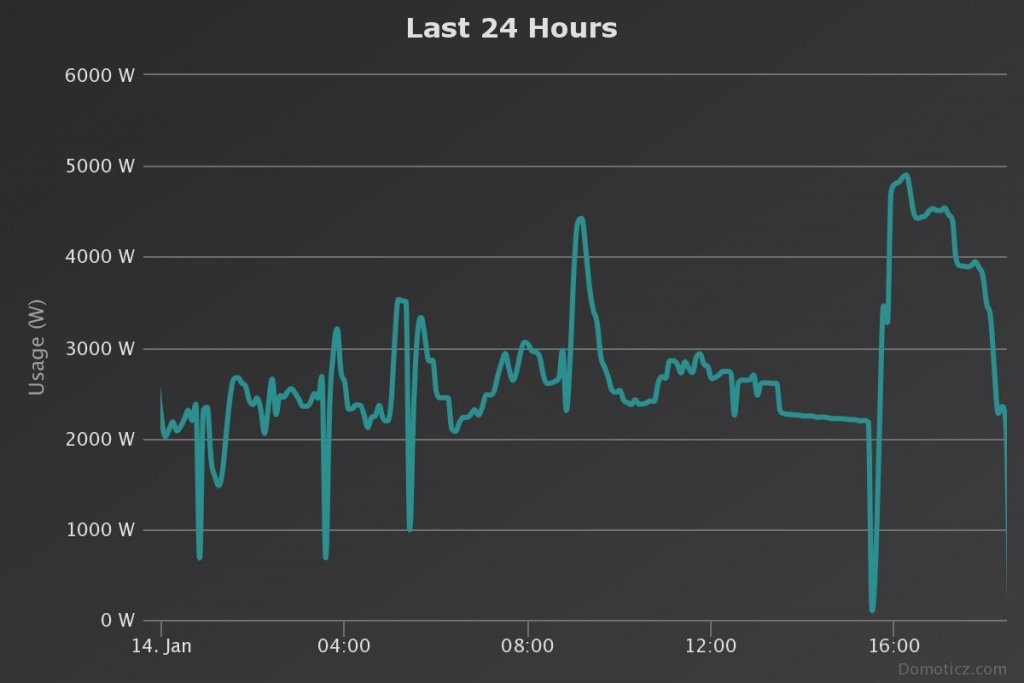

VILP otti 752,7kW ja tuotti:
2829kW (pollucom) -> COP 3.76.
2727kW (yutaki) -> COP 3.62
Käyttöveden tulistukseen meni 99kW
